Aktivera den extra laddningsutgången
Den extra laddningsutgången kan aktiveras för
automatisk underhållsladdning av startbatteriet,
t.ex. vid effektförbrukning under längre viloperio-
der.
I
➤Skjut DIP-switchen (bild 2 9, sida 3) i läget
som visas i tabellen nedan för att aktivera eller
avaktivera den extra laddningsutgången för
startbatteriet.
Begränsa strömförbrukningen
I
➤Ställ DIP-switcharna (bild 2 9, sida 3) i läget
som visas i tabellen nedan för att minska start-
kretsens eller generatorns strömförbrukning.
Ställa in driftläge
Beroende på inställt driftläge aktiveras laddnings-
förstärkaren via D+ signalen eller spänningen vid
startbatteriet.
➤Skjut DIP-switcharna (bild 2 9, sida 3) till posi-
tionen i tabellen nedan för att ställa in driftläget.
I
• Laddningsförstärkaren startar laddningen av fri-
tidsbatteriet när värdet för ”Ökning av laddef-
fekt” uppnås på startbatteriet.
Laddningsförstärkaren ökar kontinuerligt laddef-
fekten från 3 % av laddeffekten tills erforderlig
(maximum) laddeffekt uppnås.
• Om spänningen faller under värdet ”avstäng-
ningströskel” i 30 sekunder, stängs laddnings-
förstärkaren av automatiskt.
• Om spänningen faller under värdet ”Reducering
av laddeffekt” (t.ex. på grund av höga laster),
reducerar laddningsförstärkaren laddeffekten
för att avlasta startkretsen. Laddeffekten är alltid
minst 3 % av möjlig laddeffekt.
ANVISNING
Avaktivera den extra laddningsutgången
om det redan finns en extra laddningsut-
gång i systemet (t.ex. som en del av ett
centralt elsystem).

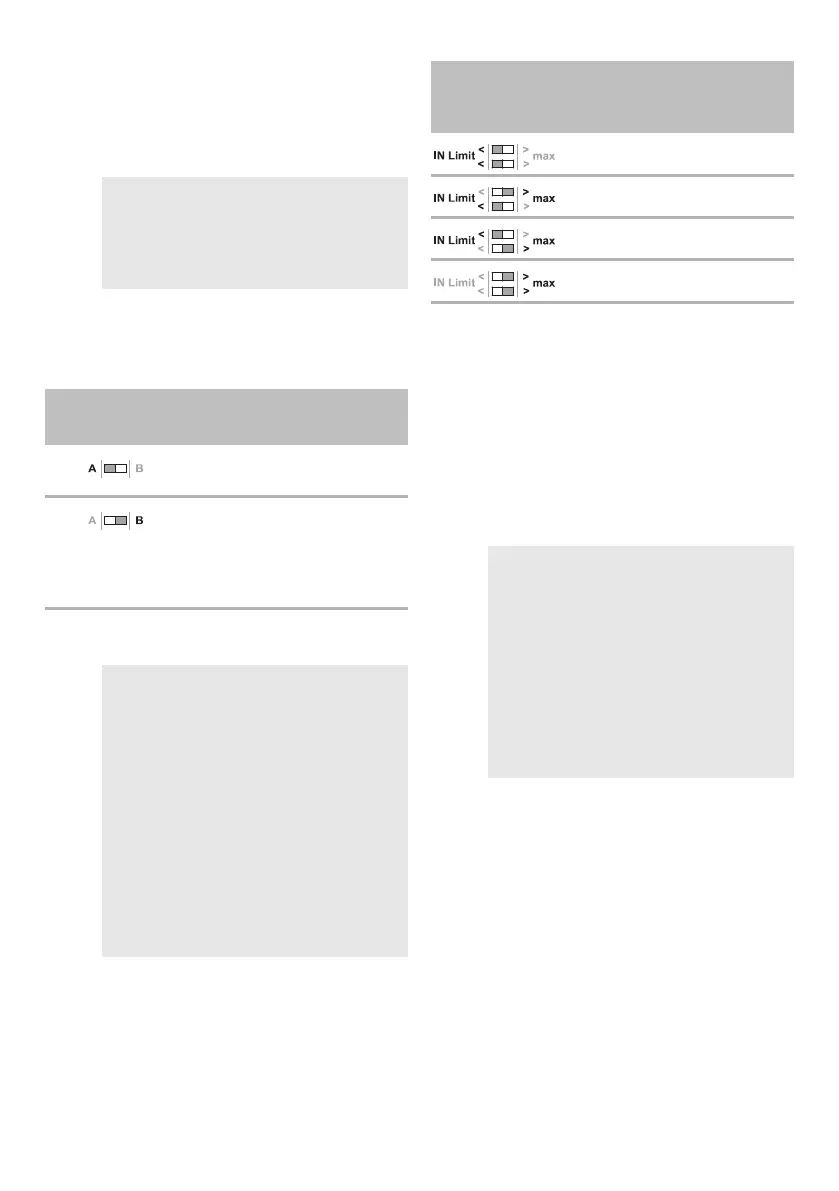

DIP-switchläge
(grå)
Beskrivning
Den extra laddningsutgången är
avaktiverad.
Den extra laddningsutgången är
aktiverad. Startbatteriet under-
hållsladdas automatiskt med
0–3A/ 5A om fritidsbatteriet är
fulladdat.
ANVISNING
Beroende på laddningsfasen (se kapitel
”Batteriladdningsfunktion” på sidan 140)
kan strömförbrukningen för laddnings-
förstärkaren från startkretsen eller gene-
ratorn vara högre än laddströmmen för
fritidsbatteriet under körning. Minska
strömförbrukningen:
• För att avlasta en generator med låg
effekt
• För att kompensera för underdimen-
sionerade ledningar på fordonssidan
mellan startbatteri och centralt elsys-
tem.
DIP-switchläge
(grå)
Maximal strömförbrukning
MT LB 50 MT LB 60 MT LB 90
68 A 82 A 125 A
49 A* 67 A 100 A
42 A* 55 A 82 A
33 A* 43 A 64 A
*Gäller om man använder befintliga kablar och säk-
ringar och det beror även på prestandan på det cen-
trala elsystem som används.
ANVISNING
• Om laddningsförstärkaren aktiveras via
D+ signalen kan startbatteriet laddas
ur när tändningen är påslagen utan att
motorn går. Använd en D+ aktivsimu-
lator om det inte finns någon D+ sig-
nal.
• För att aktivera en ändring av inställ-
ningarna, koppla tillfälligt bort appara-
ten från spänningsförsörjningen,
startbatteriet och fritidsbatteriet.
