6. Installieren Sie eine Befestigungshalterung auf jeder Seite der Ablaufwanne in gleichmäßigen Abständen.

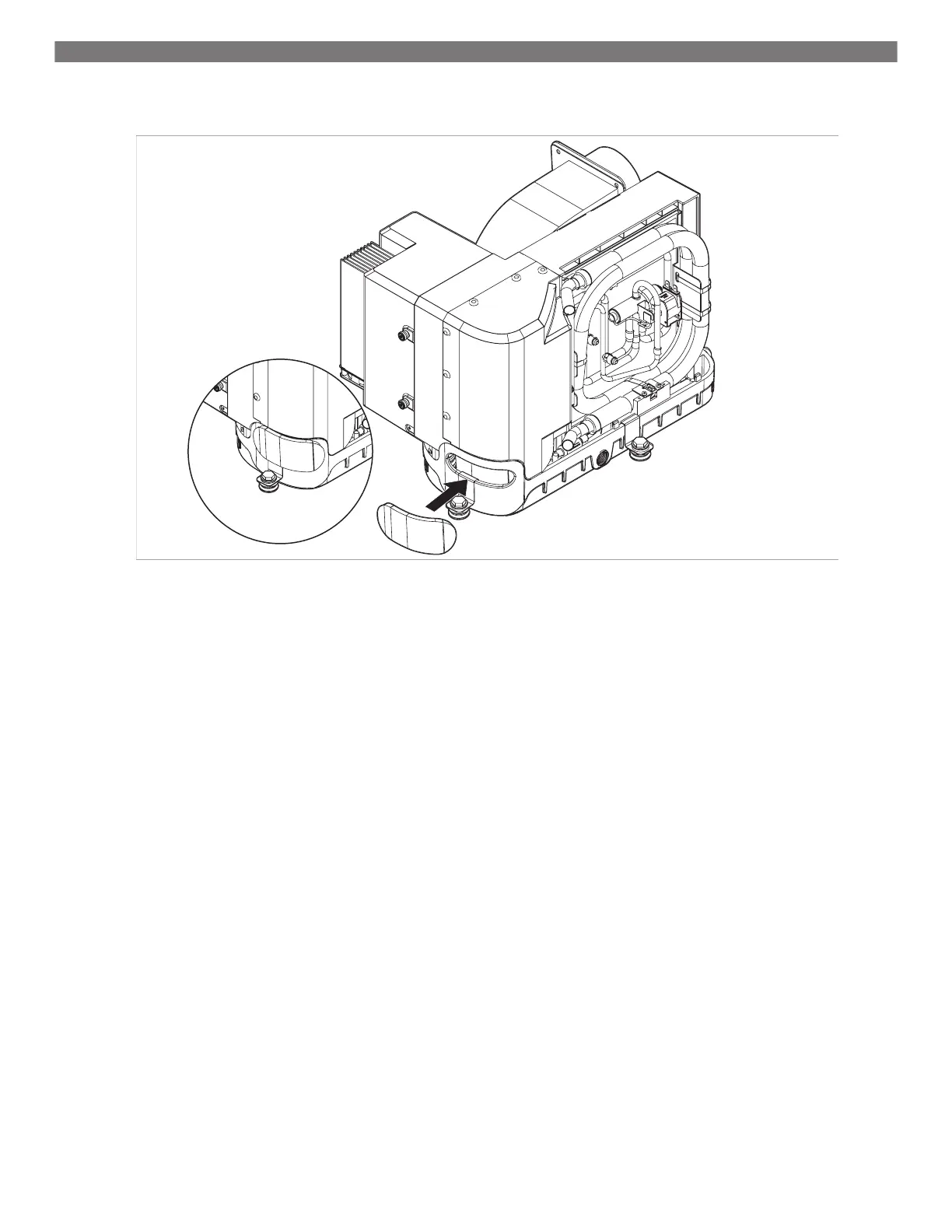

Installation der Schaumstoffgriff-Isolierung an Anlagen des Typs Voyager –
b
1 Schaumstoffgriff-Isolierung 3 Ablaufwanne
2 Grifföffnung
7. Bei Anlagen des Typs Voyager:
a) Entfernen Sie die Folie von der selbstklebenden Rückseite der Schaumstoffgriff-Isolierung.
b) Positionieren Sie die Schaumstoffgriff-Isolierung so, dass die Grifföffnung vollständig abgedeckt ist, wobei die Klebeseite zur
Ablaufwanne zeigt.
c) Drücken Sie um die Grifföffnung herum, um die Schaumstoffgriff-Isolierung an der Ablaufwanne zu befestigen.
6.2 Rohrleitungen installieren
Beachten Sie bei der Installation der Rohrleitungen die folgenden Hinweise:
• Die Rohrleitungen müssen eine für Ihre Anwendung geeignete Größe aufweisen.
• Verlegen Sie die Rohrleitungen so gerade, eben und straff wie möglich und minimieren Sie dabei die Anzahl von 90,00 °-
Biegungen und Schleifen, die den Luftstrom reduzieren können.
• Befestigen Sie die Rohrleitungen sicher, um ein Durchhängen zu verhindern.
• Achten Sie darauf, dass die Rohrleitungen nicht flachgedrückt oder geknickt werden.
• Kürzen Sie überschüssige Rohrleitungslängen nach der Installation.
• Isolieren Sie die Rohrleitungen, wenn sie sich in Bereichen mit hoher Temperatur befinden.
• Isolieren Sie die Rohrleitungen, wenn sie sich in Bereichen mit hoher Temperatur befinden.
• Führen Sie Rohrleitungen nicht durch einen Motorraum oder sonstige Bereiche, in denen sie gefährlichen Dämpfen oder Ab-
gasen ausgesetzt sind.
Bei der Verwendung eines Übergangskastens sollte die Gesamtfläche der Luftzuführungsleitungen, die von dem Kasten ausge-
hen, mindestens der Gesamtfläche der Zuluftleitungen entsprechen, die in den Kasten hineingehen. Siehe Technische Daten auf
Seite 23
32
