Este manual proporciona la información necesaria para la instalación correcta del equipo de aire acondicionado. Una instalación
deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos. El fabricante no se
hace responsable de ninguna lesión o daño en el producto ocasionados por:
• Un montaje o conexión incorrectos, incluido un exceso de tensión
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones
Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.
3 Información general
Nota Las imágenes utilizadas en este documento son solo para fines de referencia. Los componentes y su ubicación
pueden variar según los modelos de productos específicos. Las medidas pueden variar ± 0,4 in (10,00 mm).
Lea todas las instrucciones y, a continuación, planifique las conexiones que deben realizarse con la unidad de aire acondiciona-
do (incluidos los conductos, la línea de purga de condensado, las mangueras de entrada y salida de agua de mar, las conex-
iones eléctricas, la ubicación del control y la ubicación de la bomba de agua de mar), para garantizar un fácil acceso para el en-
rutamiento y el mantenimiento futuro.
3.1 Ubicaciones de los componentes

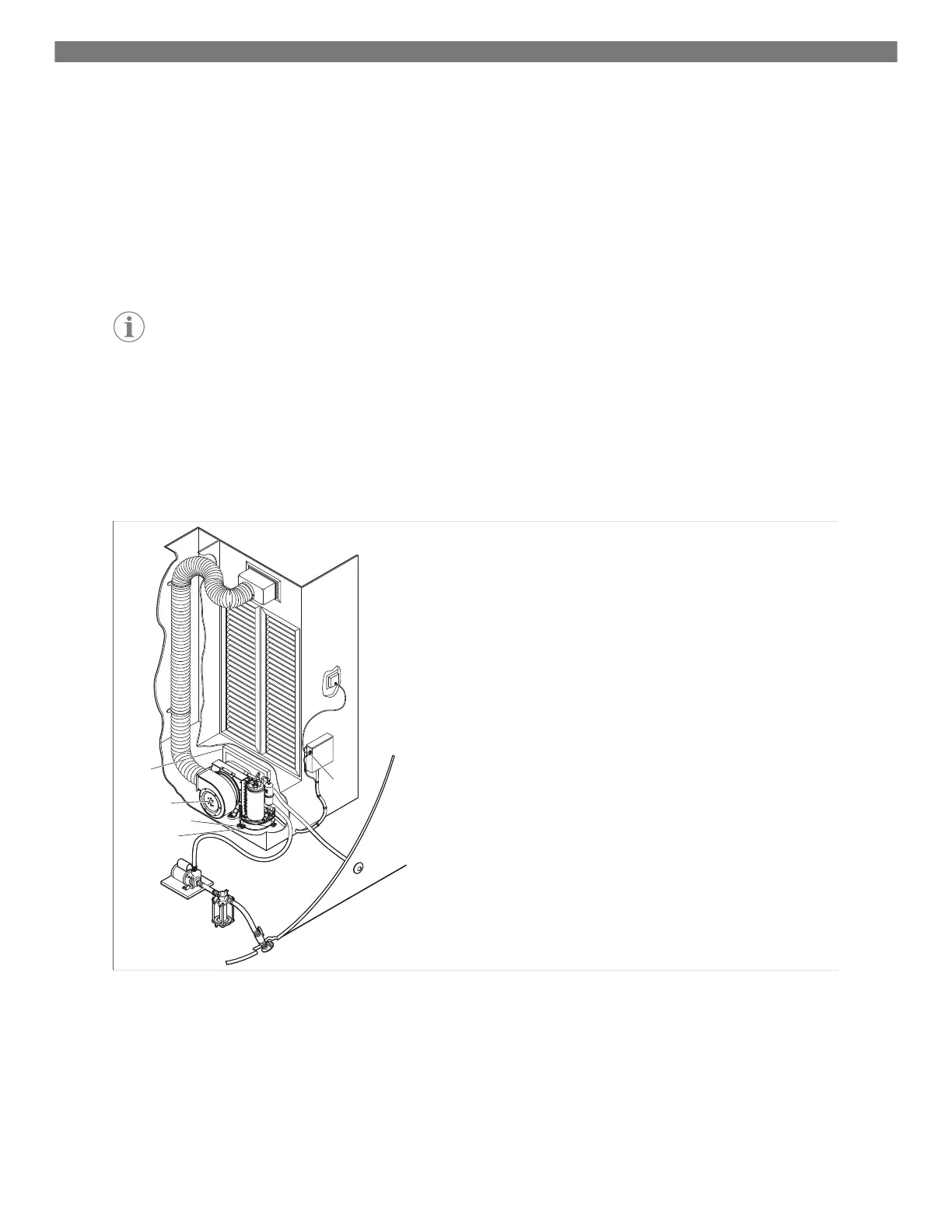

Identificación de componentes del sistema de aire acondicionado -
1
1 Rejilla de suministro de aire y caja de transición 9 Válvula de cierre para agua de mar
2 Pantalla digital 10 Depurador del agua de mar
3 Caja eléctrica 11 Bomba
4 Cable opcional del sensor remoto de aire 12 Conector de manguera de purga del condensado
5 Manguera de salida de agua de mar 13 Soporte de montaje
6 Descarga al mar 14 Equipo de aire acondicionado
73
