Dometic DTU - Informazioni Generali

 IT
Questo manuale fornisce le informazioni necessarie per la corretta installazione del climatizzatore. Un’installazione errata e/o un
utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto. Il produttore non si as-
sume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:
• montaggio o collegamento non corretti, compresa la sovratensione
• manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per scopi diversi da quelli descritti nel presente manuale.
Dometic si riserva il diritto di modificare l’aspetto e le specifiche del prodotto.
3 Informazioni generali
Nota Le immagini utilizzate in questo documento hanno solo scopo di riferimento. I componenti e l’ubicazione dei
componenti possono variare a seconda dei modelli di prodotto specifici. Le misurazioni possono variare di ± 0,4 in
(10,00 mm).
Leggere completamente queste istruzioni e pianificare i collegamenti da effettuare al climatizzatore (inclusi condotto, tubo di
scarico della condensa, tubi flessibili di ingresso e di uscita dell’acqua di mare, collegamenti elettrici, posizione del comando e
posizionamento della pompa dell’acqua di mare) per garantire un facile accesso per la posa e la manutenzione futura.
3.1 Ubicazione dei componenti

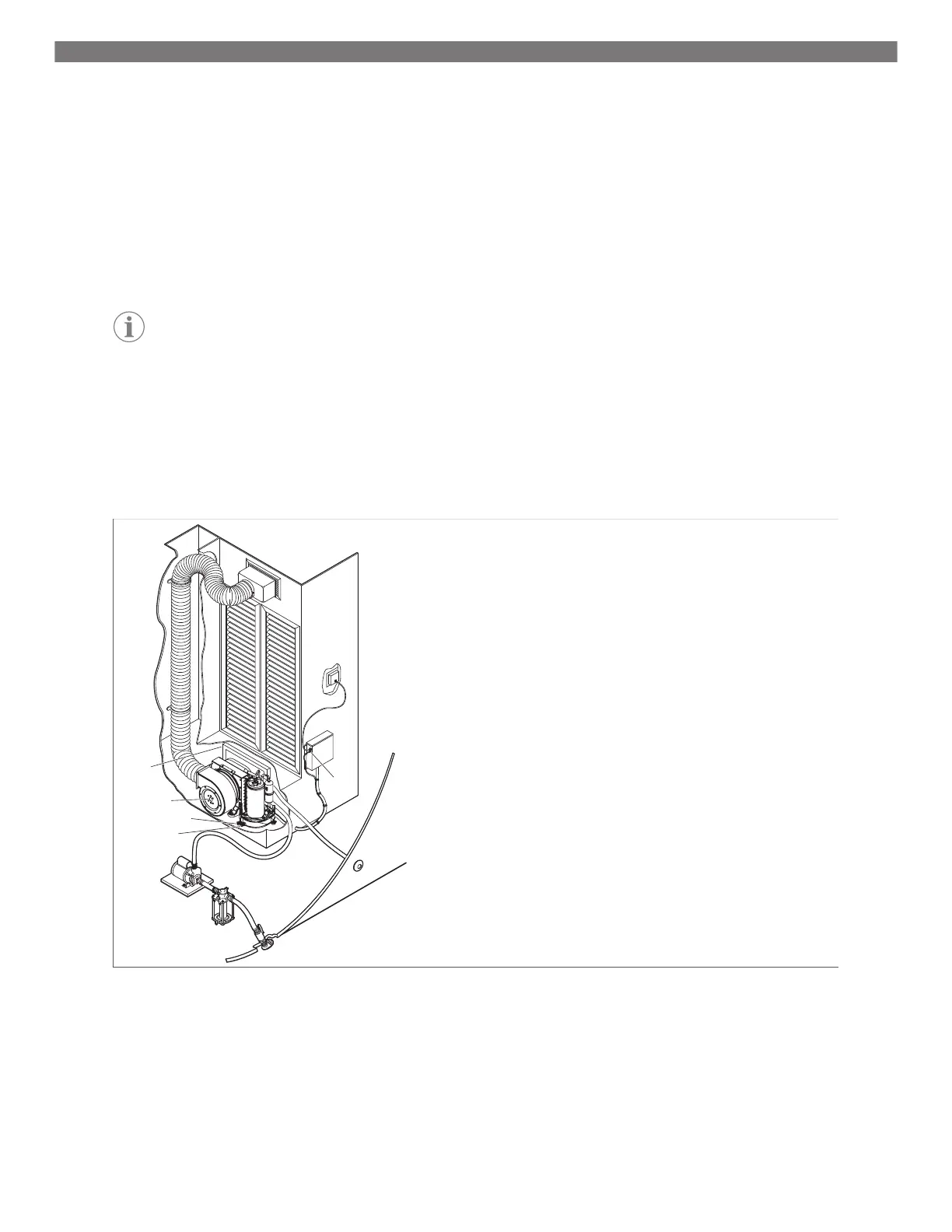

Identificazione dei componenti dell’impianto di climatizzazione -
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1 Griglia di mandata e scatola di transizione 9 Valvola di intercettazione del rubinetto di presa a mare
2 Display digitale 10 Filtro acqua mare
3 Centralina elettrica 11 Pompa
4 Cavo del sensore d’aria remoto opzionale 12 Raccordo a barba del tubo di scarico della condensa
5 Tubo flessibile di uscita dell’acqua di mare 13 Staffa di montaggio
6 Scarico a mare 14 Climatizzatore
7 Tubo flessibile di ingresso dell’acqua di mare 15 Griglia di aspirazione e filtro
