Dometic DTU - Informations Générales

FR 
Ce manuel fournit les informations nécessaires à l’installation correcte du climatiseur. Une installation, une utilisation ou un entre-
tien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute respons-
abilité en cas de blessure ou de dommage résultant:
• d’un montage ou d’un raccordement incorrect, y compris d’une surtension
• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le
fabricant
• de modifications apportées au produit sans autorisation explicite du fabricant
• d’usages différents de ceux décrits dans ce manuel.
Dometic se réserve le droit de modifier l’apparence et les spécifications produit.
3 Informations générales
Remarque Les images utilisées dans ce document sont fournies à titre de référence uniquement. Les composants et
leurs emplacements peuvent varier selon les modèles de produit. Les mesures peuvent varier ± 0,4 in (10,00 mm).
Lisez ces instructions dans leur intégralité, puis planifiez les raccordements au climatiseur à effectuer (y compris les conduits, la
conduite de purge des condensats, les flexibles d’entrée et de sortie d’eau de mer, les connexions électriques, l’emplacement
de la commande et le positionnement de la pompe à eau de mer) afin de garantir un accès facile à des fins d’acheminement et
de maintenance ultérieure.
3.1 Emplacement des composants

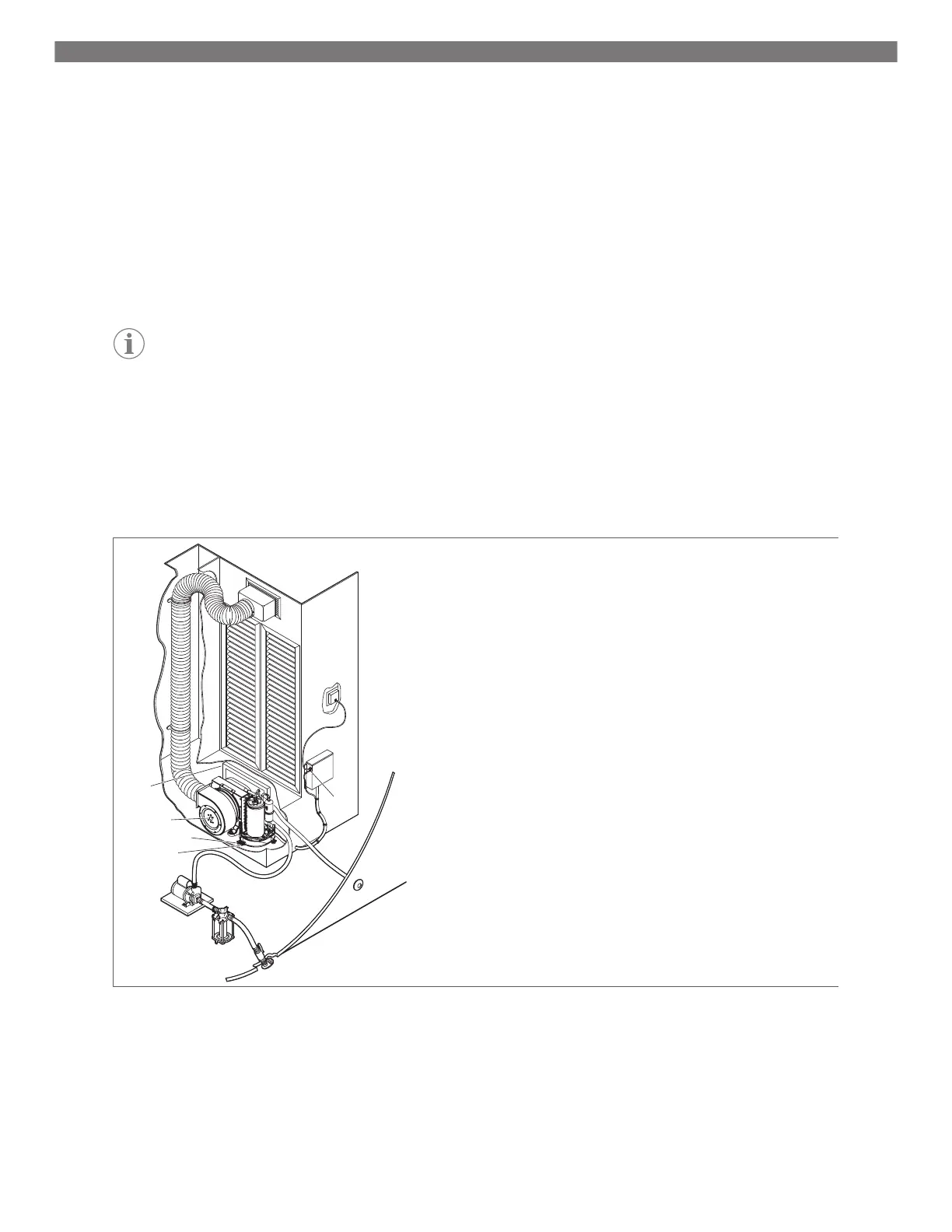

Identification des composants du système de climatisation -
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1 Grille d’alimentation en air et boîte de transition 9 Vanne d’arrêt d’eau de mer
2 Écran numérique 10 Crépine d’eau de mer
3 armoire de commande 11 Pompe
4 Câble de capteur d’air à distance en option 12 Raccord cannelé de purge des condensats
5 Flexible de sortie d’eau de mer 13 Support de montage
6 Décharge à la mer 14 Climatiseur
