ES 
3 Desecho del agujero ciego

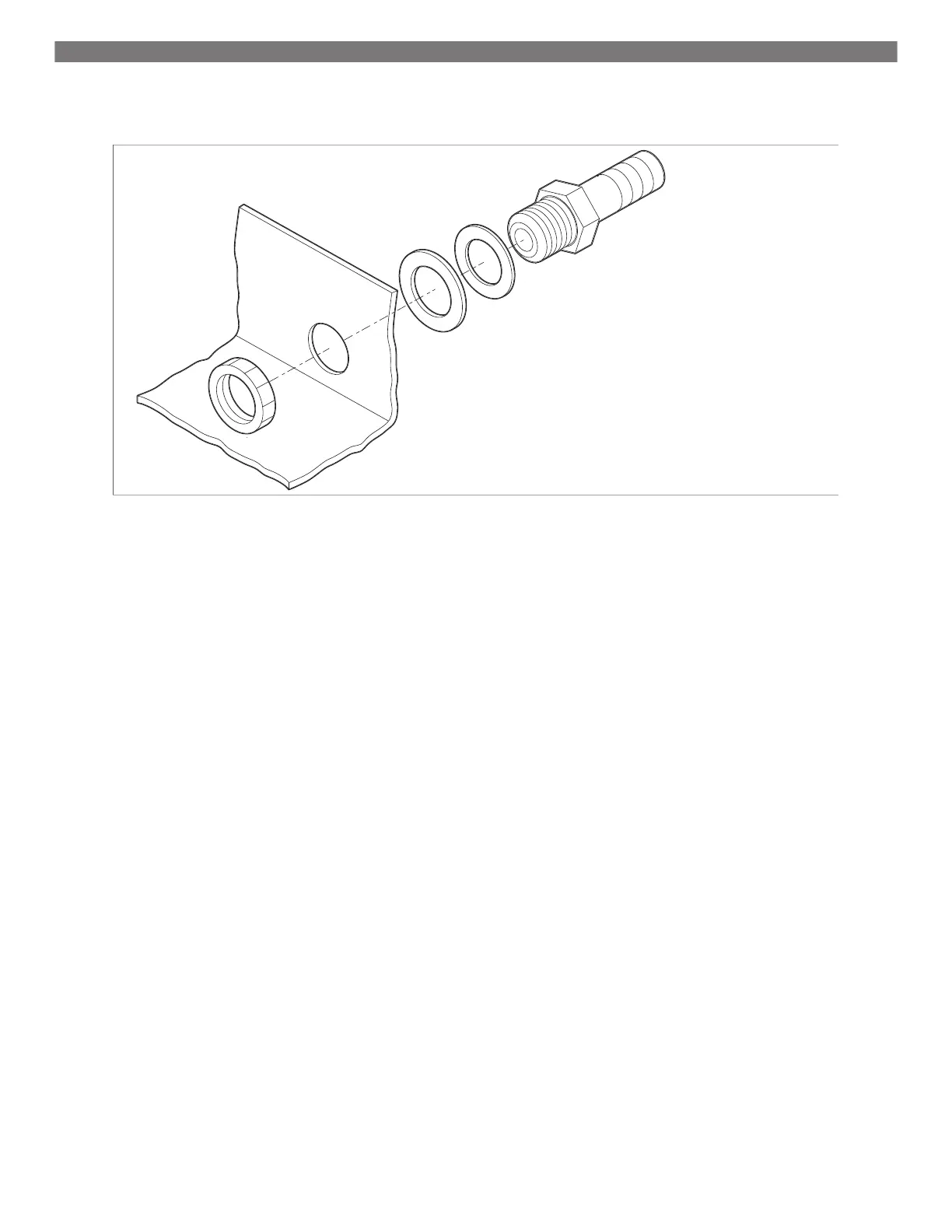

Instalación del purgador de condensado para el resto de unidades de aire acondicionado -
9
1
2
3
4
5
1 Locking Nut 4 Solid Washer
2 Bandeja de purga 5 Conector de PVC (0,5 cm HB x 0,5 cm MPT)
3 Arandela de estanqueidad
1. Dar un golpe rápido con un mazo de goma al conector de la manguera orientado hacia atrás para abrir el agujero ciego.
Desechar la parte de desecho del agujero ciego.
2. Para unidades Turbo y Voyager:
a) Envolver el extremo roscado del conector de la manguera con cinta de teflón.
b) Atornillar el conector de la manguera en el orificio de purga roscado y apretar firmemente.
3. Para el resto de unidades de aire acondicionado:
a) Enroscar el conector de la manguera a través de una arandela sólida y una arandela de estanqueidad e insertarlo en el orificio
de purga.
b) Fijar con una tuerca de bloqueo.
4. Fijar la manguera de purga al conector de la manguera con una abrazadera de acero inoxidable.
