ES

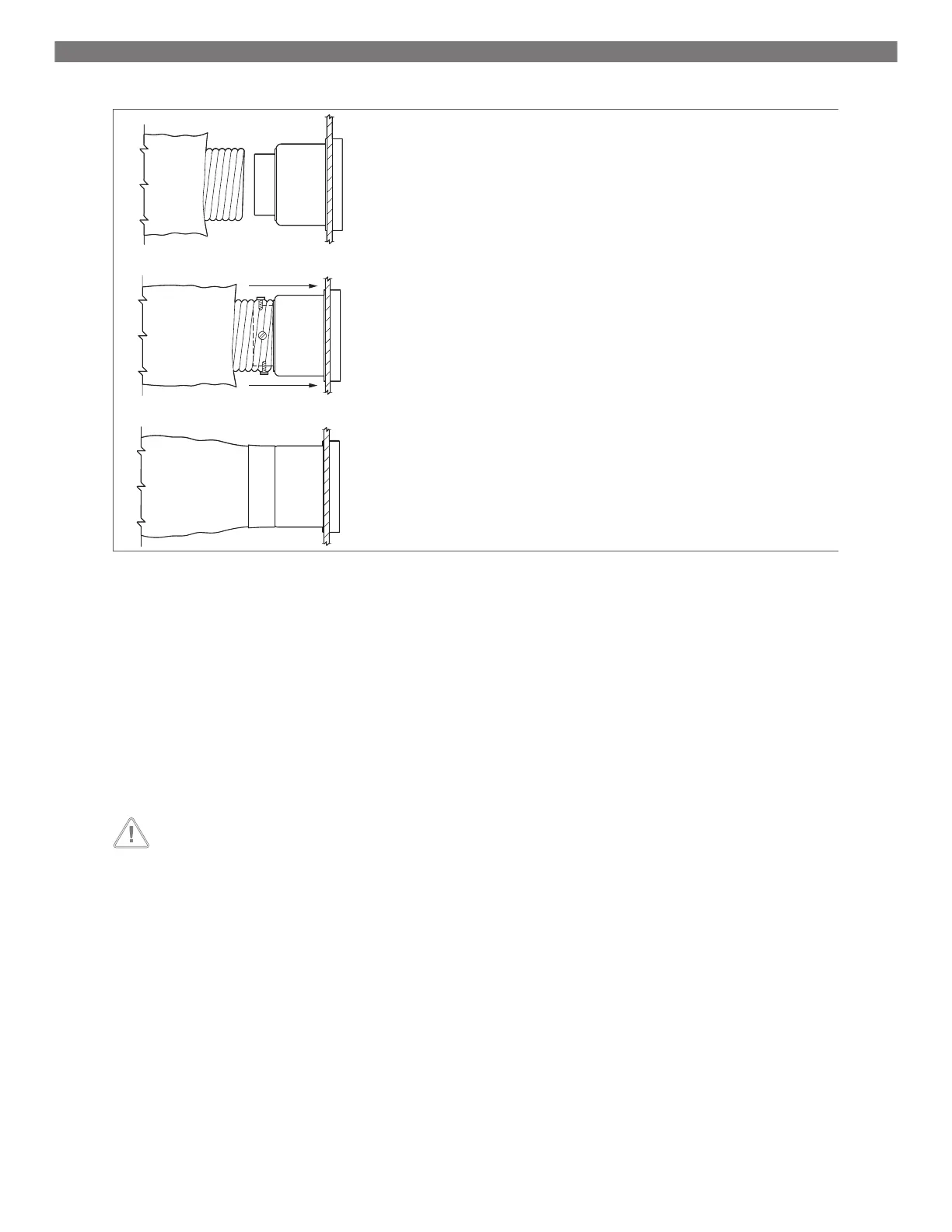

Conexiones de conductos -
c
1 3
4
5
2
1 Aislamiento de fibra de vidrio 4 Manguera interior de mylar del conducto
2 Anillo de montaje 5 Cinta adhesiva
3 Caja de transición
1. Deslizar la manguera interior de mylar del conducto alrededor del anillo de montaje hasta la caja de transición.
2. Atornillar tres o cuatro tornillos de acero inoxidable a través de la manguera de mylar del conducto en el anillo de montaje,
agarrando dos o tres cables con las cabezas de los tornillos.
3. Deslizar el aislamiento de fibra de vidrio alrededor de la manguera interior de mylar del conducto hasta la caja de transición.
Fijar con cinta adhesiva para conductos.
6.3 Instalación del sistema de agua de mar
¡AVISO!
El incumplimiento de este procedimiento anulará la garantía.
Al poner en marcha el sistema de agua de mar, hay que tener en cuenta las siguientes consideraciones:
El filtro debe estar debajo de la bomba.
Las mangueras deben tener una doble abrazadera.
Las mangueras no deben tener torceduras, bucles o puntos altos donde el aire pueda quedar atrapado.
La bomba y el filtro deben estar por debajo de la línea de flotación.
La entrada pasacascos, la válvula de bola, la manguera y el filtro no deben ser más pequeños que la entrada de la bomba.
Instalar el conector del pasacascos lo más abajo posible de la línea de flotación.
La bomba tiene que tener un pasacascos específico.
Evitar en la medida de lo posible los conectores con un ángulo de 90,00 °.
Asegurarse de que el cabezal de la bomba esté orientado hacia la dirección del flujo de agua.
Utilice cinta de teflón en todas las conexiones roscadas.
84
