Dometic SC330 - Page 130

IT

–
–
+
+
25A
15A
2,5 mm²
SC330
4 mm²rd
rd
4 mm²
4 mm²
rd
bk
bk
+
–
+
–
2
4
1
3
5

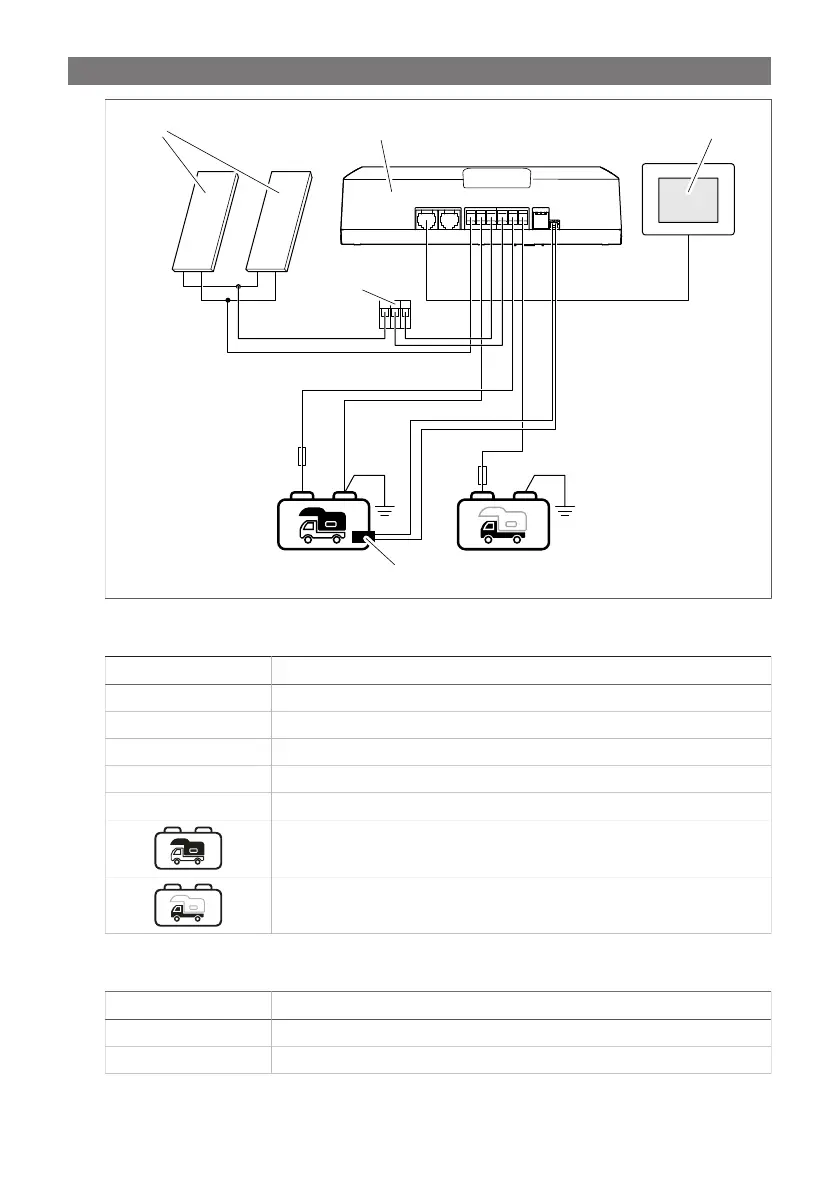

Tabella 60: Schema di collegamento SC330
Pos. Descrizione
1 Regolatore di carica solare
2 Display touch TD283 (accessorio)
3 Sensore di temperatura
4 Connettore WAGO
5 Pannello/i solare/i
Batteria di bordo
Batteria di avviamento (opzionale)
Tabella 61: Codifica a colori
Codice Colore (“Colour”)
rd rosso
bk nero
