Dometic SC330 - Page 153

NL

–
–
+
+
25A
15A
2,5 mm²
SC330
4 mm²rd
rd
4 mm²
4 mm²
rd
bk
bk
+
–
+
–
2
4
1
3
5

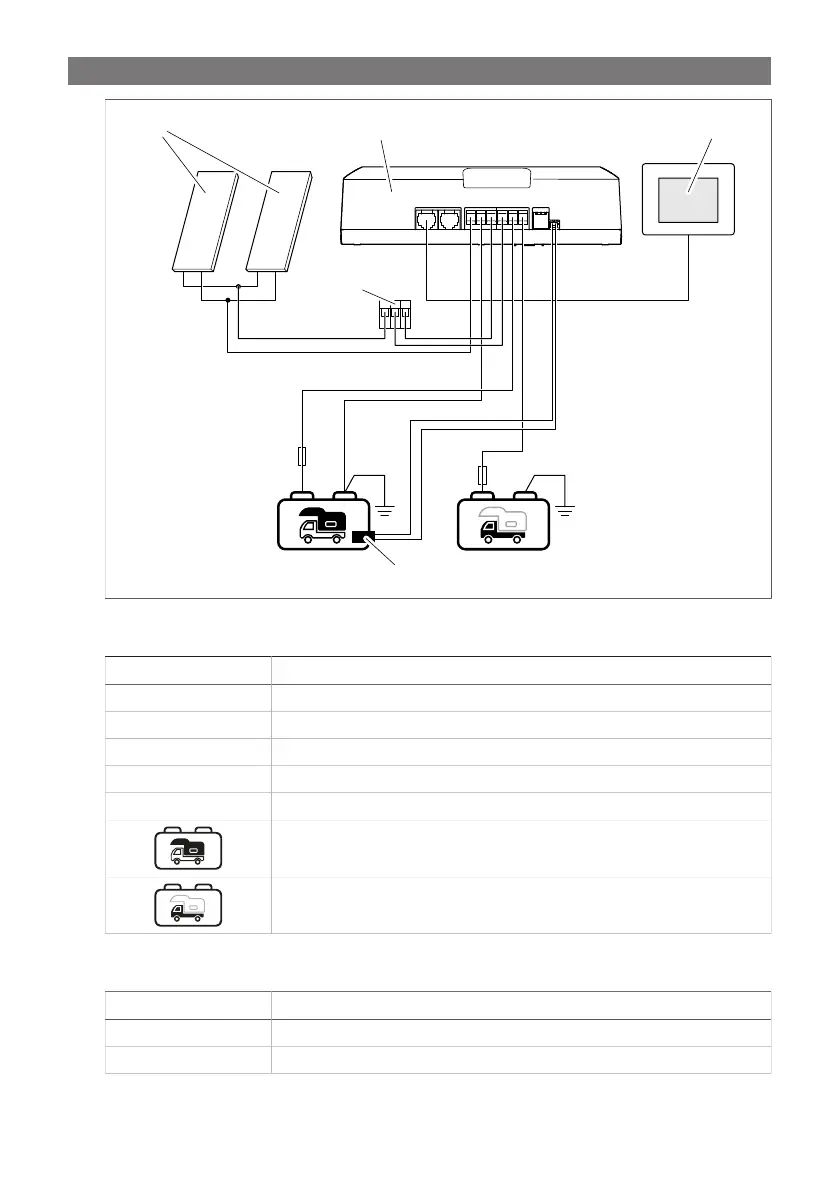

Tabel 71: Aansluitschema SC330
Nr. Beschrijving
1 Laadregelaar voor zonne-energie
2 Touchdisplay TD283 (accessoire)
3 Temperatuursensor
4 WAGO-connector
5 Zonnepaneel/-panelen
Huishoudaccu
Startaccu (optioneel)
Tabel 72: Kleurcodering
Code Kleur („Colour“)
rd Rood
bk Zwart
153
