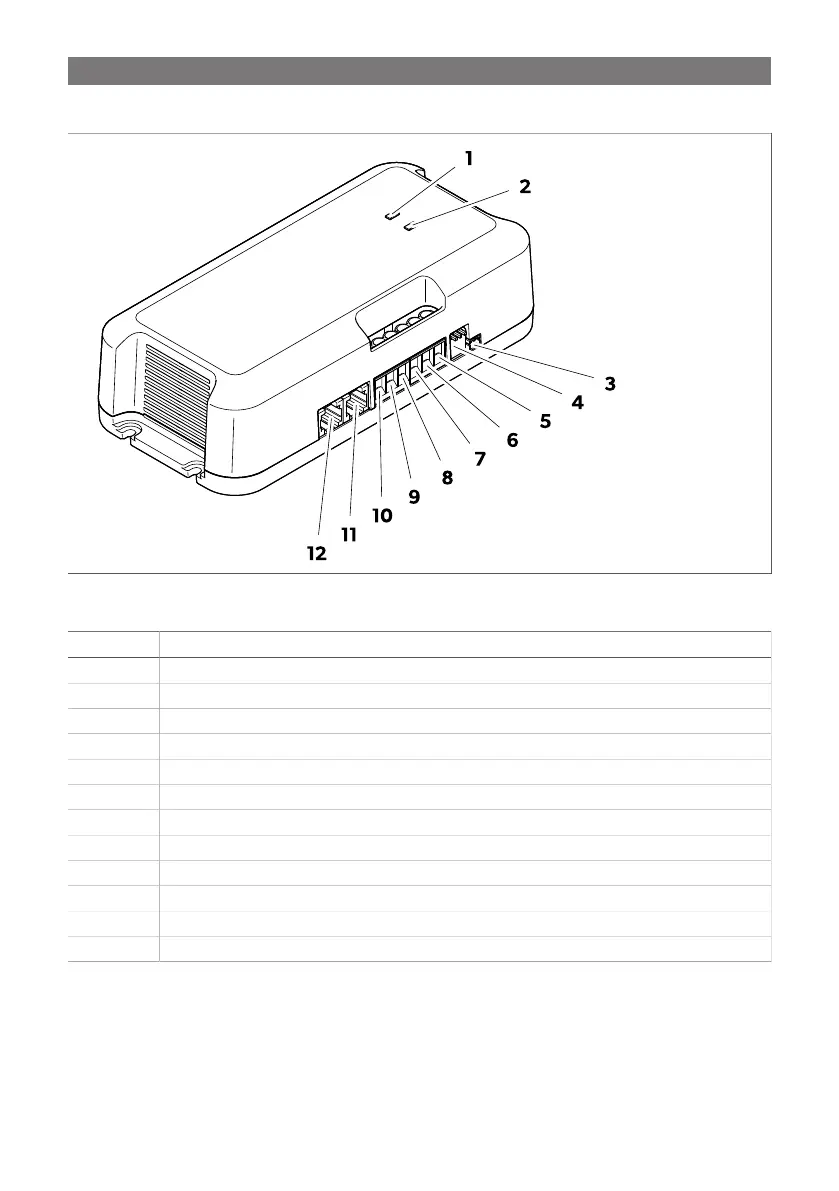

Връзки и контроли
Таблица 210: Връзки и контроли
№ Описание
1 Светодиод за състояние на домашния акумулатор (B1)
2 Светодиод за състояние на стартовия акумулатор (B2)
3 Свързване към сензора за температура
4 DIP превключватели за настройка на типа на домашния акумулатор
5 Свързване към положителния полюс на стартовия акумулатор
6 Свързване към положителния полюс на домашния акумулатор
7 Връзка към положителния полюс на слънчевия панел 1
8 Връзка към положителния полюс на соларния панел 2
9 Свързване към отрицателния полюс на домашния акумулатор
10 Връзка към отрицателния полюс на соларни панели
11 Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS
12 Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS
