B savienojuma veids (tikai SC330 modelim)
Savienojuma veids saules paneļu izvades punktiem ≥ 240 Wp.
Pievienojiet saules enerģijas lādēšanas kontrolieri saskaņā ar att. lpp.529.

–
–
+
+
25A
15A
2,5 mm²
SC330
4 mm²rd
rd
4 mm²
4 mm²
rd
bk
bk
+
–
+
–
2
4
1
3
5

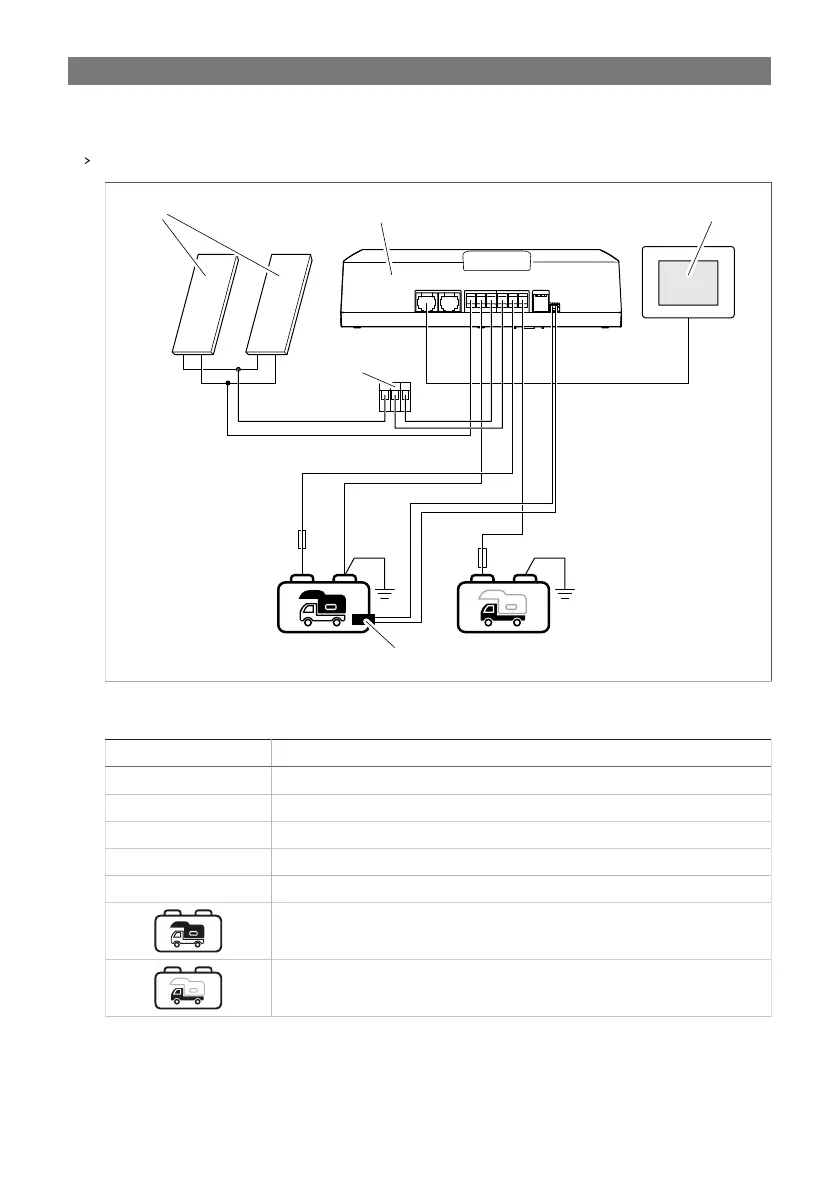

Tabula 258: SC330 savienojumu shēma
Nr. Apraksts
1 Saules enerģijas lādēšanas kontrolieris
2 TD283 skārienekrāns (piederums)
3 Temperatūras sensors
4 WAGO savienojums
5 Saules paneļi
Dzīvojamās zonas akumulators
Startera akumulators (izvēles aprīkojums)
