Dorma ES 410 - Overview Peripheral Options; Übersicht Peripheriegeräte

WN 058022 45532
11/11
DORMA
Montageanleitung
Mounting instruction
ES 410 / 420
1
2
3
4
5
7
6
1
8
1

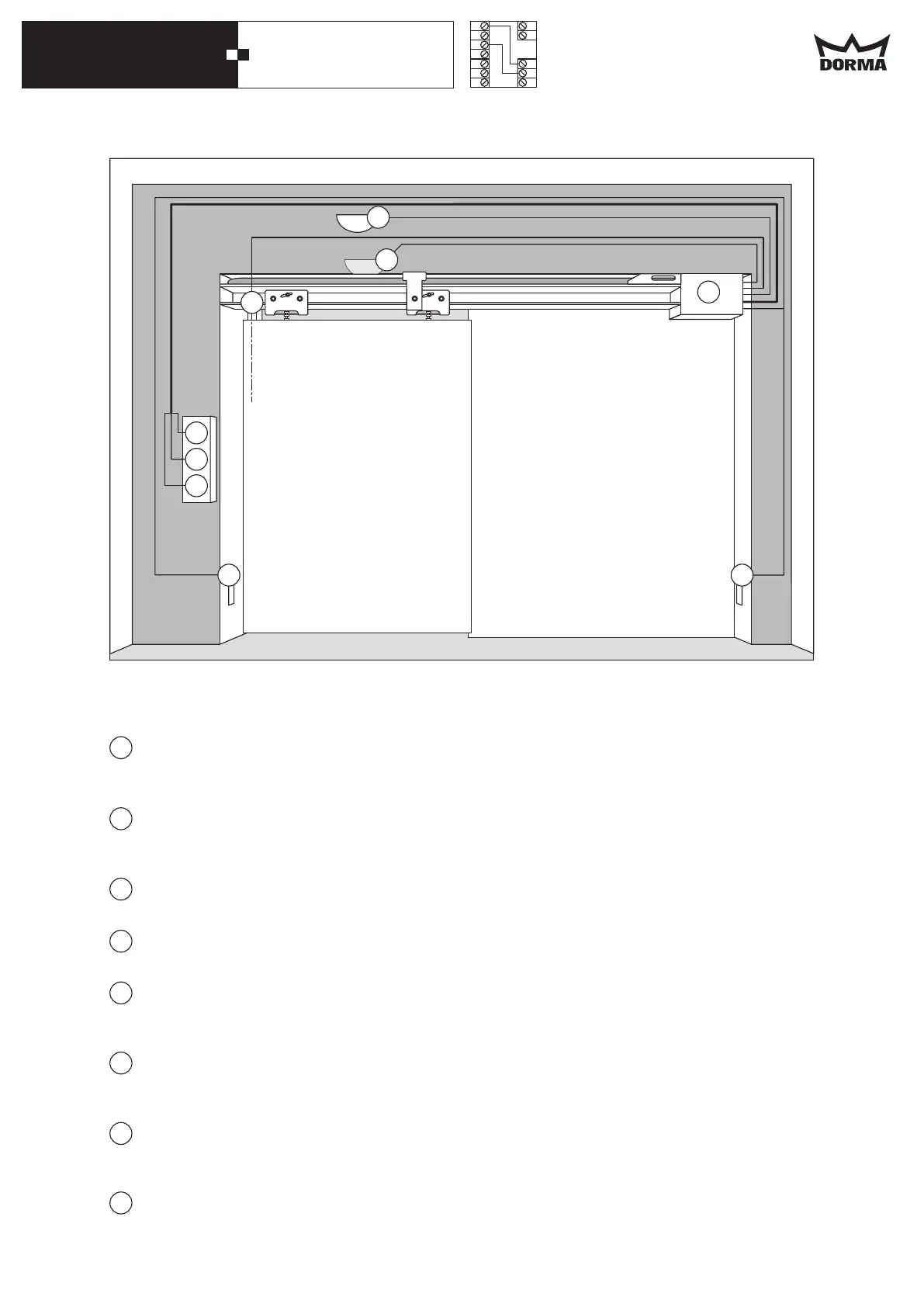

Systemkomponente Systemkabel
System component System cable
Lichtschranke / Sicherheitssensor
4 x 0,5
Light barrier / safety sensor
Impulsgeber “Auffahren”
2 x 0,5
Activator "open door”
Impulsgeber “TEILAUF”
2 x 0,5
Activator "PARTIAL OPEN”
Impulsgeber “DAUERAUF”
2 x 0,5
Activator "PERMANENT OPEN”
Treibriegelkontakt Blockiert Anschlüsse 1 bis 6
2 x 0,5
Contact for limit switch Blocks connection 1 to 6
Bewegungsmelder Aussen
4 x 0,5
External motion detector
Bewegungsmelder Innen
4 x 0,5
Internal motion detector
Steuerung
ES 410 / ES 420
Control unit
2
3
4
5
6
7
8
Peripheriegeräte
Peripheral devices
ES 410 / 420
19
19
