Instrukcja obsługi Układ odbioru gazów znieczulających AGS 77
Polski

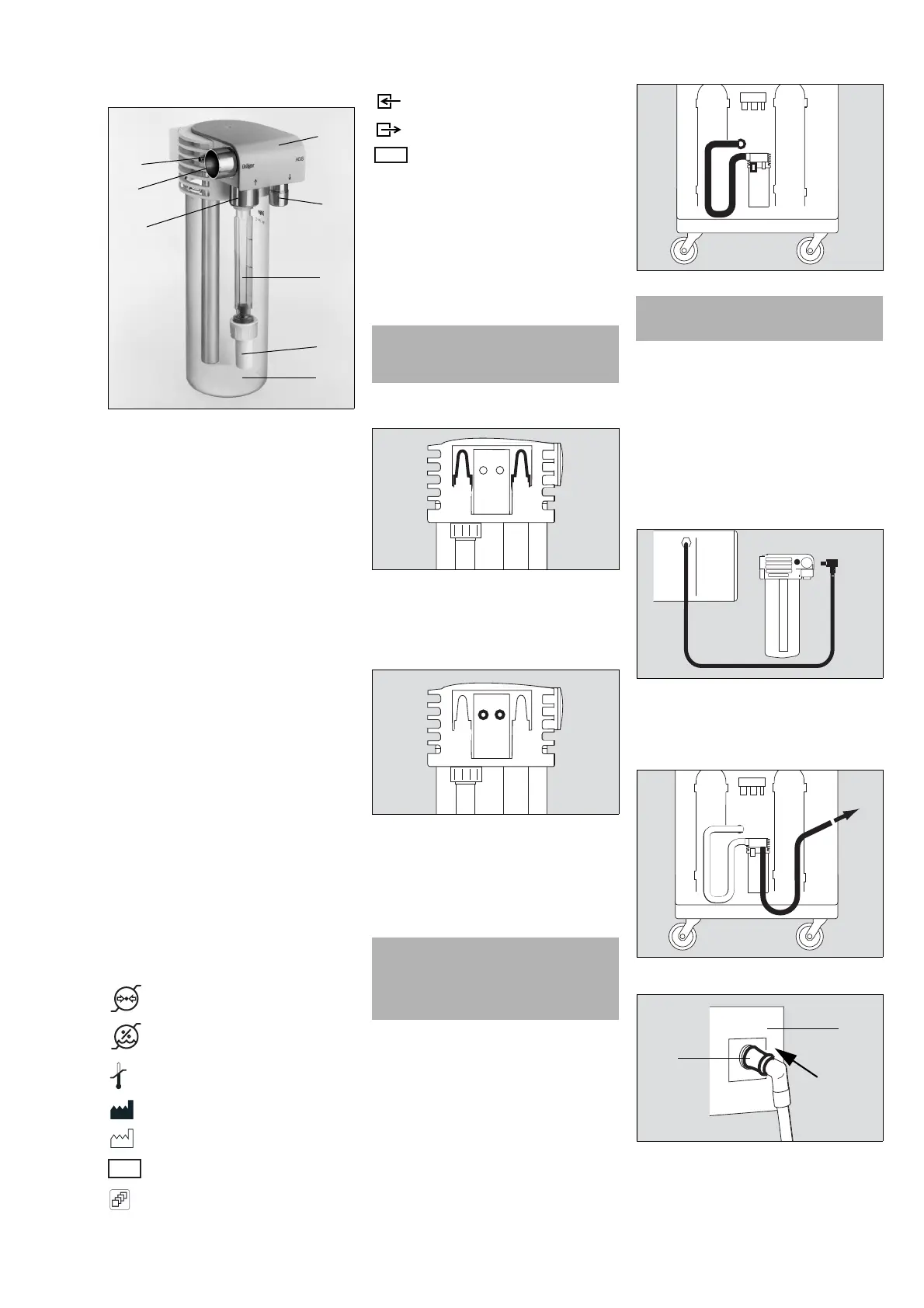

Przegląd
A Obudowa przyłączy układu AGS
B Tuleja przewodu odprowadzającego
C Rurka przepływowa z pływakiem do
wskazywania przepływu odsysania
D Filtr cząsteczkowy
E Zbiornik buforowy
F Tuleja węża przesyłowego
G Tuleja drugiego węża przesyłowego (zamknięta
gwintowaną zaślepką)
H Łącznik F do linii zawracania gazu pomiarowego
(opcja)
Układ odbierający gazy znieczulające AGS działa
jako „układ otwarty”. Nadmiar gazów
znieczulających/wydechowych jest przekazywany
do zbiornika buforowego układu odbierającego, a
stąd następnie prowadzony przez układ przesyłowy
do systemu utylizującego w postaci ciągłego
strumienia objętościowego.
Otwory układu odbierającego chronią przed każdym
wzrostem lub spadkiem ci
śnienia wydechowego w
systemie oddechowym.
Opis układu
Układ odbierający gazy znieczulające AGS nie jest
przewidziany do pracy jako niezależny układ.
Stanowi on jeden z trzech elementów układu
odprowadzania gazów znieczulających AGSS.
Pozostałe elementy tego układu to:
– Układ przesyłowy, składający się z rur
przesyłowych (1 lub 2), które łączą porty
odprowadzania gazu odlotowego w urządzeniu
podstawowym (aparat do znieczulania Dräger,
respirator Dräger) z układem odbierającym.
– Układ utylizacyjny, składający się z punktu
poboru, ejektora i przewodu odprowadzającego.
Należy przestrzegać stosownych instrukcji obsługi
punktu poboru AGSS.
Symbole
Skróty
Przygotowanie
Umieszczanie AGS na urządzeniu
podstawowym
1 Zawieś AGS otworami na odpowiednich
sworzniach urządzenia podstawowego. System
powinien się samoistnie zsunąć na swoje
miejsce. Należy przestrzegać instrukcji obsługi
urządzenia podstawowego.
Umieszczanie AGS na szynie
1 Zamocuj zacisk do szyny do układu
odbierającego.
2 Zawieś AGS na szynie i zabezpiecz za pomocą
śruby mocującej.
Podłączanie układu odbierającego
Podłączanie rury przesyłowej
Należy przestrzegać instrukcji obsługi
właściwego urządzenia.
W przypadku użycia jednego węża przesyłowego:
1 Nasuń wąż przesyłowy na odpowiednią tuleję.
Gdy są wymagane dwa węże przesyłowe:
1 Usuń zaślepkę z tulejki.
2 Podłącz drugi wąż przesyłowy do tulejki.
Podłączanie linii zawracania gazu pomiarowego
dla monitora gazu znieczulającego
AGS może dodatkowo odbierać i odprowadzać gaz
pomiarowy pobrany przez monitor gazu
znieczulającego.
Należy przestrzegać instrukcji obsługi
właściwego urządzenia.
1 Podłącz linię zawracania gazu pomiarowego do
wyjś
cia gazu pomiarowego w monitorze.
2 Podłącz wtyk przewodu do gniazda układu
odbierającego, aż do zatrzaśnięcia.
Podłączanie przewodu odprowadzającego
1 Podłącz przewód odprowadzający do
odpowiedniej tulei układu odbierającego.
2 Włóż wtyk przewodu odprowadzającego (A) do
punktu poboru układu utylizującego (B).
001
Ciśnienie otoczenia
Wilgotność względna
Ograniczenie temperatury
Producent
Data produkcji
Numer części
Ilość
REF
Wlot
Wylot
Ten produkt jest urządzeniem
medycznym (procedura oceny zgodności
CE)
AGS Anesthetic gas receiving system (układ
odbierający gazy znieczulające)
AGSS Anesthetic gas scavenging system (układ
odprowadzania gazów znieczulających)
OSTRZEŻENIE
Ryzyko odniesienia obrażeń przez pacjenta
Układ AGS należy montować zgodnie z
niniejszą instrukcją obsługi.
002012
UWAGA
Ryzyko obrażeń ciała
Podczas podłączania lub odłączania rur
zawsze należy trzymać za złączkę.
W przeciwnym razie przewody mogą ulec
nadmiernemu rozciągnięciu i uszkodzeniu.
MD
013
UWAGA
Nieużywaną tuleję należy zamknąć
gwintowaną zaślepką.
007014008
