Utilisation
fr
4.1.2 Monter le tuyau moyenne pression
1. Retirer le capuchon plastique
1)
de la sortie moyenne
pression.
2. Contrôler le joint torique sur le tuyau moyenne pression, le
nettoyer ou le remplacer si nécessaire.
3. Visser et serrer le tuyau moyenne pression, clé 14, couple
de serrage de 5 à 10 Nm.
4.1.3 Changer / monter le tuyau moyenne pression sur
la soupape à la demande

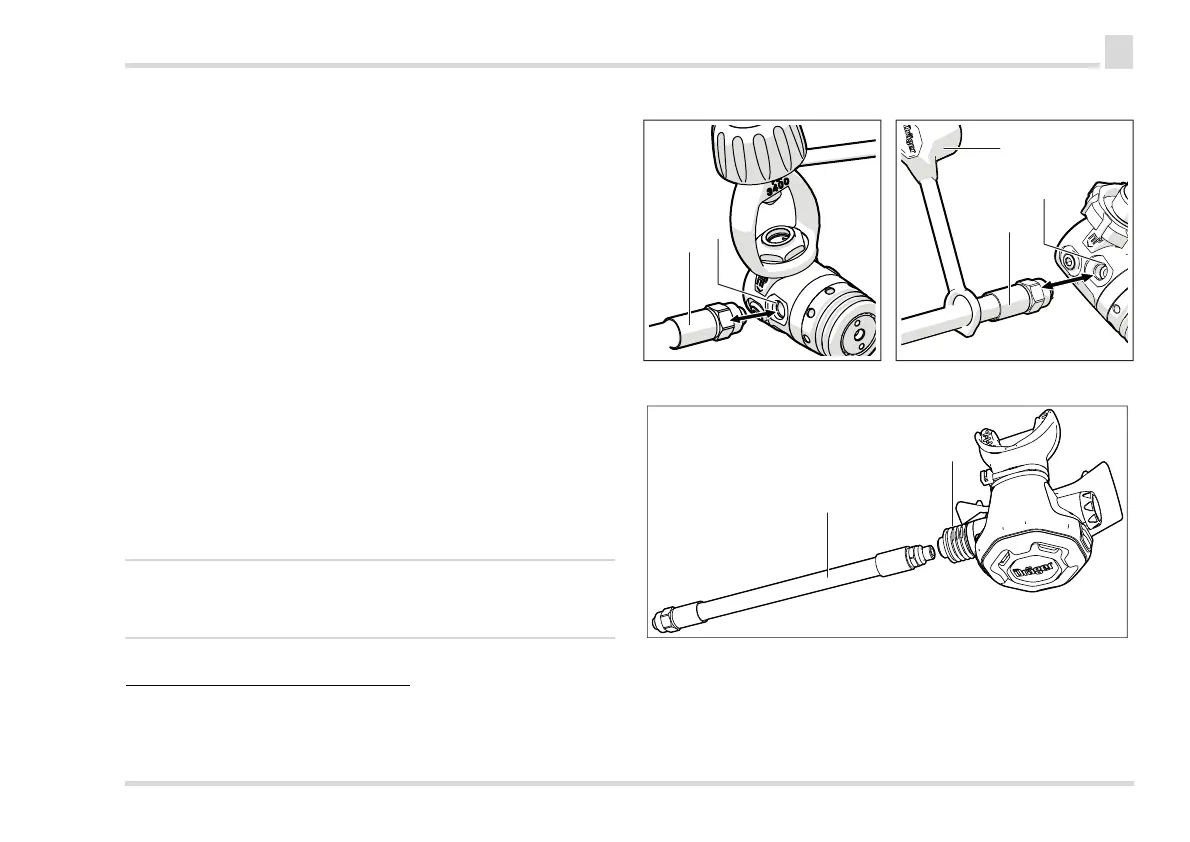

 Séparer / monter le tuyau moyenne pression (1) de / sur la
soupape à la demande avec la clé à fourche (clé 17). Pour
ce faire, tenez une clé à fourche (clé 22) contre la surface
de clé noire du raccord (2) de la soupape à la demande.
REMARQUE
Si le raccord n'est pas protégé contre la torsion, des dégâts
peuvent survenir à l'intérieur de la soupape.
1) Utiliser tout d'abord la sortie fermée par un couvercle en plastique,
si elle est utilisée ou non disponible : utiliser une sortie avec un
bouchon fileté (clé Allen 4 mm).
