8.2 Ajuste de la presión
La presión del Drufomat scan se con-
trola digitalmente, y se puede adaptar
individualmente y sin escalonamientos
entre 2 y 6 bar a la lámina a termoa-
daptar.
La presión ajustada previamente, la
presión real durante el proceso de ter-
moadaptación y el ajuste de la presión
se pueden controlar y modificar en el

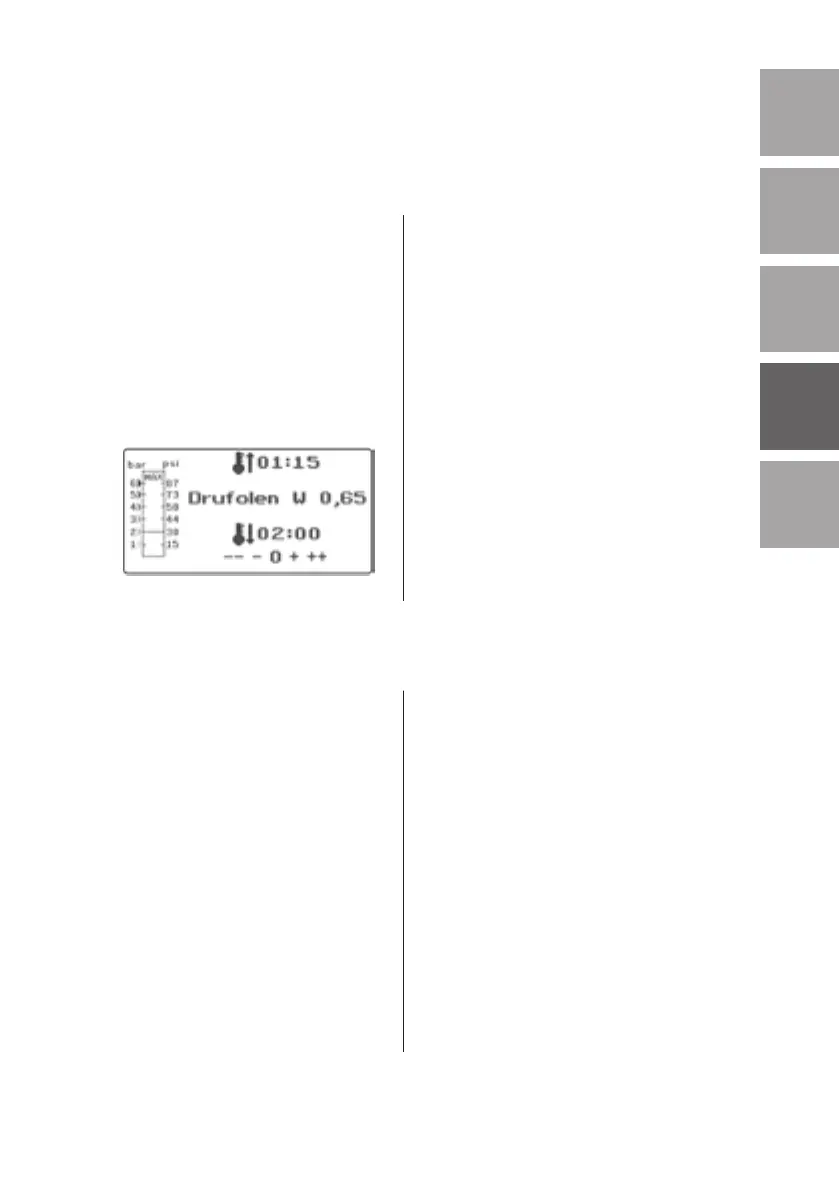

diagrama de barras (g) de la pantalla .
La flecha situada a la izquierda del
diagrama de barras muestra la fuerza
de la presión ajustada en ese momento.
Con las teclas +/- (e/i) la flecha se puede
subir y bajar a lo largo de la barra. La
presión se puede modificar en cualquier
momento, también mientras hay un pro-
ceso de termoadaptación en marcha.
Información
La presión de servicio mínima es de
2 bar (30 psi). Si se interrumpe un
proceso de termoadaptación antes
de alcanzarse la marca de 2 bar
(30 psi) (indicación del diagrama de
barras (g) en la pantalla), el émbolo
vuelve a evacuar el aire y regresa
a la posición de reposo.
8.3 Inicio del programa
Para iniciar el programa seleccionado,
coloque una lámina correspondiente
al código de barras o la programación
sobre el plato giratorio (11) y fíjela con
ayuda del anillo tensor (13). El modelo
se puede fijar bien sobre la placa
moteada de la pieza de inserción F (6)
o bien extrayendo la placa moteada y
el platillo mediante granulado directa-
mente en la pieza de inserción F.
Información
Para conseguir una adaptación
óptima de la lámina al modelo,
fije el modelo siempre con los
dientes frontales hacia el centro
de la lámina.
Si se utilizan láminas de termoa-
daptación duras, se recomienda
embutirlas en granulado.
Los modelos que se fijan sobre
la placa moteada no deberían
sobrepasar una altura máxima de
23 mm.
Gire el plato giratorio con el mando
(10) hasta que quede enclavado mecá-
nicamente en el centro por debajo del
equipo. Gire el calefactor (4) con el
mando (5) igualmente hasta que quede
enclavado mecánicamente en el centro
del equipo. Cierre las válvulas de salida
de aire del anillo tensor (12) y de la
pieza de inserción F (6).
