10 Comunicadores de Alarmas GSM/GPRS
LED DE CONTROL
Hay 5 LED sobre la PCB (ver Figura 4); tres verdes (L1, L2 y L3), un LED amarillo (L4) y un LED rojo (L5), que señalan la conexión,
la transmisión y las condiciones de mal funcionamiento y, sólo para la serie GS3125 (ver tabla 2), el estado del Comunicador.


 Durante el arranque y la fase de programación, los LED parpadean.
ROJO — LED normalmente apagado. Señala una condición de mal funcionamiento, parpadeante en caso de avería. Este
Comunicador controla la presencia de ciertas averías en el orden indicado abajo. El estado de mal funcionamiento más
importante será indicado por el número de parpadeos del LED ROJO (L5) (Ver abajo el número de parpadeos y la prioridad
de las señales de mal funcionamiento).
AMARILLO — Encendido, indica que la interfase ha conmutado por la red GSM a causa de anomalías sobre la línea telefónica
PSTN o de ausencia de ésta. Si parpadea lentamente, indica llamada en curso en la red GSM (tanto en entrada como
en salida). Si está encendido fijo junto con el LED rojo indica que se están cargando los datos de fábrica en curso.
VERDE — Los tres LED verdes (L1, L2 y L3) señalan la intensidad de campo GSM y el estado (tabla 2), como se ve en la Figura 4:
El primer LED (L1, al lado del orificio de fijación) indica, cuando está apagado, que la Red GSM no está disponible. Si
sólo este LED está encendido, el nivel de la señal GSM es bajo pero suficiente para efectuar las llamadas vocales.
El segundo LED (L2), indica, cuando está encendido, una buena intensidad de campo GSM: este LED se enciende
únicamente cuando el primer LED verde está encendido;
El tercer LED (L3) indica, cuando está encendido, una excelente intensidad de campo GSM: se enciende únicamente
cuando el primer y el segundo LED están encendidos.
Símbolo de nivel de señal GSM
LED Indicadores de campo GSM
LED de controlNumeración LED (referencias ausentes en el circuito electrónico). Esta numeración ha sido insertada únicamente para una mejor identificación deñ LED
en el seno del documento.
TS

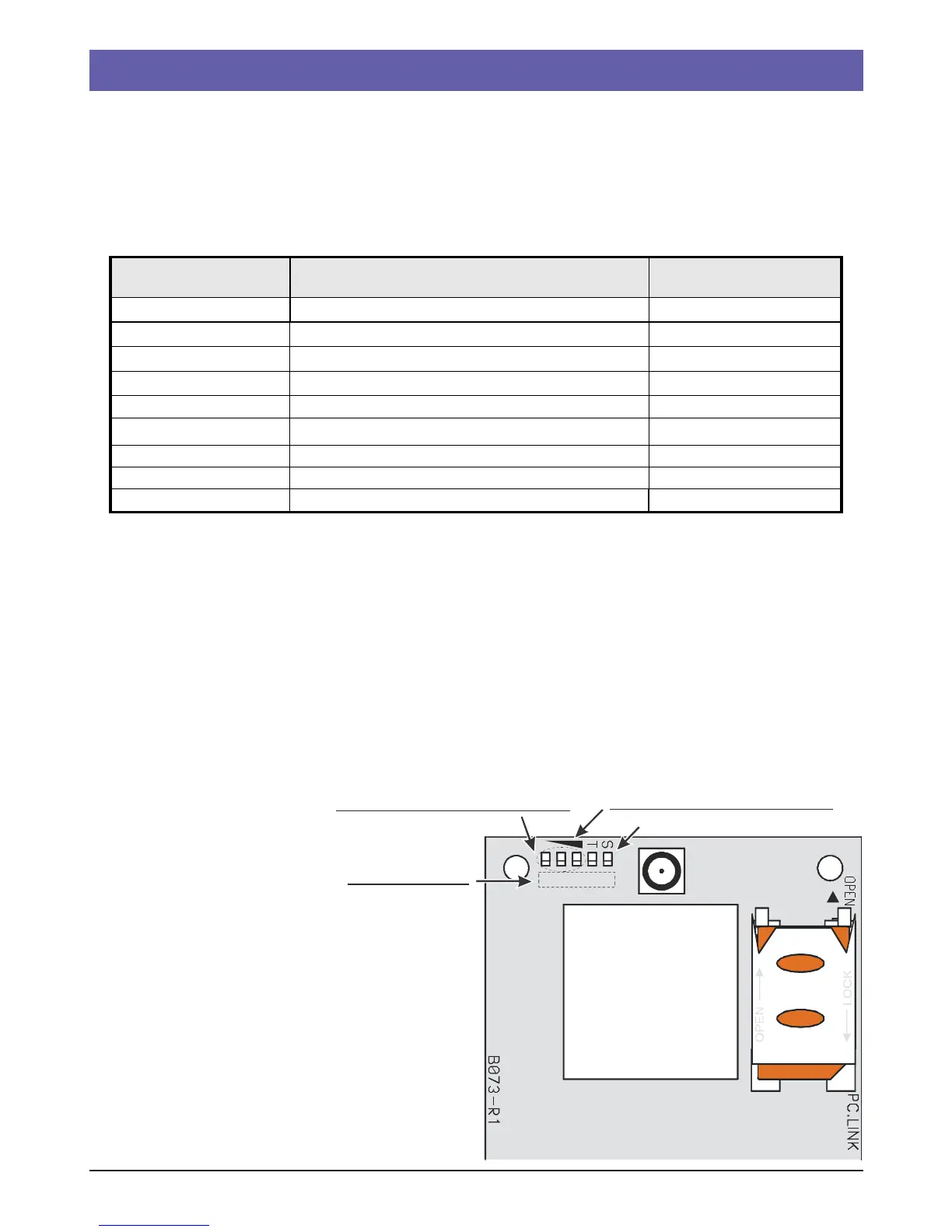

Fig. 4 - LED de control
12
3
4
5
Numeración LED
(referencias ausentes en el
circuito electrónico).
Esta numeración ha sido
i
nsertada únicamente para una
mejor identificación deñ LED
en el seno del documento.
LED Indicadores de campo GSM
Símbolo de nivel de señal GSM
LED de control
Prioridad de
señalización
Tipo de mal funcionamiento Parpadeos LED ROJO
1 (ALTA)
Problema Firmware (firmware incorrecto) 1
2
Problema de alimentación 2
3
Problema del módulo GSM 3
4
Problema SIM 4
5
Problema de recepción GSM 5
6
Problema GPRS 6
7
Receptor no disponible 7
8 (BAJA)
Receptor de supervisión ausente (receptor 1) 8
Ninguna avería Apagado
