8. Quando ligar o dispositivo, verifique que todos os LEDs verdes estejam piscando, neste estado o dispositivo está na fase de inicialização.
9. Verifique a intensidade do sinal:
– certificar-se de que pelo menos um LED verde esteja ligado; todos os LED verdes ligados indicam uma cobertura ideal;
– se os LEDs verdes estiverem apagados, significa que a intensidade do sinal NÃO é suficiente; mude a posição da
antena até quando obter uma intensidade aceitável, indicada por ao menos um LED verde aceso.
10. Feche a tampa da Central.
Ligue a alimentação e os circuitos telefónicos só após o Dispositivo ter sido fixado e ter sido ligado ao
circuito de terra do edifício.
!!
!!
! Antes de inserir ou remover o cartão SIM, certifique-se de que o Dispositivo NÃO está alimentado.
ANT-EU Antena remota
Para a montagem da antena remota de exterior ANT-EU consulte as instruções fornecidas com este produto.
A antena ANT-EU é utilizado para fornecer o Communicator um campo GSM de maior intensidade.
GS3105-BA, GS3125-BA ou GS3100-BX
Veja a figura 1.
1. Marcar a posição dos furos [19] para a fixação no muro do fundo metálico [17].
2. Realize os furos no muro nas posições marcadas.
3. Introduza os 4 suportes da placa [16] nos furos no fundo metálico [27].
4. Passe os cabos para as ligações através da abertura presente no fundo [22].
5. Fixe o fundo metálico ao muro através das buchas (não fornecidas).
!!
!!
! Preste atenção para não danificar fios ou tubos encaixados no muro.
6. Posicione a placa electrónica (não fornecida com o GS3100-BX) nos suportes [16] e empurre-a para o fundo até
bloqueá-la na sua posição, como indicado na Figura 1.
7. Ligue o cabo da antena [3] ao conector na Placa electrónica [4].
8. Passe o cabo da antena [3] abaixo da lingueta de fixação do cabo [26], e depois através da abertura [23].
9. Posicione a antena [1] no lado superior
do fundo de modo que a base magnética
[2] fique aderente à superfície.
A antena pode ser posicionada no
lado superior do fundo, no pondo
mais adequado a receber o sinal GSM.
10. Se necessário, monte o Desviador
Anti-sabotagem MAXIASNC [15]
(opcional) sobre os pinos, como
indicado na Figura 1.
A alavanca do Desviador deve estar
orientada conforme indicado na Fi-
gura 1, caso contrário o dispositi-
vo não irá funcionar correctamente.
11. Efectuar as ligações sobre o bloco de
terminais [10] como descrito no parágrafo
"Ligações" e, se necessário, a ligação
do Desviador anti-sabotagem (para ligar
o Desviador anti-sabotagem, consulte
"Ligações->Ligações auxiliares").

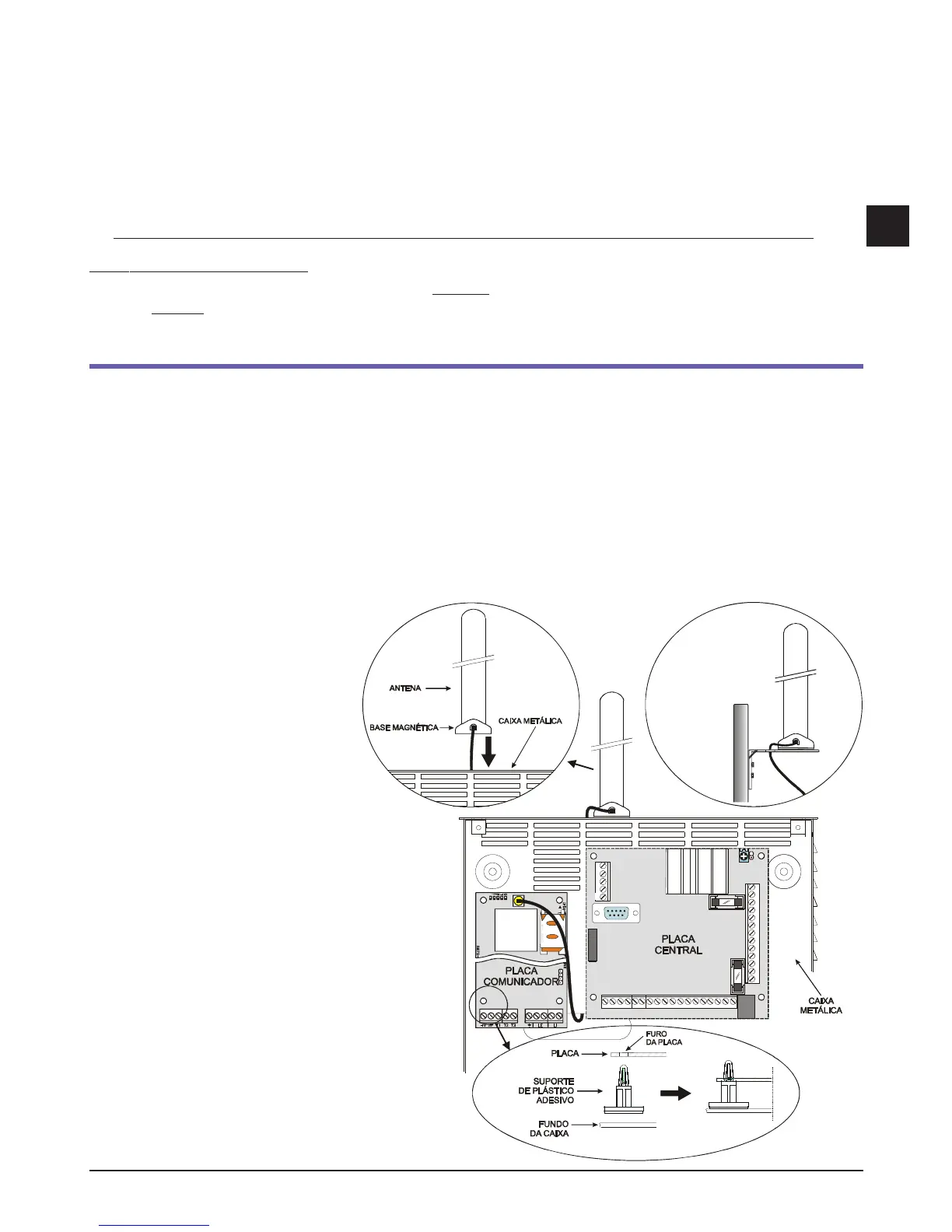

Fig. 2 - Montagem da placa dentro
da central
