Česky
Instalační manuál
Klávesnice HS2TCHP lze použít v zabezpečovacích systémech až do 128 zón v systému.
Tyto klávesnice jsou kompatibilní s ústřednami HS2016/32/64 a HS20128 v1.0 a novější.
Specifikace
• Rozsah pracovních teplot 0°C až +49°C
• Hmotnost: 405g
• Vlhkost (max.) 93% nekondenzující
• Krytí IP30, IK04 (kromě dotykového displeje)
• Napájecí napětí 11,3-12,5V
DC
• Signalizace vybité baterie 9V
DC
• Připojení k ústředně pomocí 4-vodičové sběrnice Corbus
• Délka sběrnice ke klávesnici max. 101m;
max. 54m; zvýšené podsvícení povoleno
• Počet klávesnic v systému max. 16 (nutné zajistit odpovídající napájení)
• Proudový odběr 100mA (displej vypnut)
160mA (displej zapnut, alarm)
230mA (displej zapnut, alarm-zvýšené podsvícení)
Poznámka: Do proudového odběru není započítáno50mA (max.) týkající se PGM
• Tamper kontakt proti sundání ze zdi
• 5 programovatelných funkčních tlačítek
• Kontrolky Připraveno (zelená LED), Zapnuto (červená LED), Porucha (žlutá LED),
AC síť (zelená LED) a Domů (bílá LED)
• Rozměry klávesnice 191 x 126 x 20,35mm (š x v x h)
• 7" barevný dotykový displej 155 x 86mm (š x v)
• Slot pro SD kartu (aktualizace FW, prohlížení fotografií). SD kartu lze v případě
potřeby naformátovat v PC a FAT16 nebo FAT32. Maximální velikost podporované
SD karty je 32GB.
• Kabeláž klasické 4 vodiče
• Horizontální pozorovací úhel 70° (typicky)
• Vertikální pozorovací úhel 70° (ze shora) a 50° (ze spodu)
• Jas 280cd/m2
Obsah balení
Jedno balení klávesnice obsahuje následující součásti:
• Jednu klávesnici
• Pět šroubů a pět hmoždinek pro montáž
• Jeden Tamper kontakt
• Jeden instalační manuál a uživatelský manuál
Montáž
Klávesnici byste měli upevnit na místě, které je při příchodu a odchodu snadno přístupné.
Jakmile máte vybráno suché a bezpečné místo, proveďte montáž klávesnice podle
následujících kroků:
1. Vyjměte SD kartu před tím, než rozeberete klávesnici (viz. obrázek 1)
Varování: Pokud před rozebráním klávesnice nevyjmete SD kartu, dojde k poškození
klávesnice
2. Vyšroubujte šroubek ve spodní části klávesnice
3. Vložte plochý šroubovák do otvorů ve spodní části klávesnice a pak pohybem
šroubováku uvolněte přední část klávesnice z plastových zad.

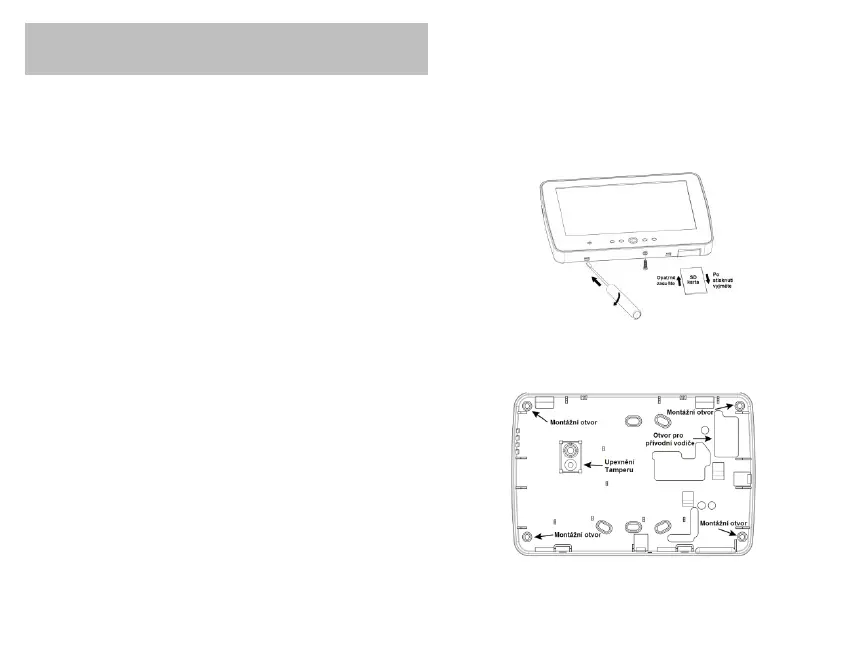

Obrázek 1: Rozebrání klávesnice
4. Upevněte zadní kryt klávesnice na stěnu, využijte připravené montážní otvory (viz.
obrázek 2). Použijte všechny čtyři dodané šrouby. Pokud se klávesnice připevňuje na
sádrokartonovou desku, použijte dodané plastové hmoždinky. Při použití tamperu
klávesnice, upevněte destičku s tamperem na stěnu pomocí šroubku.
Obrázek 2: Montáž zadního krytu
5. Otvorem pro přívodní vodiče přiveďte do klávesnice sběrnici a připojte ji do
svorkovnice (viz. kapitola Zapojení vodičů).
6. Umístěte klávesnici do zadního krytu, ujistěte se, že je kabel pokud možno co nejvíce
zasunutý do zdi. Veďte kabel vnitřkem klávesnice, přičemž se ujistěte, že se vyhýbá
