Affichage de la force du signal du réseau cellulaire – Clavier ACL uniquement
La force du signal du réseau cellulaire estaffichée sur l’écran d’un clavier ACL en accédant à la section de programmation
de l’installateur [850]. L’écran ACL indique l’état d’activation de la carte SIM suivi d’une barre à 5niveaux de force du
signal. L’affichage est actualisé automatiquement toutes les trois secondes.Pour la relation entre les barres de force de
signal, le niveau CSQ et le niveau de signal en dBm,consultez «Force du signal radio».

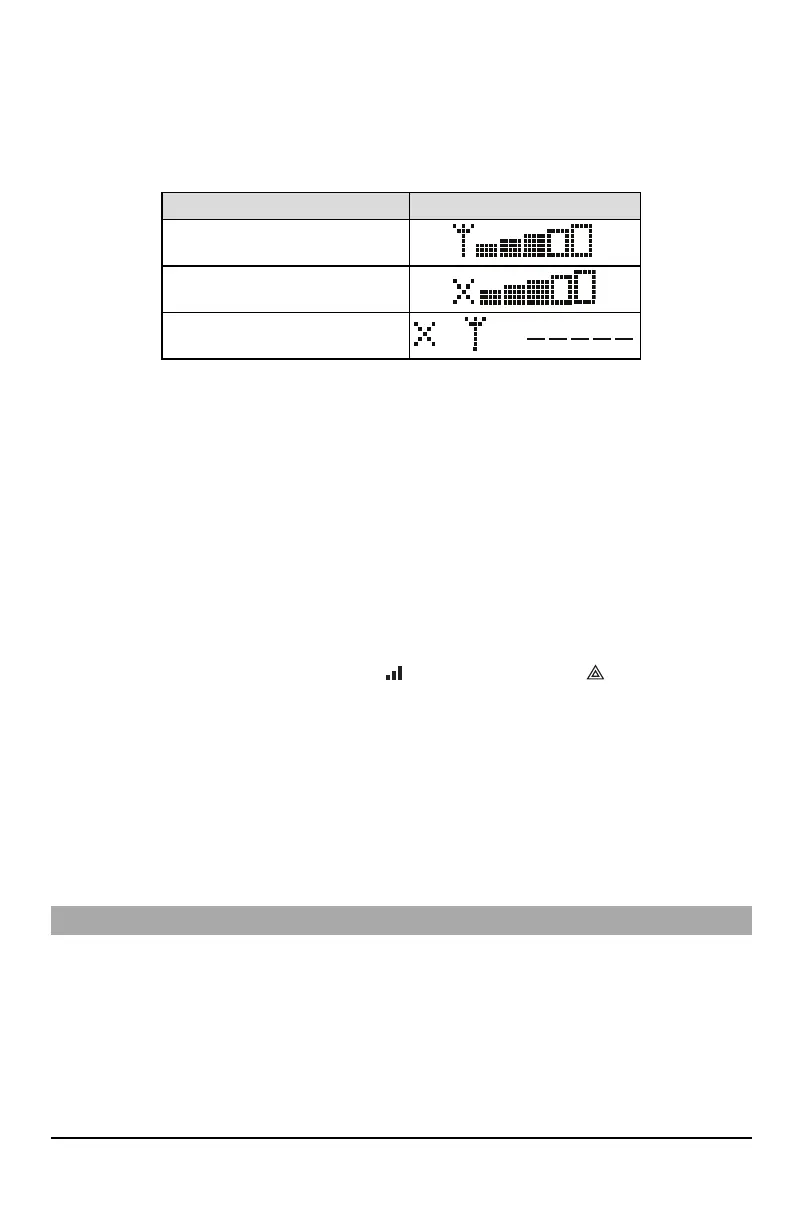

Tableau 4: Affichage de la force du signal
Description Affichage
Carte SIM active et force du signal actuel
Carte SIM inactive et force du signal actuel
Signal radio non enregistré
REMARQUE: Si la force de signal nécessaire est trop faible avec la centrale à son emplacement actuel, elle doit être
déplacée ou une antenne externe estindispensable.
Si nécessaire, les kits d’extension d’antenne 3G/GPRS suivantssont disponibles pour l’installateur:
l GS-15ANTQ - 4,57m (15pieds) Kit d’extension d’antenne interne (convient pour un montage en intérieur).
l GS-25ANTQ - 7,62m (25pieds) Kit d’extension d’antenne extérieure (convient pour montage en intérieur/extérieur).
l GS-50ANTQ - 15,24m (50pieds) Kit d’extension d’antenne extérieure (convient pour montage en intérieur/extérieur).
Des instructions spécifiques d’installation de l’extension d’antenne sont fournies avec ce kit. Respectez toutes les ins-
tructions de sécurité électrique pour l’installation de l’antenne. Tout le câblage de l’équipement doit être pleinement
conforme aux normesetaux réglementations locales.
3.
Si nécessaire, installez l’extension d’antenne et procédez comme suit pour déterminer le meilleur emplacement pour
le positionnement de l’antenne:
a.
Débranchez l’antenne fouet blanche de la centrale.
b.
Fixez une extrémité du câble d’extension d’antenne au connecteur fileté d’antenne de la centrale et l’autre extré-
mité à l’antenne externe.
4.
Déplacez l’extension d’antenne à différents emplacements en observant les deux témoins LED verts sur la centrale.
a. Poursuivez le repositionnement de l’extension d’antenne jusqu’à recevoir une force de signal acceptable (au
minimum un témoin LED vert allumé fixe).
REMARQUE: La force minimale du signal est: témoin LED1 vert clignotant et témoin LED jaune éteint.
Si le témoin LED1 vert estclignotant, il faut envisager un repositionnement.
b.
Montez le support d’extension d’antenne à l’emplacement qui a donné la meilleure force de signal.
5.
Vous pouvez également repositionner la centrale pour améliorer la force du signal. Démontez la centrale et dépla-
cez-la ailleurs pour obtenir la force de signal voulue. Si la centrale est déplacée pour améliorer la force du signal,
montez-la au nouvel emplacement.
6.
Quand l’emplacement final de la centrale/l’antenne est défini, allez au paragraphe Programmation initiale de la cen-
trale.
REMARQUE: Si la carte SIM n’estpas activée, le test d’emplacement indiquera la force du signal de la tour cellulaire la
plus proche.
REMARQUE: Entre deux affichages de la force de signal, les témoins LED de force du signal clignotent de façon alternée
si une carte SIM inactive estutilisée. Le clignotement indique que le module tente de joindre le réseau cellulaire et
ne durera qu’un court moment.
Programmation initiale de la centrale
Affichage des données à partir du clavier
l
Options de bascule des sections: le numéro s’affiche lorsque l’option de bascule est à l’état «Allumé» et il ne s’af-
fiche pas lorsqu’elle est à l’état «Éteint». (par exemple, les options de bascule afficheront: [--3--6--]. Les options3 et 6
sont à l’état «Allumé», toutes les autres sont à l’état «Éteint»). Appuyer sur les touches1 à 8 permet de faire basculer
alternativement l’option entre Allumé et Éteint.
l
Données hexa/décimales: les valeurs qui sont fournies avec deux valeurs par défaut, séparées par le caractère «/»,
utilisent le format suivant: hexadécimal suivi d’un équivalent décimal (par ex., par défaut [0BF5/3061]). Les nombres
hexadécimaux sont indiqués avec tous les zéros d’en tête sur la longueur complète du champ défini pour le nombre.
32
