Montieren Sie das Modul an der dafür vorgesehenen Klammer
und stellen Sie es in einer für Sie komfortablen Position ein.
1
Schrauben Sie das Metallteil 1 vorne an das Bassdrum-Pad an.
4
3
Schrauben Sie die Metallteile 3 und 4 aneinander
2
3
1
2
4
3
Schrauben Sie die Streben 3 und 4 an die beiden
Metallteile 1 und 2 an.
4
Schrauben Sie das Metallteil 2 an der Rückseite an das
Bassdrum-Pad an.

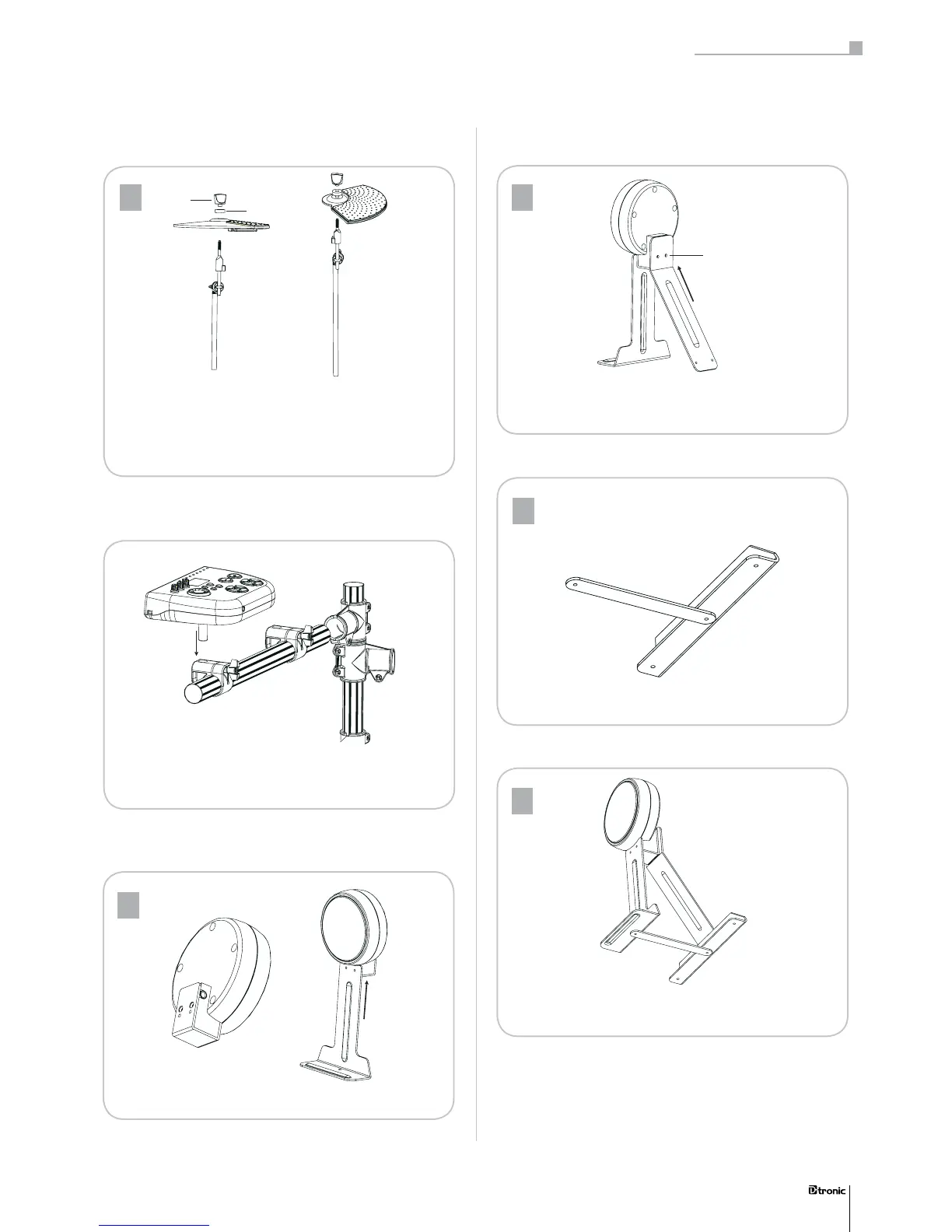

Teil 1: Aufbau des Schlagzeuges
7
2
1. Schrauben Sie die obere Flügelschraube vom jeweiligen
Beckenhalter ab und nehmen Sie den Beckenlz vom Becken-
halter.
2. Setzen Sie das jeweilige Pad auf den Beckenhalter und xie-
ren Sie es mit dem Beckenlz und der Flügelschraube.
Montieren des Drum-Moduls
Montieren des Bassdrum-Pads
1
HiHat
Becken
Crash + Ride
Becken
