B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V

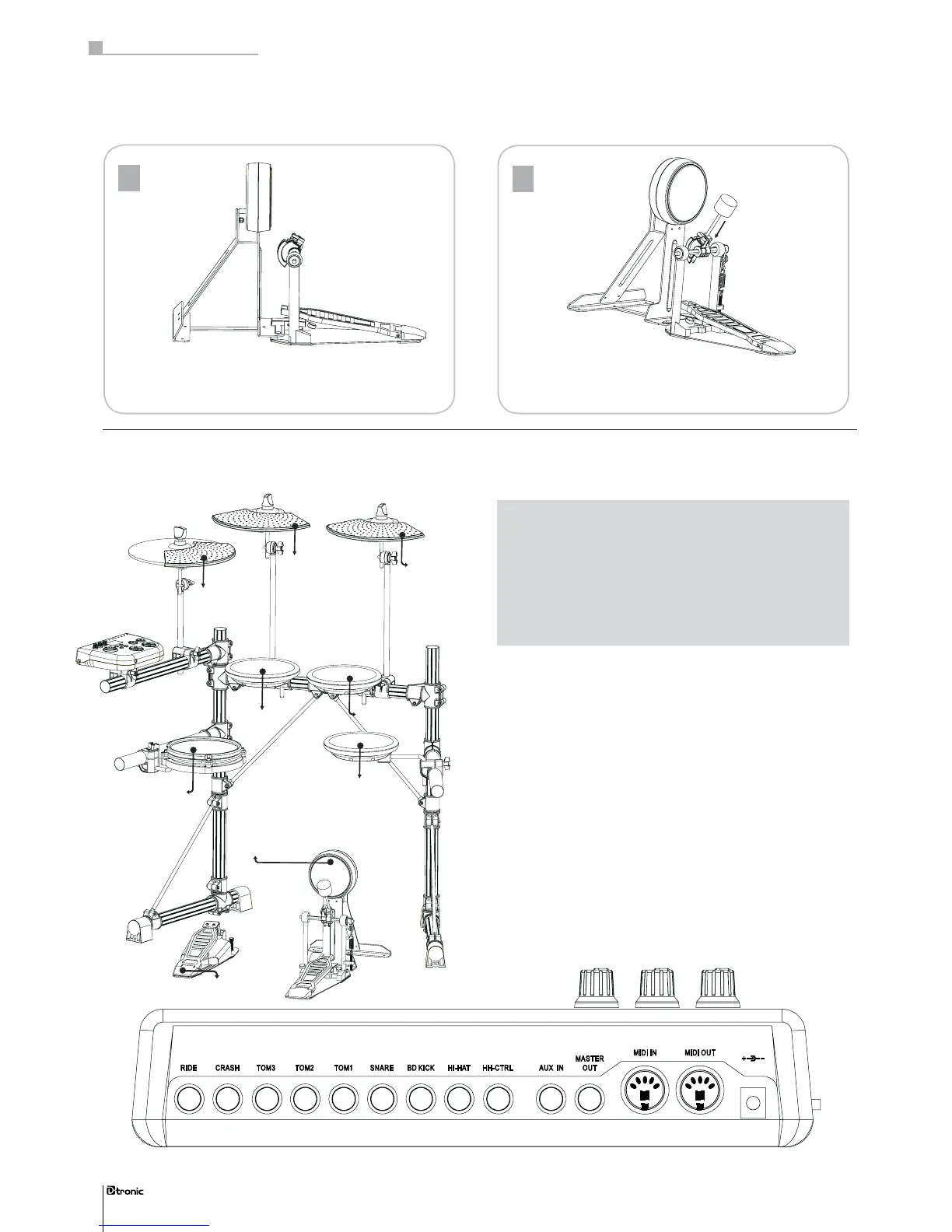

Montieren Sie das Bassdrum-Pedal mittig am Ständer des
Bassdrum-Pads.
1
Montieren Sie den Filzschlägel am Bassdrum-Pedal und
schrauben Sie ihn mit dem Stimmschlüssel fest.
2
Teil 1: Aufbau des Schlagzeuges
8
ACHTUNG!
Um einen elektrischen Schlag und Schäden am Gerät zu
vermeiden, achten Sie darauf, dass das D-TRONIC-Set und
alle angeschlossenen Geräte ausgeschaltet sind, bevor Sie
die Verbindungen zu den Ein- und Ausgangsbuchsen des
Gerätes vornehmen.
Anschluss der Pads an das Soundmodul
Schließen Sie das jeweilige Pad an die zugehörigen Trigger-
Eingangsbuchsen auf der Rückseite des Drum-Moduls an. Alle
Eingangsbuchsen und Kabel sind entsprechend beschriftet.
Achten Sie darauf, dass Sie das jeweilige Pad an die zugehö-
rige Eingangsbuchse anschließen, um eine korrekte Funktion
des Gerätes zu gewährleisten.
mit RIDE
mit CRASH
mit HI-HAT
mit TOM1
mit TOM2
mit TOM3
mit BD KICK
mit HH CTRL
mit SNARE
Montieren des Bassdrum-Pedals
Anschließen der Pads an das Drum-Modul
