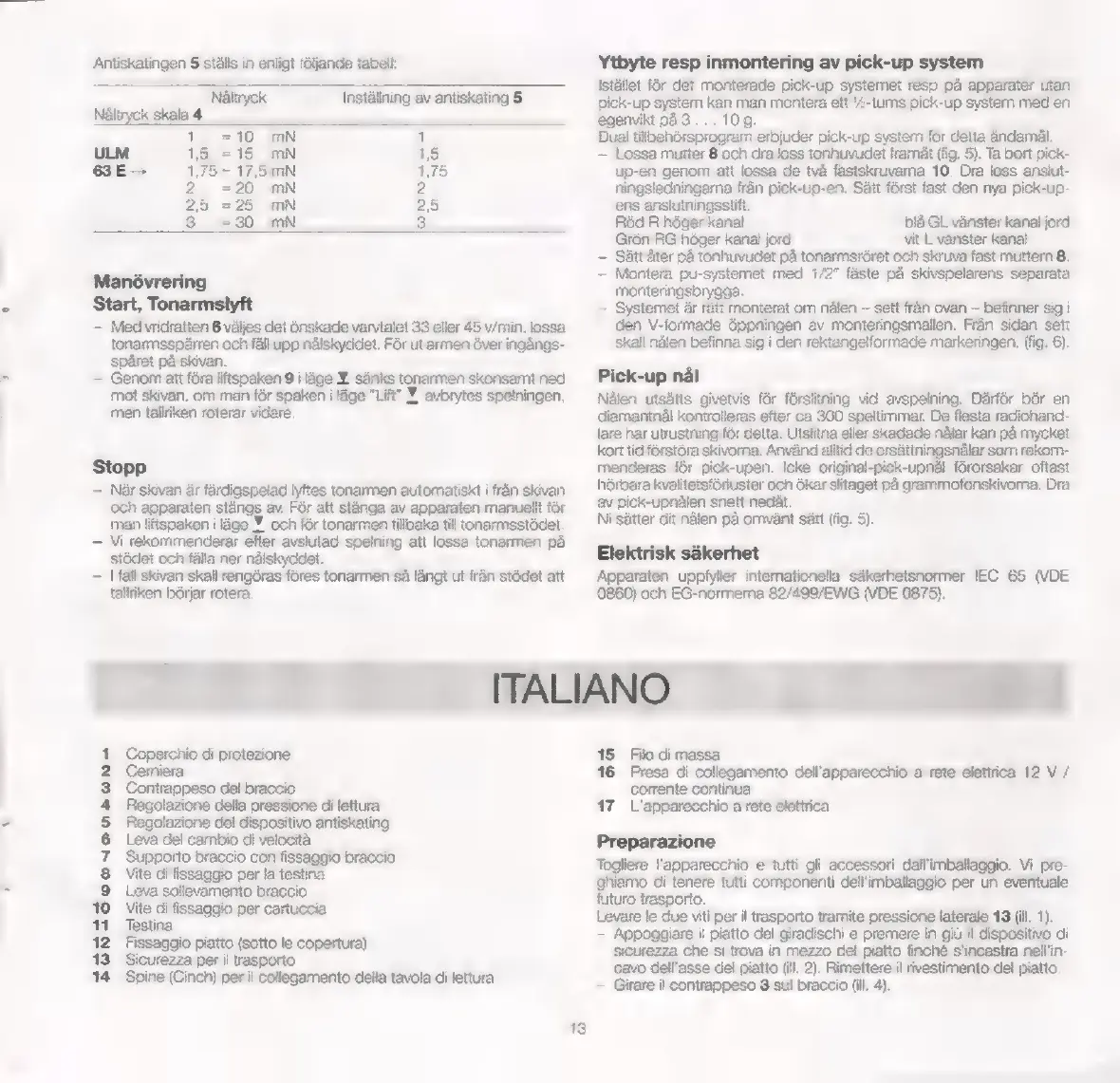

Antiskatingen 5 ställs in enligt följande tabell:
Náltryck Instállning av antiskating 5
Náltryck skala 4
1 =10 тм 1
ULM 1,6 =15 mN 1,5
63E=> 1,75 = 17,5 mN 1,75
2 =20 mN 2
25 =25 mN 2,5
3 «30 MN 3
Manövrering
Start, Tonarmslyft
— Med vridratten 6 väljes det önskade varvtalet 33 eller 45 v/min, lossa
tonarmsspárren och fall upp nálskyddet. För ut armen över ingängs-
spåret på skivan.
— Genom att föra liftspaken 9 i läge X sänks tonarmen skonsamt ned
mot skivan, om man för spaken i läge "Lift" Y. avbrytes spelningen,
men tallriken roterar vidare.
Stopp
= När skivan är färdigspelad lyftes tonarmen automatiskt i från skivan
och apparaten stängs av. För att stänga av apparaten manuellt för
man liftspaken i läge У. och för tonarmen tillbaka till tonarmsstödet.
— Vi rekommenderar efter avslutad spelning att lossa tonarmen på
stödet och fälla ner nålskyddet.
— | fall skivan skall rengöras föres tonarmen så långt ut från stödet att
tallriken börjar rotera.
Ytbyte resp inmontering av pick-up system
Istället för det monterade pick-up systemet resp på apparater utan
pick-up system kan man montera ett 1⁄2-tums pick-up system med en
egenvikt på 3...109.
Dual tillbehórsprogram erbjuder pick-up system för detta ändamål.
— Lossa mutter 8 och dra loss tonhuvudet framát (fig. 5). Ta bort pick-
up-en genom att lossa de tvà fástskruvama 10. Dra loss anslut-
ningsledningama fràn pick-up-en. Sätt fórst fast den nya pick-up-
ens anslutningsstift.
Röd R höger kanal blå GL vänster kanal jord
Grön RG höger kanal jord vit L vänster kanal
— Sätt åter på tonhuvudet på tonarmsröret och skruva fast muttern 8.
- Montera pu-systemet med 1/2" fäste pà skivspelarens separata
monteringsbrygga.
~ Systemet är rätt monterat om nålen — sett från ovan — befinner sig i
den V-formade öppningen av monteringsmallen. Från sidan sett
skall nålen befinna sig i den rektangelformade markeringen. (fig. 6).
Pick-up nål
Nålen utsätts givetvis för förslitning vid avspelning. Därför bör en
diamantnál kontrolleras efter ca 300 speltimmar De flesta radiohand-
lare har utrustning för detta. Utslitna eller skadade nålar kan på mycket
kort tid förstöra skivorna. Använd alltid de ersättningsnålar som rekom-
menderas för pick-upen. Icke original-pick-upnål förorsakar oftast
hörbara kvalitetsförluster och ökar slitaget pà grammofonskivoma. Dra
av pick-upnálen snett nedåt.
Ni sätter dit nålen på omvänt sätt (fig. 5).
Elektrisk säkerhet
Apparaten uppfyller internationella säkerhetsnormer EC 65 (VDE
0860} och EG-normerna 82/499/EWG (VDE 0875).
Coperchio di protezione
Cemiera
Contrappeso del braccio
Regolazione della pressione di lettura
Regolazione del dispositivo antiskating
Leva del cambio di velocità
Supporto braccio con fissaggio braccio
Vite di fissaggio per la testina
Leva sollevamento braccio
Vite di fissaggio per cartuccia
Testina
Fissaggio
piatto
(sotto
le
copertura)
Sicurezza
per
il
trasporto
Spine (Cinch) per il collegamento della tavola di lettura
LONDON RCA ~
13
15 Filo dimassa
16 Presa di collegamento dell'apparecchio a rete elettrica 12 V /
comente continua
17 L'apparecchio a rete elettrica
Preparazione
Togliere l'apparecchio e tutti gli accessori dall'imballaggio. Vi pre-
ghiamo di tenere tutti componenti dell'imballaggio per un eventuale
futuro trasporto.
Levare le due viti per il trasporto tramite pressione laterale 13 (ill. 1).
— Appoggiare il piatto del giradischi e premere in giù il dispositivo di
sicurezza che si trova in mezzo del piatto finché s'incastra nell'in-
cavo dell'asse del piatto (ill. 2). Rimettere il rivestimento del piatto.
— Girare il contrappeso 3 sul braccio (ill. 4).
