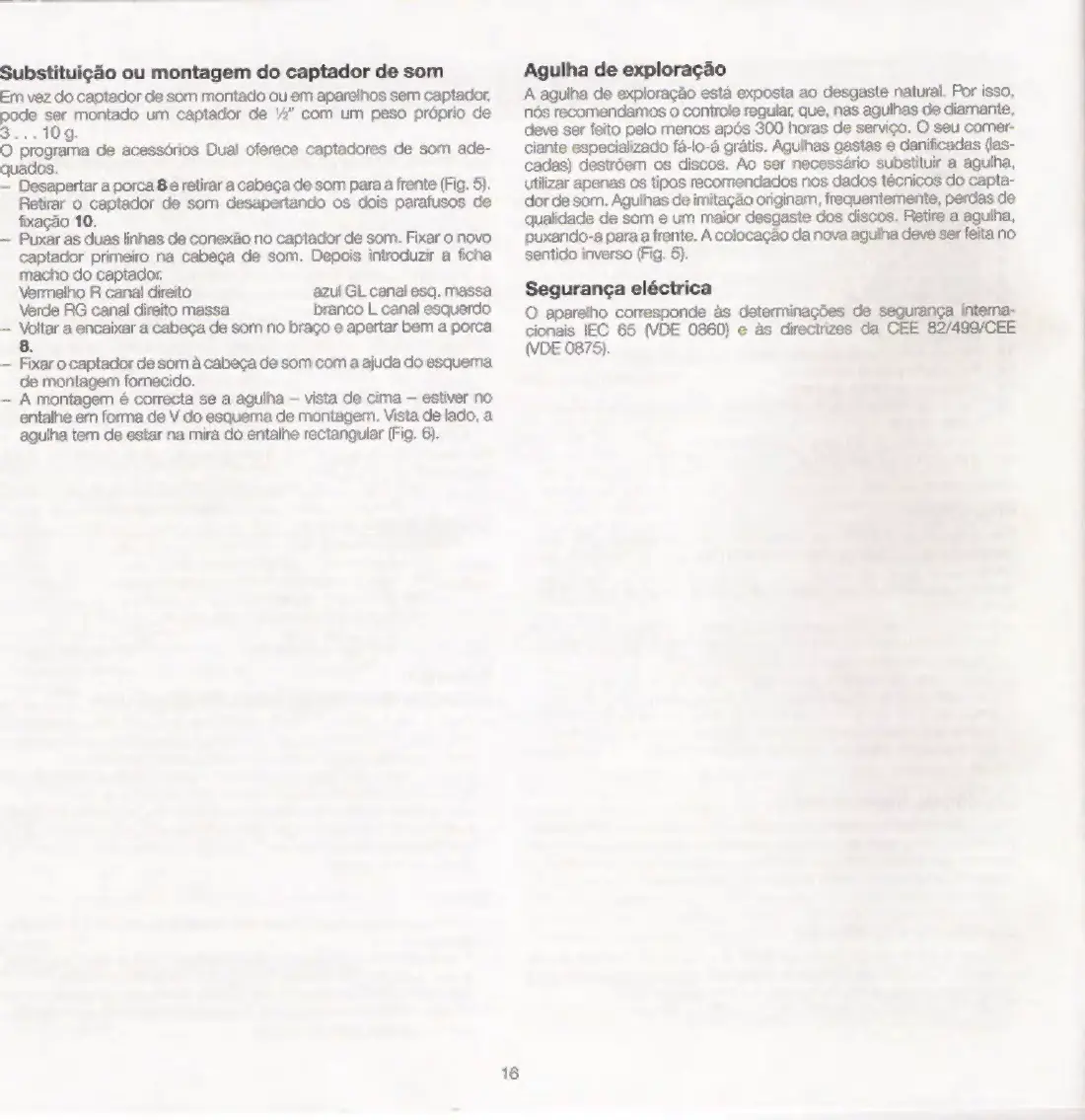

Substituição ou montagem do captador de som
Em vez do captador de som montado ou em aparelhos sem captador,
pode m montado um captador de 1⁄2" com um peso próprio de
3...109.
O progra de acessórios Dual oferece captadores de som ade-
quados.
- Desapertar a porca 8 e retirar a cabeça de som para frente (Fig. 5).
Retirar o captador de som desapertando os dois parafusos de
fixação 10.
— Puxar as duas linhas de conexão no captador de som. Fixar o novo
captador primeiro na cabeça de som. Depois introduzir a ficha
macho do captador,
Vermelho R canal direito azul GL canal esq. massa
Verde RG canal direito massa branco L canal esquerdo
- HORAIRE ij lità S aparer Sern a porca
— Fixaro captador de som à cabeça de som com a ajuda do esquema
de montagem fornecido.
— A montagem é correcta se a agulha — vista de cima — estiver no
entalhe em forma de V do esquema de montagem. Vista de lado, a
agulha tem de estar na mira do entalhe rectangular (Fig. 6).
16
Agulha de exploração
A agulha de exploração está exposta ao desgaste natural. Por isso,
nós
recomendamos
o
controle
regular,
que,
nas
agulhas
de
diamante,
deve ser feito pelo menos após 300 horas de serviço. O seu comer-
ciante especializado fá-lo-á grátis. Agulhas gastas e danificadas (las-
cadas) destróem os discos. Ao ser necessário substituir a agulha,
utilizar apenas os tipos recomendados nos dados técnicos do capta-
dor de som. Agulhas de imitação originam, fraquentemente, perdas de
qualidade de som e um maior desgaste dos discos. Retire a agulha,
puxando-a para a frente. A colocação da nova agulha deve ser feita no
sentido inverso (Fig. 5).
Segurança eléctrica
O aparelho corresponde às determinações
cionais IEC 65 (VDE 0860) e às directrizes
(VDE 0875).
de segurança intema-
da CEE 82/499/CEE
