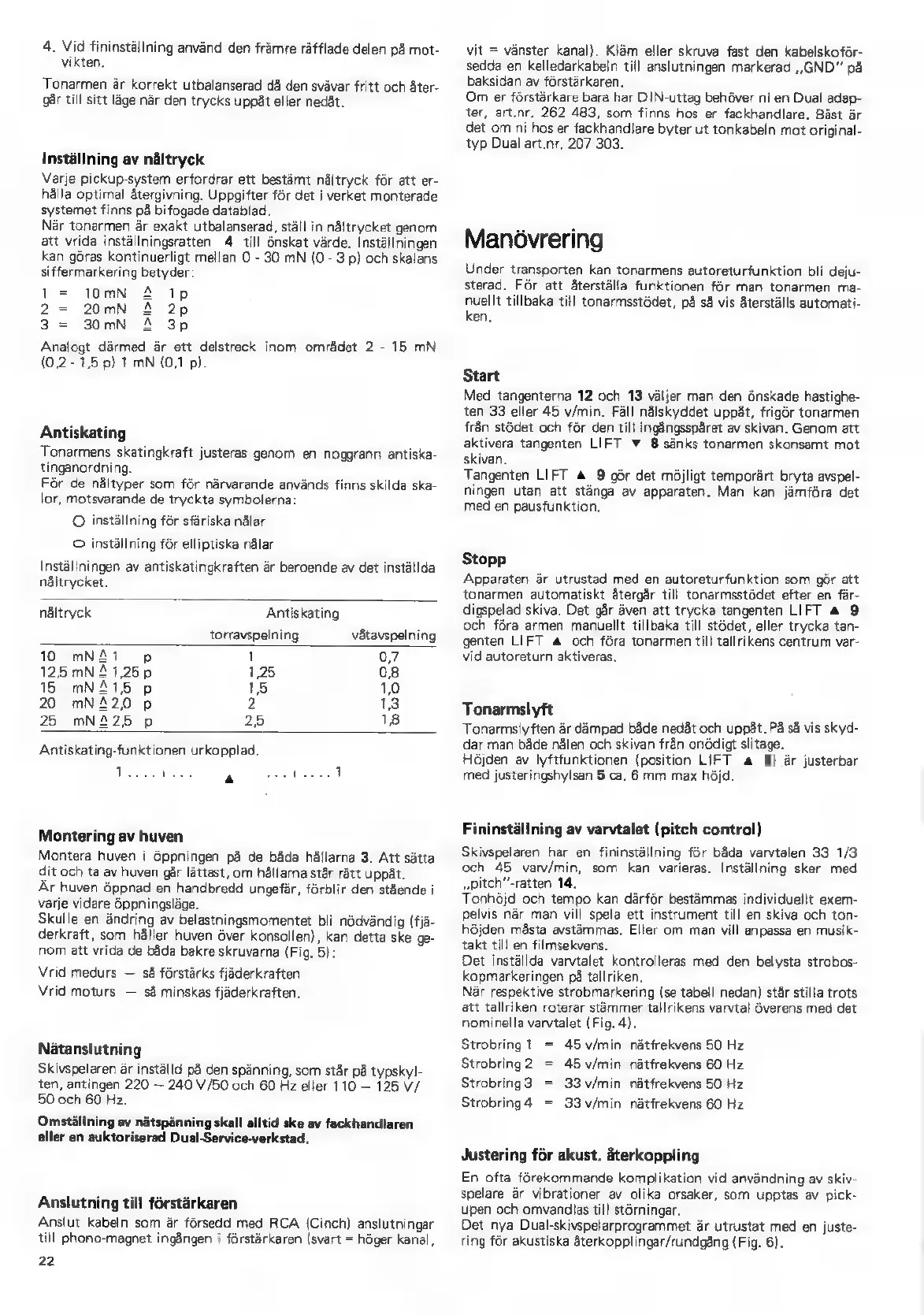

4.
Vid
fininstállning
använd
den
främre
räfflade
delen
pà
mot-
vikten.
Tonarmen
är
korrekt
utbalanserad
dä
den
svävar
fritt
och
äter-
gâr
till
sitt
läge
när
den
trycks
uppät
eller
nedät.
Inställning av nältryck
Varje
pickup-system
erfordrar
ett
bestämt
nältryck
för
att
er-
hälla
optimal
ätergivning.
Uppgifter
för
det
i
verket
monterade
systemet
finns
pà bifogade
datablad.
När tonarmen är exakt utbalanserad, ställ in nältrycket genom
att vrida inställningsratten 4 till önskat värde. Inställningen
kan
göras
kontinuerligt
mellan
O
-
30
mN
(0
-
3
p)
och
skalans
siffermarkering betyder:
1= 10mN A 1p
20mN A 2p
30 mN 3p
Analogt därmed är ett delstreck inom omrädet 2 - 15 mN
(0,2- 1,5 p) 1 mN (0,1 p).
Antiskating
Tonarmens
skatingkraft
justeras
genom
en
noggrann
antiska-
tinganordning.
För de nältyper som för närvarande används finns skilda ska-
lor, motsvarande de tryckta symbolerna:
O inställning för sfäriska nälar
© inställning för elliptiska nälar
Inställningen av antiskatingkraften är beroende av det inställda
nältrycket.
nältryck Antiskating
torravspelning vätavspelning
10 mNAT p 1 0,7
12,5 mN A 1,25p 1,25 08
15 mNA15 p 15 10
20 mNA20 p 2 13
25 mN225 p 25 18
Antiskating-funktionen urkopplad.
Mares o awel
Montering av huven
Montera
huven
i
öppningen
pà
de
bäda
hällarna
3.
Att
sätta
dit
och
ta
av
huven
går
lättast,
om
hällarna
står
rätt
uppåt.
Är
huven
öppnad
en
handbredd
ungefär,
förblir
den
stäende
i
varje
vidare
öppningsläge.
Skulle
en
ändring
av
belastningsmomentet
bli
nödvändig
(fjä-
derkraft,
som
häller
huven
över
konsollen),
kan
detta
ske
ge-
nom
att
vrida
de
bäda
bakre
skruvarna
(Fig.
5):
Vrid medurs — sä förstärks fjäderkraften
Vrid moturs — sé minskas fjäderkraften.
Nätanslutning
Skivspelaren är inställd på den spänning, som står på typskyl-
ten,
antingen
220
—
240
V/50
och
60
Hz
eller
110
—
125
V/
50 och 60 Hz.
Omställning av nätspänning skall alltid ske av fackhandlaren
eller en auktoriserad Dual-Service-verkstad,
Anslutning till förstärkaren
Anslut kabeln som är försedd med RCA (Cinch) anslutningar
till phono-magnet ingången i förstärkaren (svart = höger kanal,
22
vit = vänster kanal). Kläm eller skruva fast den kabelskoför-
sedda en kelledarkabeln till anslutningen markerad ,,GND” på
baksidan av förstärkaren,
Om er förstärkare bara har DIN-uttag behöver ni en Dual adap-
ter,
art.nr.
262
483,
som
finns
hos
er
fackhandlare.
Bäst
är
det
om
ni
hos
er
fackhandlare
byter
ut
tonkabeln
mot
original-
typ Dual art.nr. 207 303.
Manövrering
Under transporten kan tonarmens autoreturfunktion bli deju-
sterad.
För
att
återställa
funktionen
för
man
tonarmen
ma-
nuellt
tillbaka
till
tonarmsstödet,
på
så
vis
återställs
automati-
ken.
Start
Med tangenterna 12 och 13 väljer man den önskade hastighe-
ten 33 eller 45 v/min. Fäll nålskyddet uppåt, frigör tonarmen
från stödet och för den till ingångsspåret av skivan. Genom att
aktivera tangenten LIFT ¥ 8 sänks tonarmen skonsamt mot
skivan.
Tangenten LIFT 4 9 gör det möjligt temporärt bryta avspel-
ningen utan att stänga av apparaten. Man kan jämföra det
med en pausfunktion.
Stopp
Apparaten är utrustad med en autoreturfunktion som gör att
tonarmen automatiskt återgår till tonarmsstödet efter en fär-
digspelad skiva. Det går även att trycka tangenten LIFT A 9
och föra armen manuellt tillbaka till stödet, eller trycka tan-
genten LIFT A och föra tonarmen till tallrikens centrum var-
vid autoreturn aktiveras.
Tonarmslyft
Tonarmslyften är dämpad både nedåt och uppåt. På sé vis skyd-
dar man både nålen och skivan från onödigt slitage.
Höjden av Iyftfunktionen (position LIFT 4 9) är justerbar
med justeringshylsan 5 ca. 6 mm max höjd.
Fininställning av varvtalet (pitch control)
Skivspelaren har en fininställning för båda varvtalen 33 1/3
och 45 varv/min, som kan varieras. Inställning sker med
„pitch”-ratten 14.
Tonhöjd och tempo kan därför bestämmas individuellt exem-
pelvis när man vill spela ett instrument till en skiva och ton-
höjden måsta avstämmas. Eller om man vill anpassa en musik-
takt till en filmsekvens.
Det inställda varvtalet kontrolleras med den belysta strobos-
kopmarkeringen pà tallriken.
När respektive strobmarkering (se tabell nedan) stär stilla trots
att tallriken roterar stämmer tallrikens varvtal överens med det
nominella varvtalet (Fig. 4).
Strobring 1 = 45 v/min nätfrekvens 50 Hz
Strobring2 = 45 v/min nätfrekvens 60 Hz
Strobring3 = 33v/min nätfrekvens 50 Hz
Strobring4 = 33 v/min nätfrekvens 60 Hz
Justering för akust. äterkoppling
En ofta förekommande komplikation vid användning av skiv-
spelare är vibrationer av olika orsaker, som upptas av pick-
upen och omvandlas till störningar.
Det nya Dual-skivspelarprogrammet är utrustat med en juste-
ring för akustiska äterkopplingar/rundgäng (Fig. 6).
