Achtung
Dieses Kapitel zeigt die Anordnung und die
Steuerfunktionen an, die für die Steuerung des
Motorrads notwendig sind. Bevor Sie die
entsprechenden Steuerungen verwenden,
müssen Sie daher ist folgende Beschreibung
aufmerksam durchlesen.

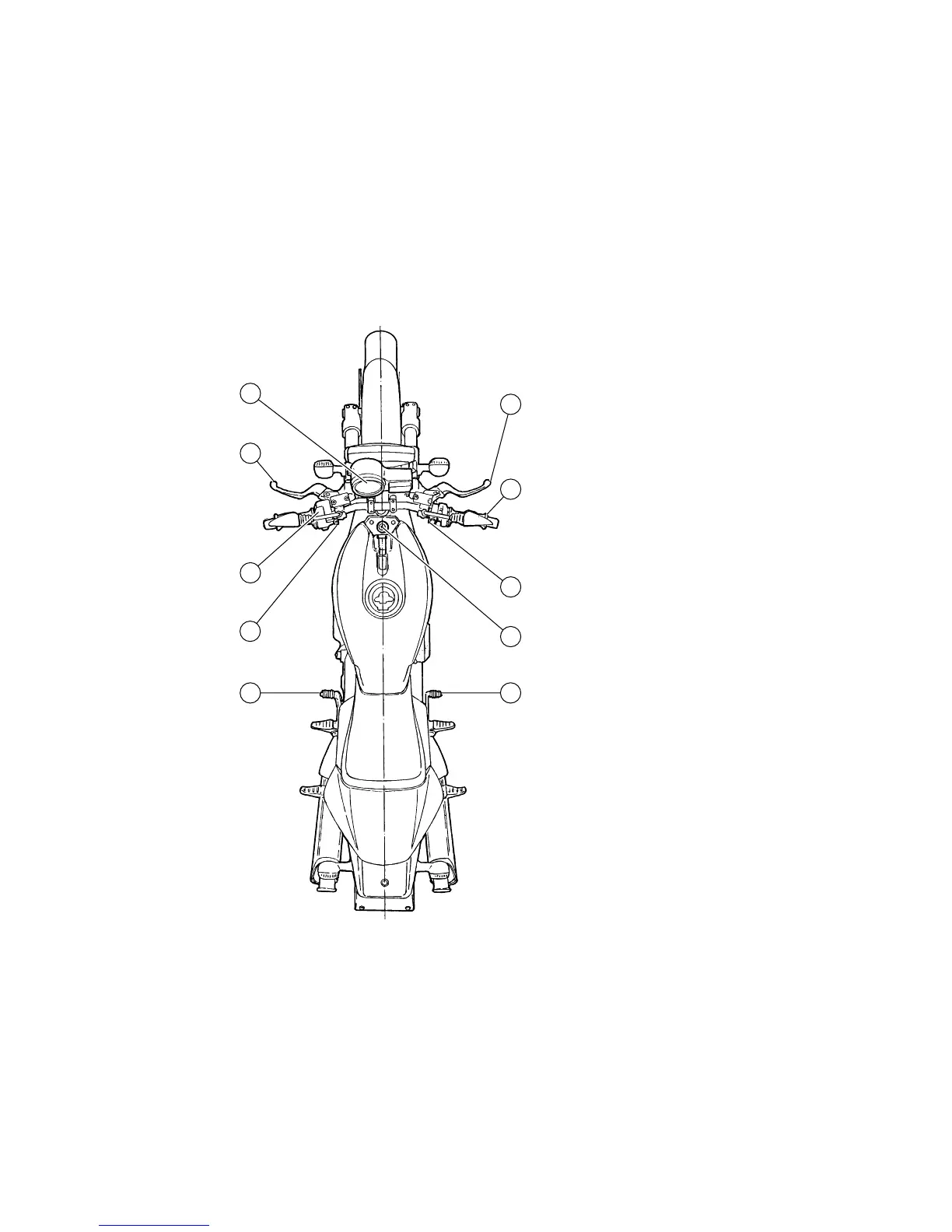

ANORDNUNG DER
MOTORRADSTEUERUNGEN (Abb. 2)
1) Instrumentenbrett.
2) Zündschalter und Lenkradschloß.
3) Linker Umschalter.
4) Kupplungssteuerhebel.
5) Starterhebel.
6) Rechter Umschalter.
7) Gasdrehgriff.
8) Vorderradbremshebel.
9) Gangschaltpedal.
10) Hinterradbremspedal.
