77
fig. 17.2
fig. 17.1
1
5
7 8
2
3
4
6
A
B

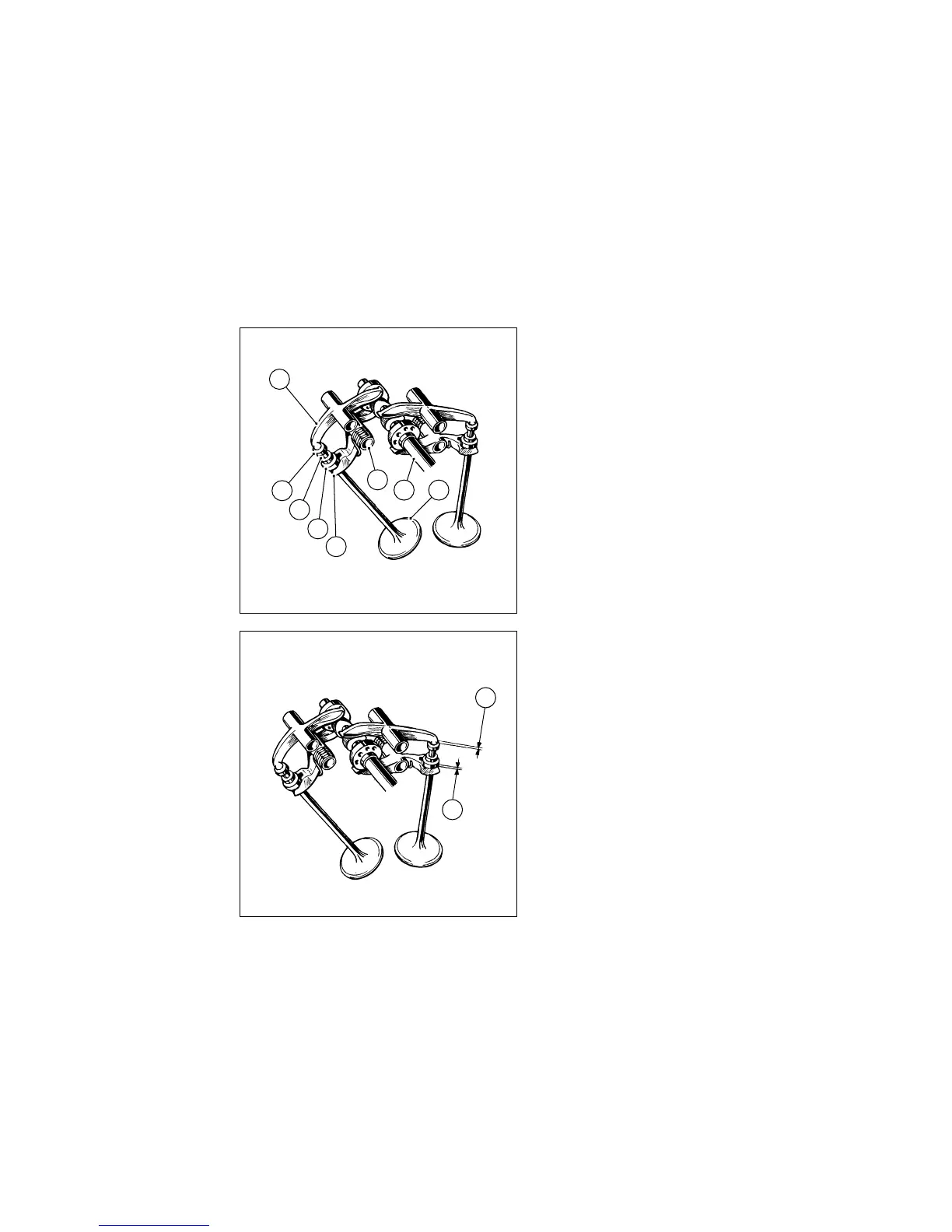

DESMODROMISCHE VENTILSTEUERUNG
(Abb. 17.1)
1) Öffnungsschlepphebel (oder oberer
Kipphebel).
2) Einstellscheibe des Öffnungschlepphebels.
3) Halbringe.
4) Einstellscheibe des Schließkipphebels (oder
unterer Kipphebel).
5) Rückholfeder des Schließkipphebels.
6) Schließkipphebel (oder unterer Kipphebel).
7) Nockenwelle.
8) Ventil.
VENTILSTEUERUNGSDATEN (Abb. 17.2)
Bei kaltem Motor muß sich das Betriebsspiel der
Ventilstössel folgendermaßen zeigen:
A) Öffnungsschlepphebel
Einlaß:
0,05 ÷ 0,12 mm
Auslaß:
0,05 ÷ 0,15 mm
B) Schliesskipphebel
Einlaß und Auslaß:
0,03 ÷ 0,20 mm
Wichtig
Das Betriebsspiel der Ventilstössel stellt
einen besonders wichtigen Parameter im
Hinblick auf die Gewährleistung der Leistungen
und der Lebensdauer des Motors Ihres
Motorrads dar. Wenden Sie sich daher an die
Kundendienststellen der Ducati, um dort, in den
vorgeschriebenen Zeitabständen, diese
Einstellung durchführen zu lassen.
3AMONSTE.PM6 26-10-2009, 10:3877
