ZÜNDUNG

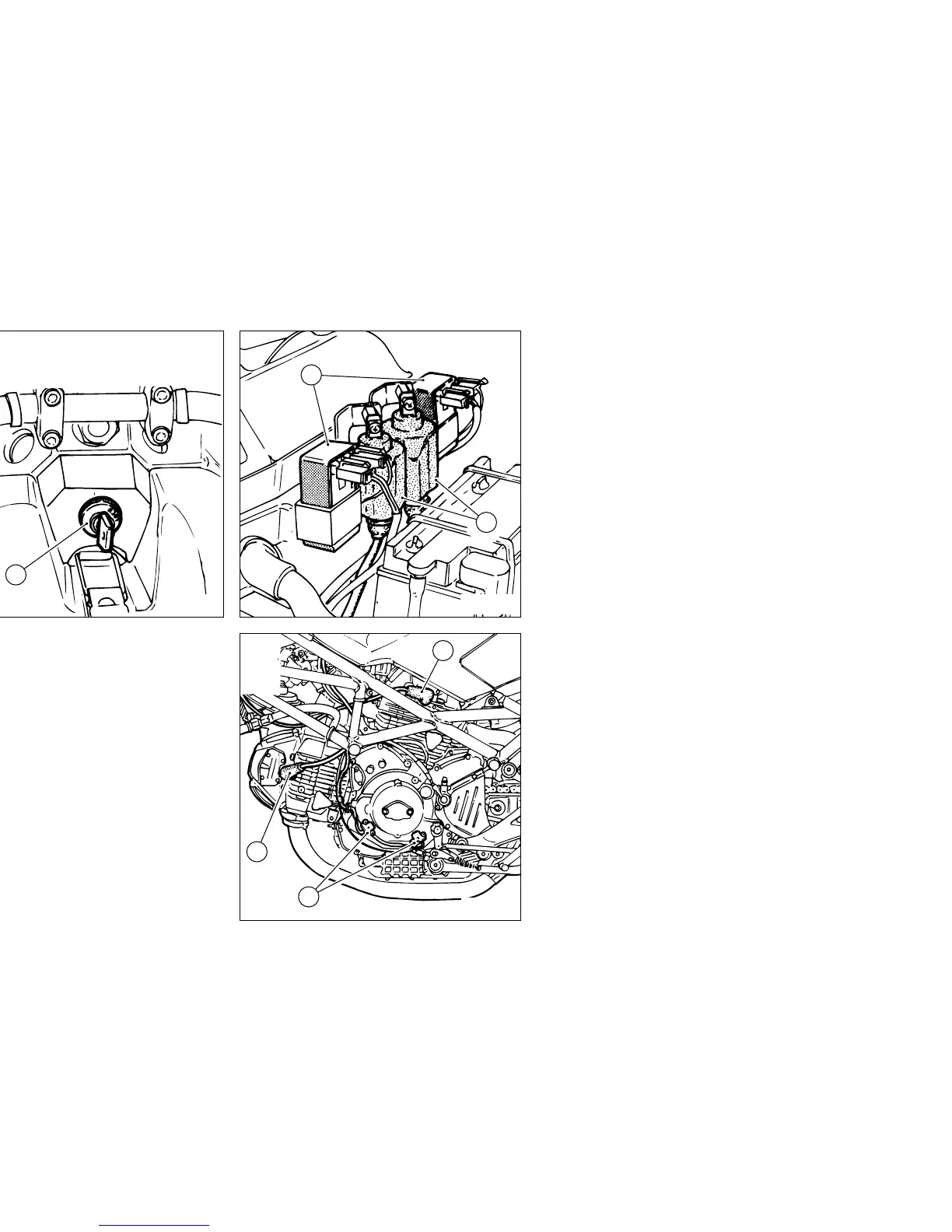

Der System besteht aus:
1) Zündschlüssel, vor dem Tank (Abb. 18.1).
2) Steuergehäuse für die elektronische Zündung,
am Filterkasten unter dem Tank (Abb. 18.2).
3) Hochspannungsspule, am Filtergehäuse
unter dem Tank (Abb. 18.2).
4) Pick-up der elektronischen Zündung, im linken
Seitendeckel (Abb. 18.3).
5) Zündkerze - senkrechter Zylinder (Abb. 18.3).
6) Zündkerze - waagrechter Zylinder (Abb. 18.3).
fig. 18.2
fig. 18.1
fig. 18.3
