Ducati monster 620 i.e. - Page 284

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 10
34
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

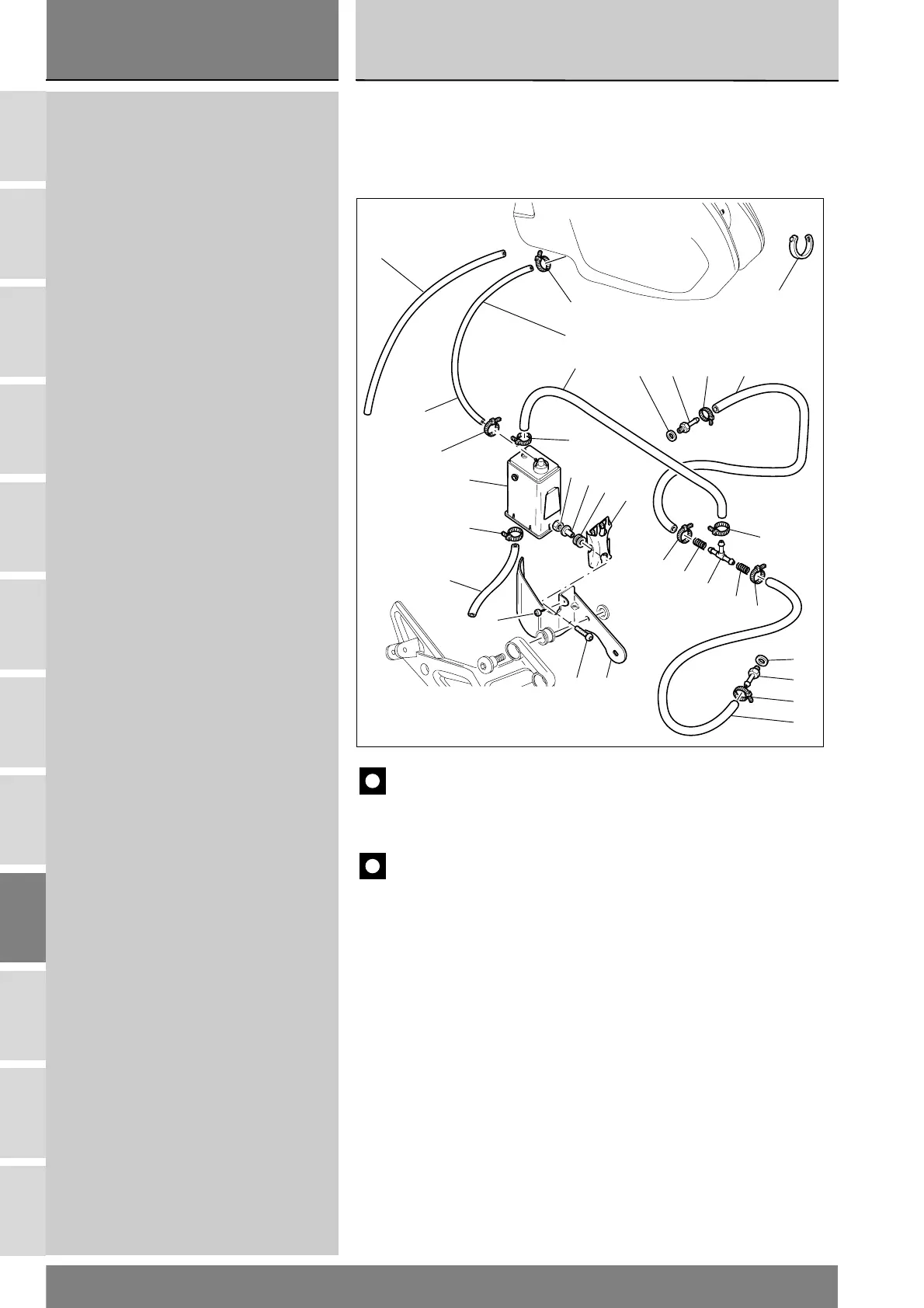

10 - FILTRO CANISTER
1Vite
2 Gommino
3 Gommino antivibrante
4 Staffa
5 Tubo
6 Piastrino
7 Distanziale
8Dado
9 Filtro CANISTER
10 Passatubo
11 Passatubo
12 Tubo filtro/uscita serbatoio
13 Passatubo
14 Tubo
15 Passatubo
16 Tubo
17 Molla
18 Passatubo
19 Raccordo
20 Guarnizione alluminio
21 Tubo
22 Molla
23 Deviatore
24 Passatubo
25 Tubo sfiato
3
5
9
11
8
10
14
12
13
24
12
25
20 19 18 21
11
7
2
6
11
23
22
11
17
15
20
19
18
16
41
Vedi Sez. H4
See Sect. H4
Vedi Sez. L2
See Sect. L2
10 - CANISTER FILTER
1 Screw
2 Rubber block
3 Vibration-damping pad
4 Cable guide
5 Hose
6Plate
7 Spacer
8Nut
9 CANISTER Filter
10 Hose guide
11 Hose guide
12 Filter-to-tank outlet hose
13 Hose guide
14 Hose
15 Hose guide
16 Hose
17 Spring
18 Hose guide
19 Coupling
20 Aluminium gasket
21 Hose
22 Spring
23 Fitting
24 Hose guide
25 Breather hose
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
L
