Motore
Engine
sezione / section
N 4.2
34 Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

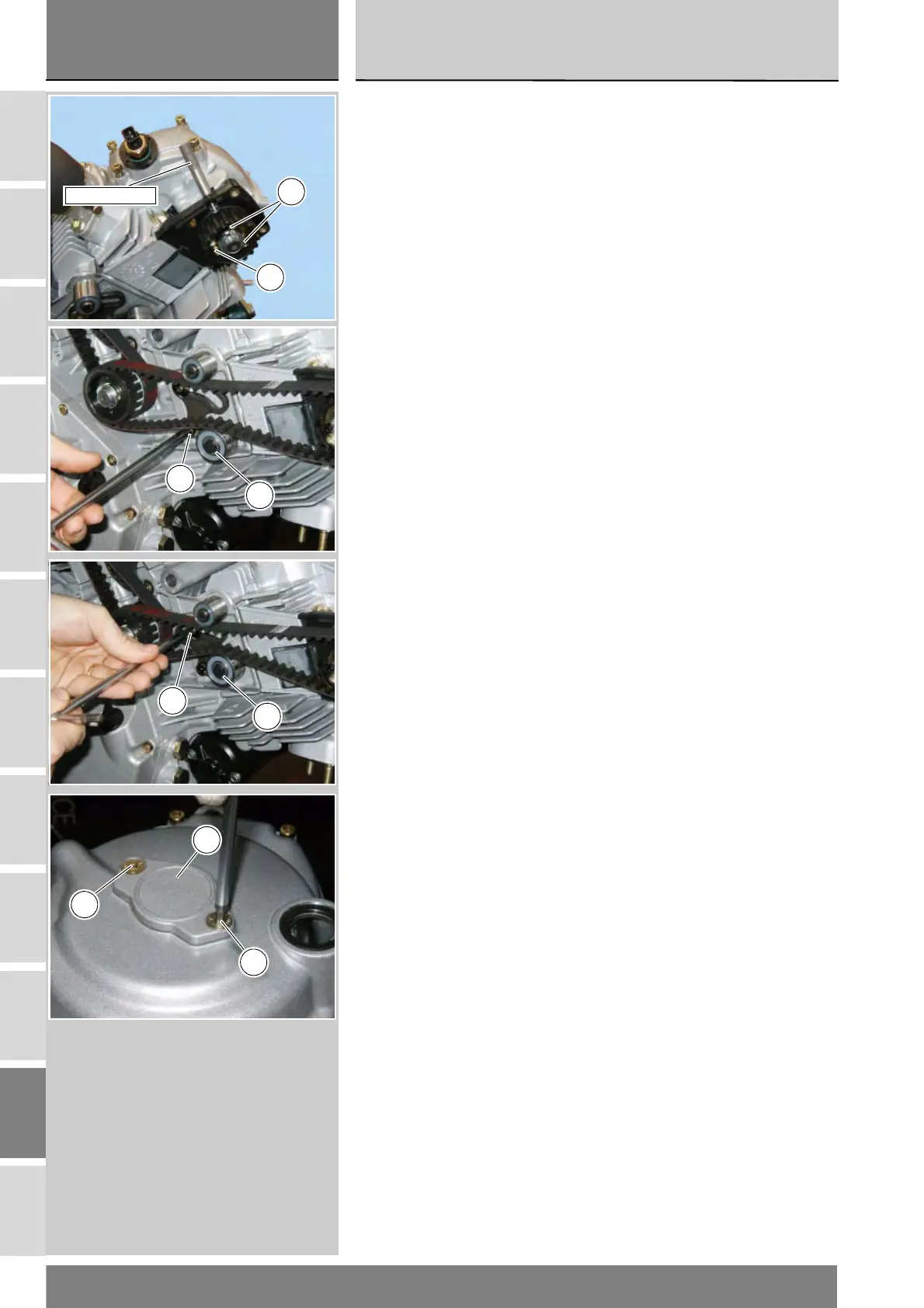

Raggiunta la tensione desiderata
accertarsi che le viti (22), (24) e (12)
siano serrate alla coppia prescritta
(Sez. C 3).
Rimuovere i due attrezzi
(88713.2009) di bloccaggio della
flangia della puleggia.
Rimuovere l’attrezzo di bloccaggio
albero motore 88713.2011 svitando il
tampone (E).
Rimontare il coperchietto (C) sul
coperchio alternatore impuntando le
due viti (D).
Serrare le viti alla coppia prescritta
(Sez. C 3).
Set desired tension and ensure that
screws (22), (24) and (12) are
tightened to the specified torque
(Sect. C 3).
Remove the two locking tools
(88713.2009) from belt roller flange.
Remove the tool part no. 88713.2011
you used to lock the crankshaft.
Unscrew the tool bolt (E).
Refit the small cover (C) to the
generator cover and start the two
screws (D) in their holes.
Tighten the screws to the specified
torque (Sect. C 3).
88713.2009
12
12
22
21
24
21
D
D
C
