Motore
Engine
sezione / section
N 4.4
51Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

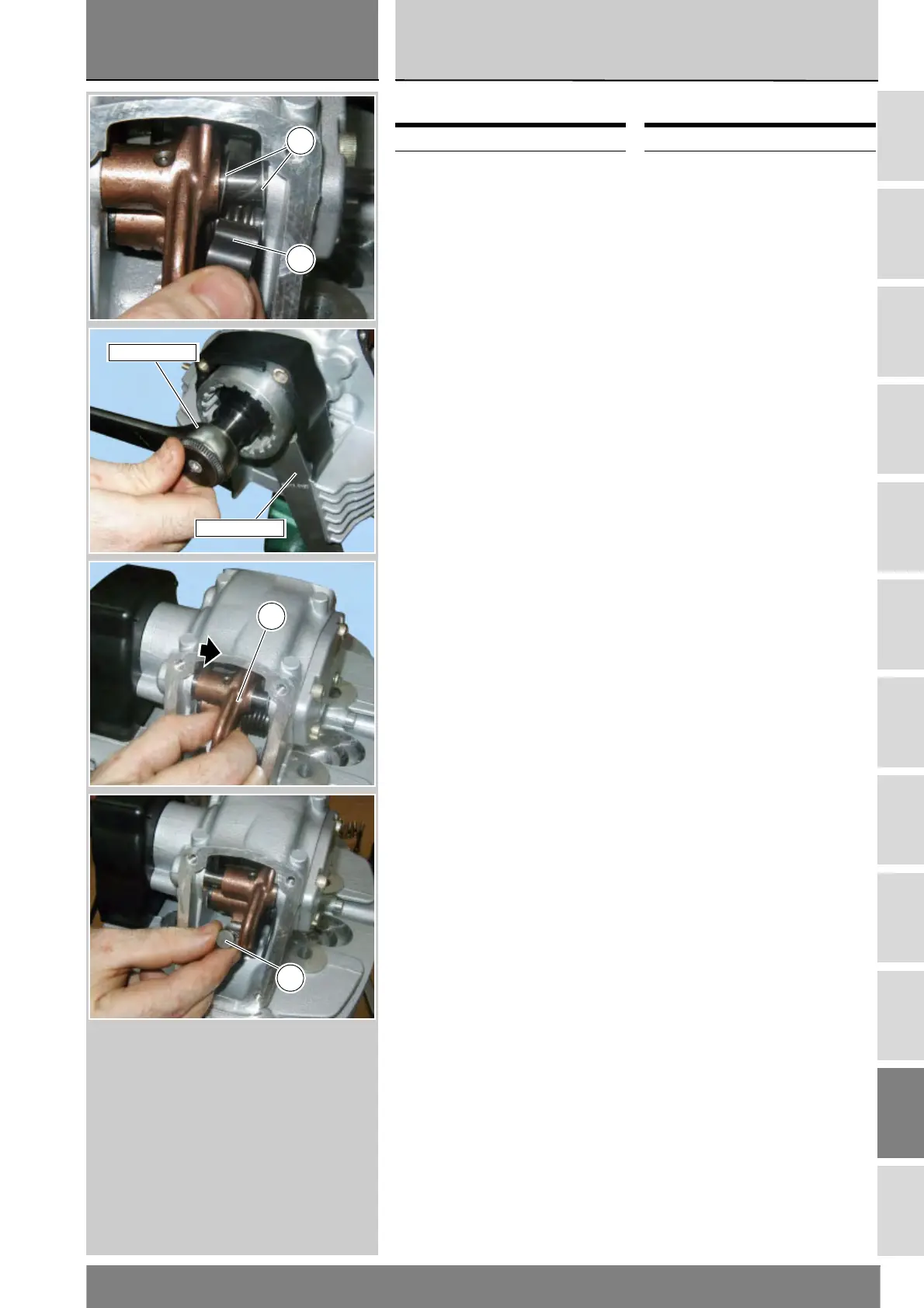

Smontaggio valvole
Sfilare la molletta (1) di fissaggio
bilancere di apertura (3).
Utilizzando l’attrezzo 88713.2107,
applicato sulla puleggia della testa
oppure utilizzando la bussola
dell’attrezzo 88700.5644 fare ruotare
l’albero distribuzione in modo da
rendere libero il bilancere apertura (3).
Spostare il bilancere (3) in modo da
liberare il registro di apertura valvola
(6).
Operazioni Rif. Sez.
Rimuovere i coperchi
valvole
N 4.3
Removing the valves
Slip off the clip (1) retaining the
opening rocker arm (3).
Fit tool part no. 88713.2107 to the
head belt roller – or use the bush of
tool part no. 88700.5644 – and rotate
the camshaft so as to release the
opening rocker arm (3).
Move the rocker arm (3) aside to
release the valve opening shim (6).
Operations Ref. Sect.
Remove the valve
covers
N 4.3
2
1
88713.2107
88700.5644
3
6
