Motore
Engine
sezione / section
N 4.4
52 Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

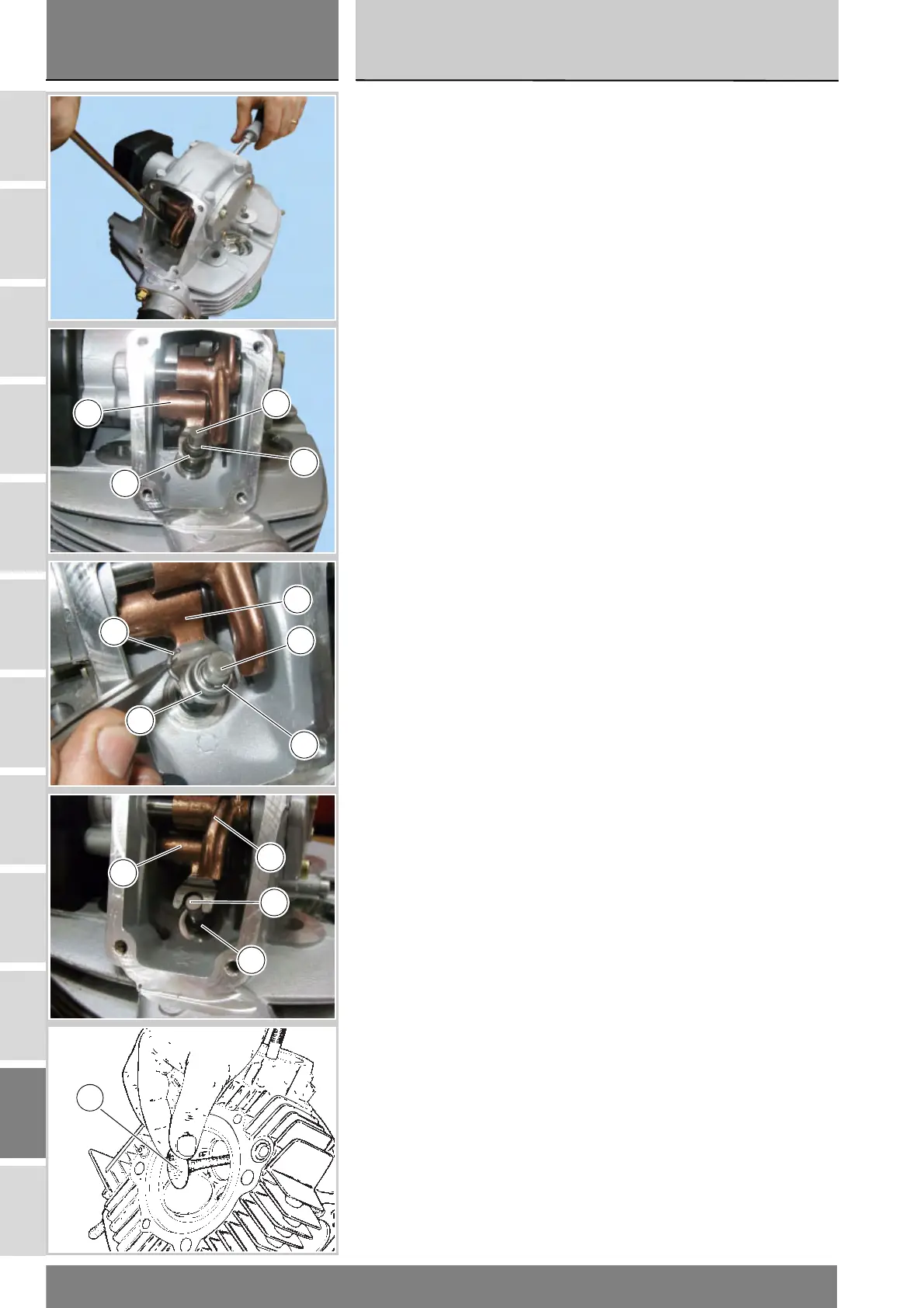

Lock the closing rocker arm (18) with
two screwdrivers so as to open the
valve.
Slide the valve closing shim (8) along
intake valve stem (17) to expose the
two split rings (7) that retain the valve.
Remove the split rings (7) from valve
stem using tweezers.
Remove the valve closing shim (8)
from the valve (17).
Withdraw the valve (17) from the
bottom end of head.
Remove the valve seal (12) from the
head.
Repeat procedure to remove the
exhaust valve (16).
Utilizzando due cacciaviti, bloccare il
bilancere di chiusura (18) in posizione
di valvola aperta.
Far scorrere il registro di chiusura
valvola (8) sullo stelo valvola
aspirazione (17) in modo da rendere
possibile la rimozione dei due
semianelli (7) di ritegno valvola.
Utilizzando delle pinze a punta fine,
rimuovere i semianelli (7) dallo stelo
valvola.
Sfilare il registro chiusura valvola (8)
dalla valvola (17).
Sfilare la valvola (17) dal lato inferiore
della testa.
Rimuovere il gommino valvola (12)
dalla testa.
Ripetere le stesse operazioni per la
rimozione della valvola (16) lato
scarico.
18
17
7
8
18
17
7
8
7
16
12
18
3
16
