140

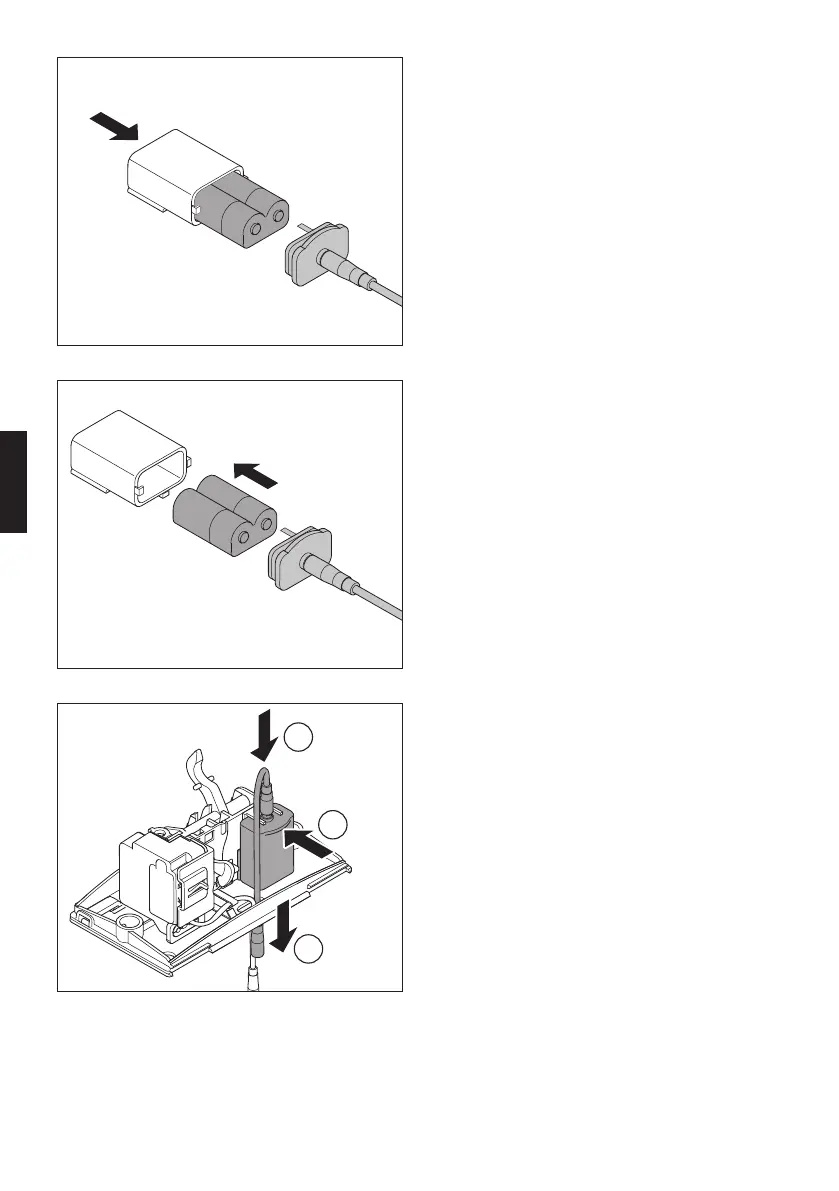

Extraer la pila usada
> Abrir el compartimento de pila.
> Quitar la pila usada golpeando
ligeramente en caso necesario.
> Eliminar la pila correctamente (véase
10. Eliminación inocua para el medio
ambiente).
Colocar la pila nueva
> Insertar la pila nueva. Prestar atención a
colocar la pila con la orientación
correcta, lo que significa que el
pasador de la tapa debe entrar en el
hueco correspondiente de la pila.
> Volver a montar la caja de la pila.
PRESTAR ATENCIÓN A LA POLARIDAD
CORRECTA AL COLOCAR LA TAPA.
1
2
3
Colocar la caja de la pila
> Conectar el cable a la caja de la pila.
> Colocar la caja de la pila en la placa
de revisión, moviéndola hacia atrás y
después presionarla hacia abajo hasta
que encaje.
> Pasar el cable de pila por el orificio
correspondiente.
es
