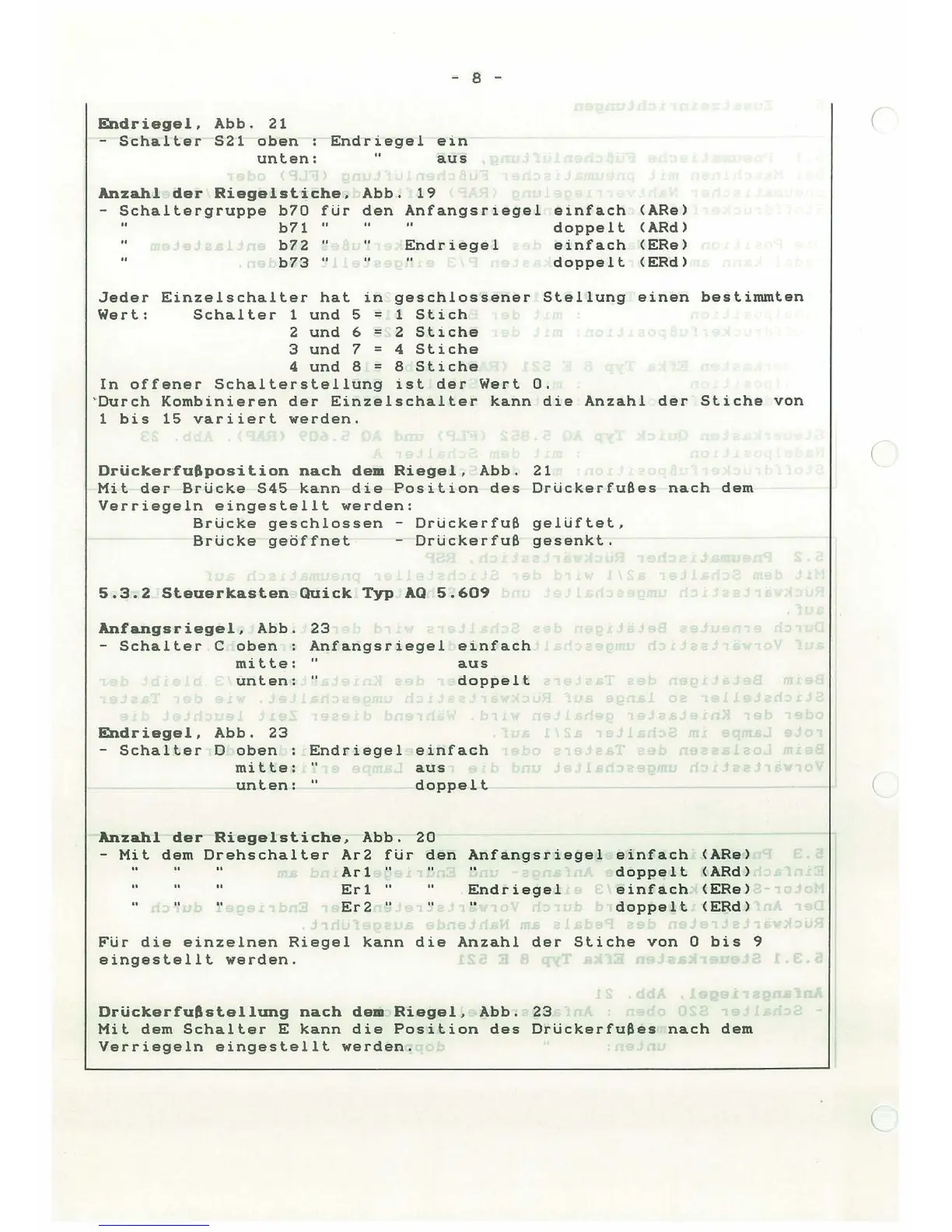

- 8 -
Endriegel, Abb. 21
- Schalter S21 oben
unten:
Endriegel ein
aus
Anzahl der Riegelstiche,
- Schaltergruppe b70 fur
b71 ..
b72 ..
b73 ..
Abb. 19
den Anfangsriegel
..
Endriegel
einfach
doppelt
einfach
doppelt
<ARe>
<ARd>
<ERe>
<ERd>
Jeder Einzelschalter hat in geschlossener Stellung einen bestimmten
Wert: Schalter 1 und 5 = 1 Stich
2 und 6 = 2 Stiche
3 und 7 = 4 Stiche
4 und 8 = 8 Stiche
In offener Schalterstellung ist der Wert 0.
" Durch Kombinieren der Einzelschalter kann die Anzahl der Stiche von
1 bis 15 variiert werden.
Drücker · fu8position nach dem Riegel, Abb . 21
Mit der Brucke S45 kann die Position des Drückerfußes nach dem
Verriegeln eingestellt werden :
Brucke geschlossen - Druckerfuß gelüftet,
Brücke geöffnet - Druckerfuß gesenkt.
5.3.2 Steuerkasten Quick Typ AQ 5.609
Anfangsriegel, Abb. 23
- Schalter C oben : Anfangsriegel einfach
mitte: " aus
unten: " doppelt
Endriegel, Abb. 23
- Schalter D oben : Endriegel einfach
mitte: " aus
unten: " doppelt
Anzahl der Riegelstiche, Abb. 20
- Mit dem Drehschalter Ar2 für den
Ar1 "
" "
Er1 "
Er2 "
Anfangsriegel
Endriegel
einfach
doppelt
einfach
doppelt
<ARe>
<ARd>
<ERe>
<ERd>
Für die einzelnen Riegel kann die Anzahl der Stiche von 0 bis 9
eingestellt werden.
Drückerfußstellung nach dem Riegel, Abb. 23
Mit dem Schalter E kann die Position des Drückerfußes nach dem
Verriegeln eingestellt werden.
(
(
(
