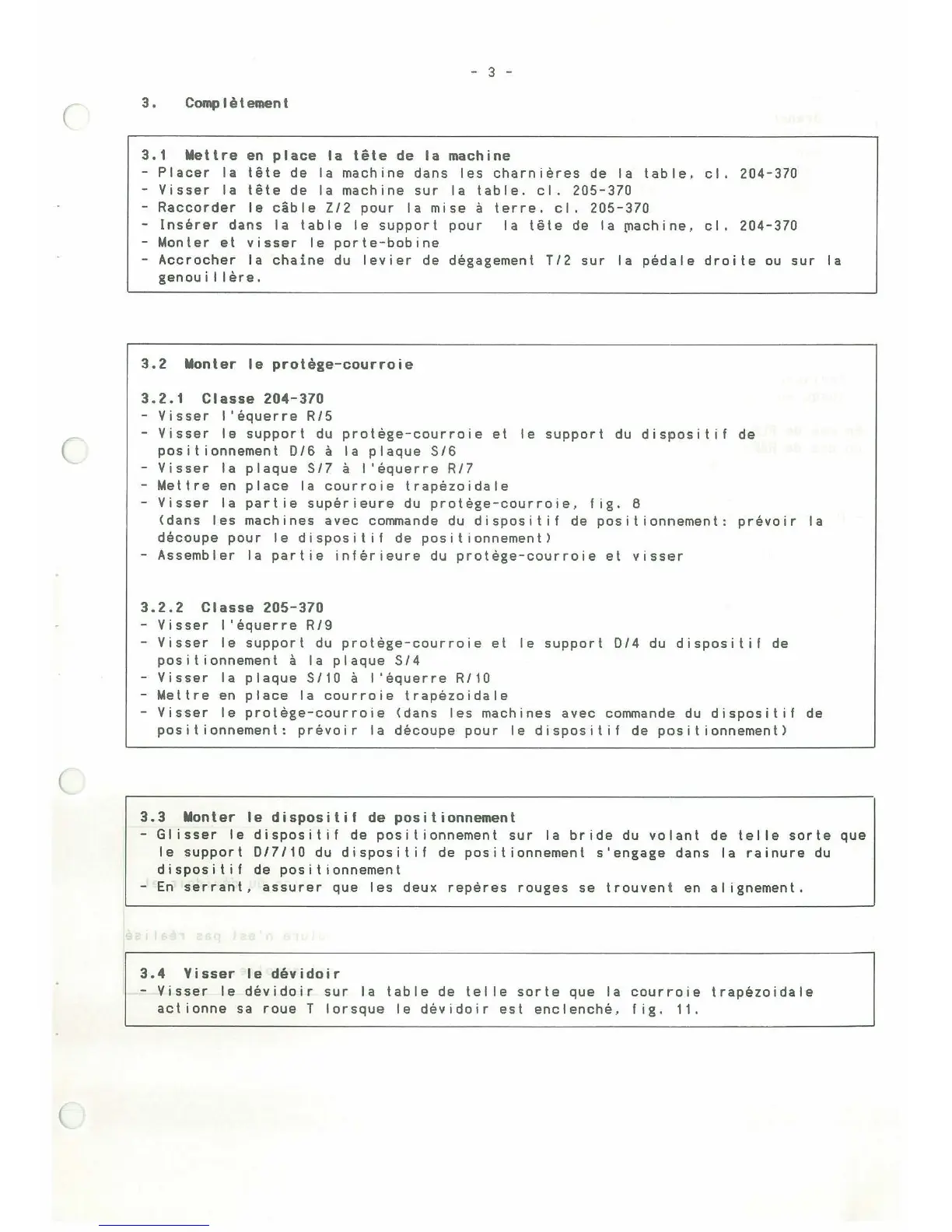

- 3 -
3.
Complètement
3.1
Mettre
en
place
la
tête
de
la
machine
-
Placer
la
tête
de
la
machine
dans
les
charnières
de
la
table
,
cl.
204-370
-
Visser
la
tête
de
la
machine
sur
la
table.
cl.
205-370
-
Raccorder
le
câble
Z/2
pour
la
mise
à
terre.
cl.
205-370
-
Insérer
dans
la
table
le
support
pour
la
tête
de
la
~achine,
cl.
204-370
-Monter
et
visser
le
porte-bobine
Accrocher
la
chaine
du
levier
de
dégagement
T/2
sur
la
pédale
droite
ou
sur
la
genouillère.
3. 2
Monter
le
protège-courroie
3.
2.1
Classe
204-370
-
Visser
1
'équerre
R/5
-Visser
le
support
du
protège-courroie
et
le
support
du
dispositif
de
positionnement
D/6
à
la
plaque
S/6
-
Visser
la
plaque
S/7
à 1
'équerre
R/7
-Mettre
en
place
la
courroie
trapézoïdale
-Visser
la
partie
supérieure
du
protège-courroie
,
fig
. 8
(dans
les
machines
avec
commande du
dispositif
de
positionnement
:
prévoir
la
découpe
pour
le
disposit
i f
de
positionnement>
-Assembler
la
partie
inférieure
du
protège
-
courroie
et
visser
3.
2.2
Classe
205-370
-
Visser
1
'équerre
R/9
-V
i
sser
le
support
du
protège-courroie
et
le
s
upport
D/4
du
dispositif
de
positionnement
à
la
plaque
S/4
-
Visser
la
plaque
S/10
à 1
'équerre
R/10
-Mettre
en
place
la
courroie
trapézoïdale
-Visser
le
protège
-
courroie
(dans
les
machines
avec
command•~
du
dispositif
de
positionnement:
prévoir
la
découpe
pour
le
dispositif
de
positionnement)
3.3
Monter
le
dispositif
de
positionnement
-Glisser
le
dispos
i
tif
de
positionnement
sur
la
bride
du
volant
de
tel
le
sorte
que
le
support
D/7/10
du
dispositif
de
positionnement
s'engage
dans
la
rainure
du
dispositif
de
positionnement
-En
serrant,
assurer
que
les
deux
repères
rouges
se
trouven
t
en
alignement.
3.4
Visser
le
dévidoir
Visser
le
dévidoir
sur
la
table
de
tel
le
sorte
que
la
courroie
trapézoïdale
actionne
sa
roueT
lorsque
le
dévidoir
est
enclenché,
fig
.
11.
