INSTRUCTIONS D’ASSEMBLAGE

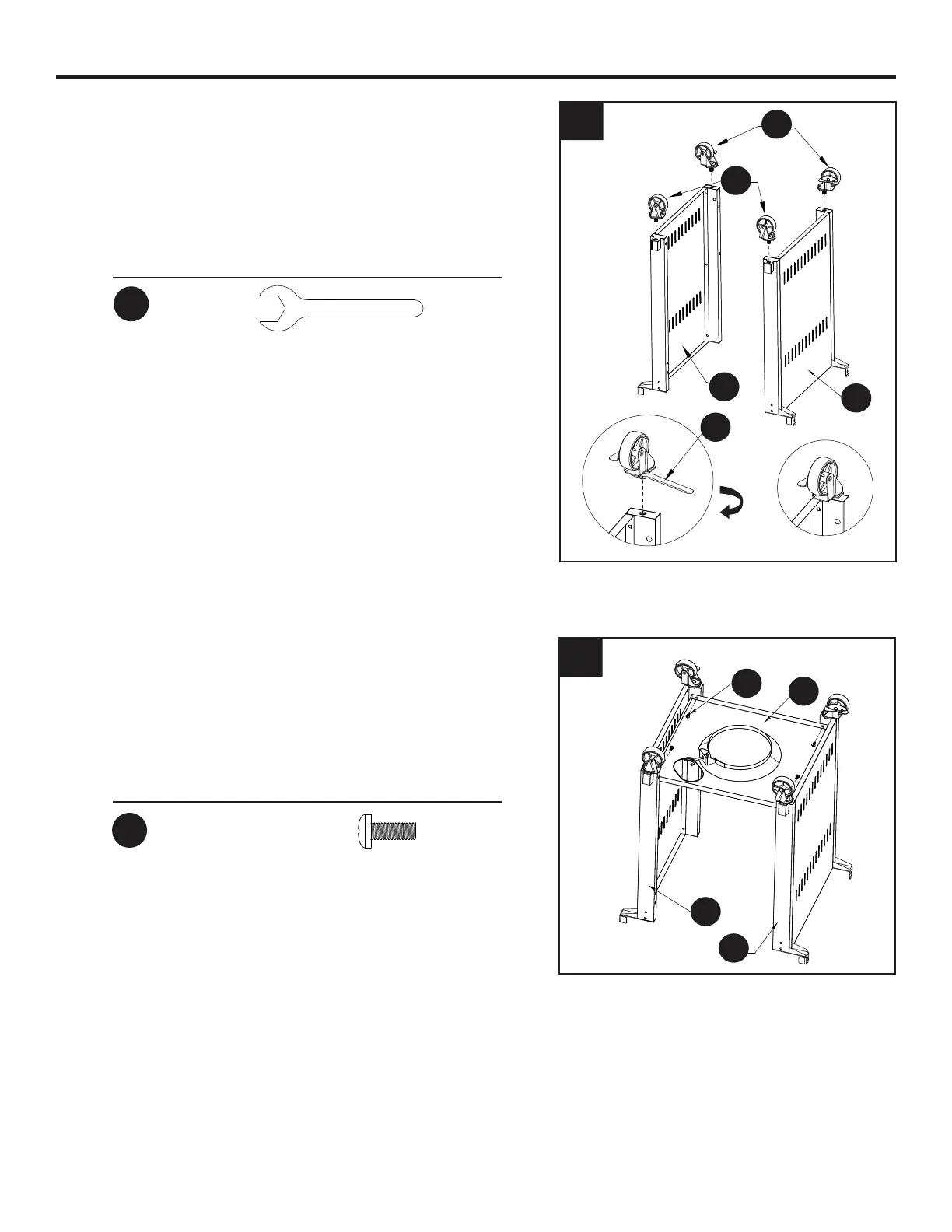

1. Fixez les deux roulettes à blocage (H) et les
deux roulettes sans blocage (I) au panneau
gauche (L) et au panneau droit (G) du chariot à
l’aide de la clé (II).
Matériel utilisé
Clé
2. Fixez le panneau gauche (L) et le panneau
droit (G) du chariot à la tablette du panneau
LQIpULHXUGXFKDULRW-DYHFTXDWUHERXORQV
M6 x 16 mm (AA).
Matériel utilisé
AA
Boulon M6 x 16 mm
x 4
2
II
1
H
I
G
L
II
G
L
AA
J
1HVHUUH]SDVFRPSOqWHPHQWOHVERXORQV
à ce stade.
