Dyna-Glo DGP552SSP - Page 40

40
R
AA
A1
P
INSTRUCTIONS D’ASSEMBLAGE

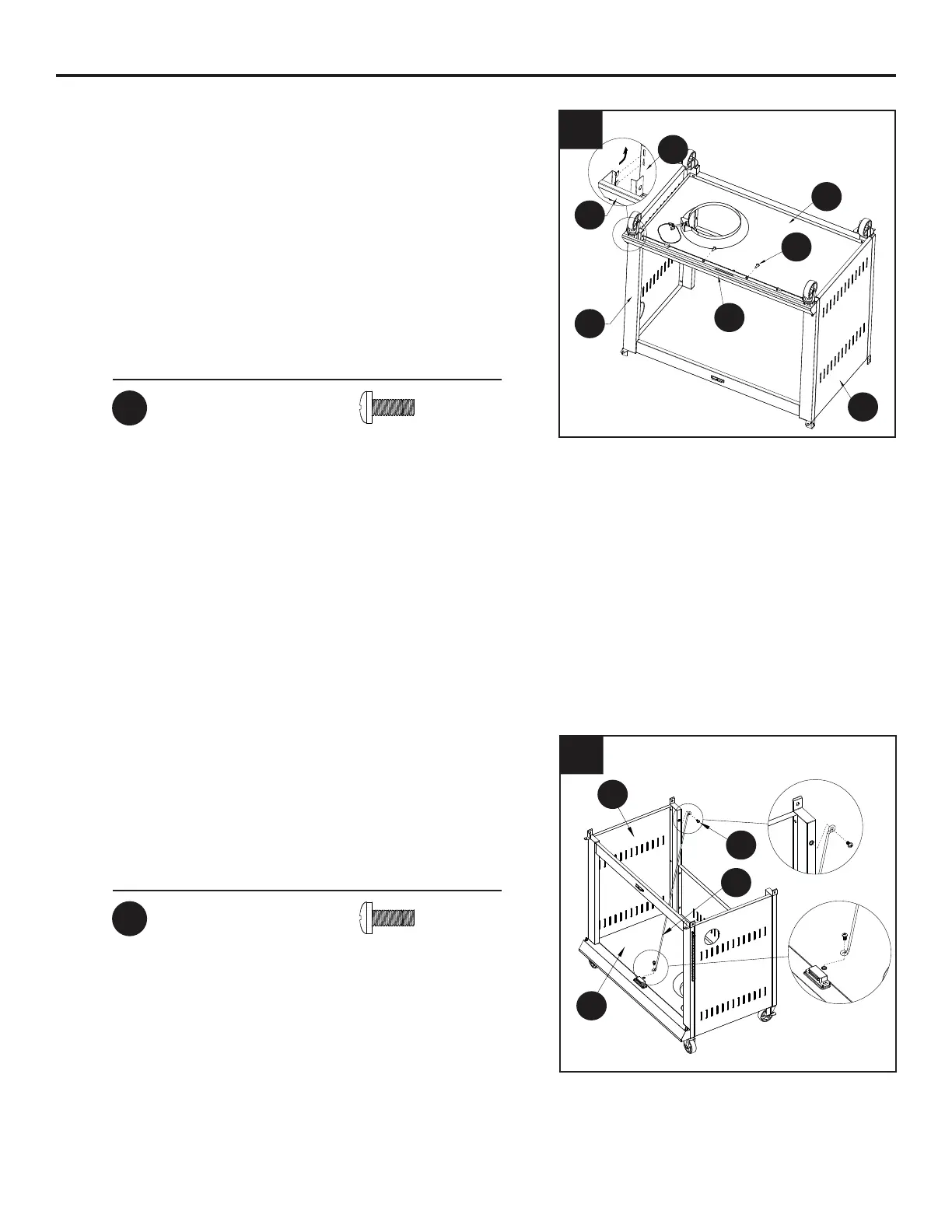

6. Fixez la barre de retenue de la bouteille (R) au
panneau gauche (P) et à la tablette du panneau
inférieur (A1) du chariot avec deux boulons
M6 x 16 mm (AA).
6
Matériel utilisé
Matériel utilisé
AA
AA
Boulon M6 x 16 mm
Boulon M6 x 16 mm
x 4
x 2
AA
A1
P
R
L
P
O
AA
A1
O
L
5. Insérez le crochet de la jupe du panneau inférieur
(O) dans la fente du panneau gauche (P) et dans
le panneau droit (L) comme illustré. Fixez la jupe
du panneau inférieur (O) au panneau gauche
(A1) et au panneau droit (P) du chariot (L) avec
TXDWUHERXORQV0[PP$$
Serrez fermement TOUS les boulons de
l’étape 2.
5
L
L
P
O
O
AA
A1
