B
INSTRUCTIONS D’ASSEMBLAGE

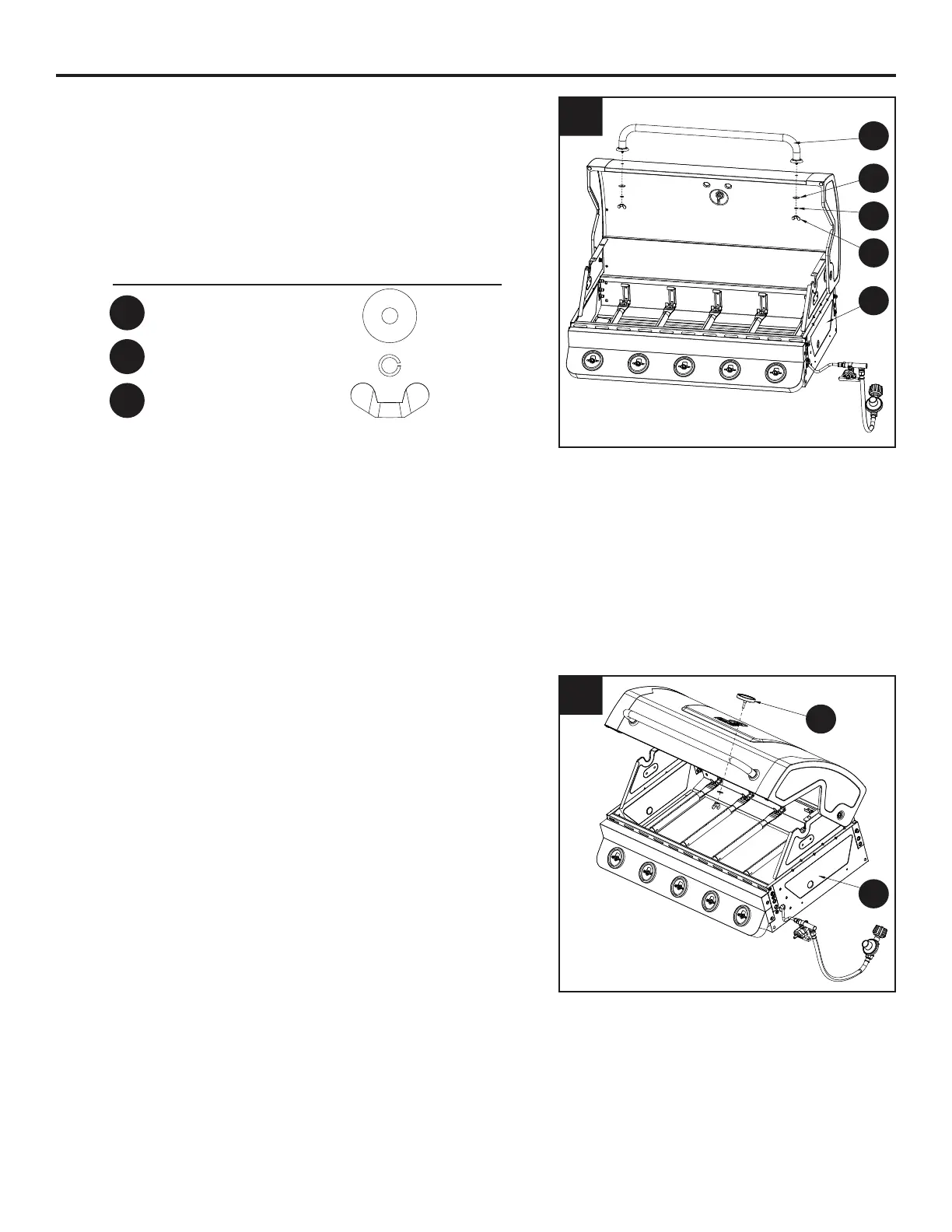

9. Fixez la poignée du couvercle (A) au bâti du
barbecue (C) avec deux écrous à oreilles M6
((GHX[URQGHOOHVpODVWLTXHV0''HWGHX[
rondelles plate M6 (CC).
9
10. Enlevez l’écrou à oreilles et la rondelle plate
préassemblés sur la jauge de température (B),
SXLV¿[H]ODMDXJHGHWHPSpUDWXUH%DXEkWLGX
barbecue (C). Fixez la jauge de température (B)
avec l’écrou à oreilles et la rondelle plate retirés
précédemment.
10
Matériel utilisé
CC Rondelle plate M6 x 2
DD 5RQGHOOHpODVWLTXH0 x 2
EE Écrou à oreilles M6 x 2
B
C
DD
CC
EE
A
C
A
CC
DD
EE
C
