INSTRUCTIONS D’ASSEMBLAGE

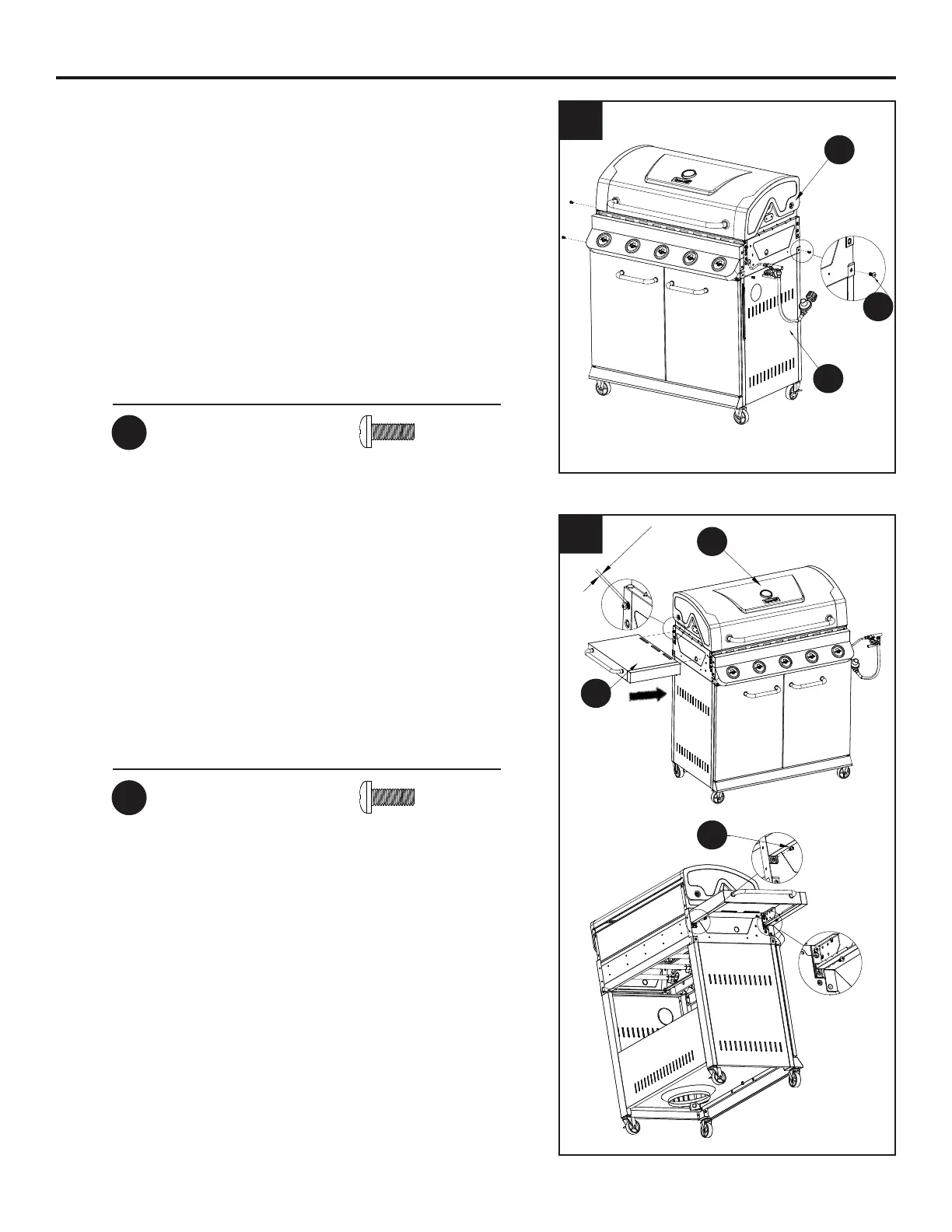

11. Placez doucement le bâti du barbecue (C) sur le
panneau gauche (P) et le panneau droit (L) du
FKDULRW$MXVWH]OHEkWLGXEDUEHFXH&SRXUTXH
ses trous soient alignés avec ceux des languettes
du panneau gauche (P) et du panneau droit (L) du
chariot.
5HPDUTXH$VVXUH]YRXVTXHOHWURXGXWX\DX
de propane/régulateur soit à l’extérieur du
FKDULRW)L[H]OHEkWLGXEDUEHFXH&DYHFTXDWUH
boulons M6 x 16 mm (AA)
11
12. Insérez deux boulons M6 x 16 mm (AA) dans le
côté gauche du bâti du barbecue (C), comme
LOOXVWUpHQODLVVDQWPPGH¿OHWH[SRVp$OLJQH]
les trous du plateau latéral gauche (V) avec les
deux boulons insérées dans le bâti du barbecue
(C), puis insérez deux boulons M6 x 16 mm (AA)
dans les derniers trous du bâti du barbecue (C).
$MXVWH]DGpTXDWHPHQWOHSODWHDXODWpUDOJDXFKH
(V), puis serrez les boulons.
12
Matériel utilisé
Matériel utilisé
AA
AA
Boulon M6 x 16 mm
Boulon M6 x 16 mm
x 4
x 4
AA
C
L
5mm
V
AA
AA
V
C
