B
INSTRUCCIONES DE ENSAMBLAJE

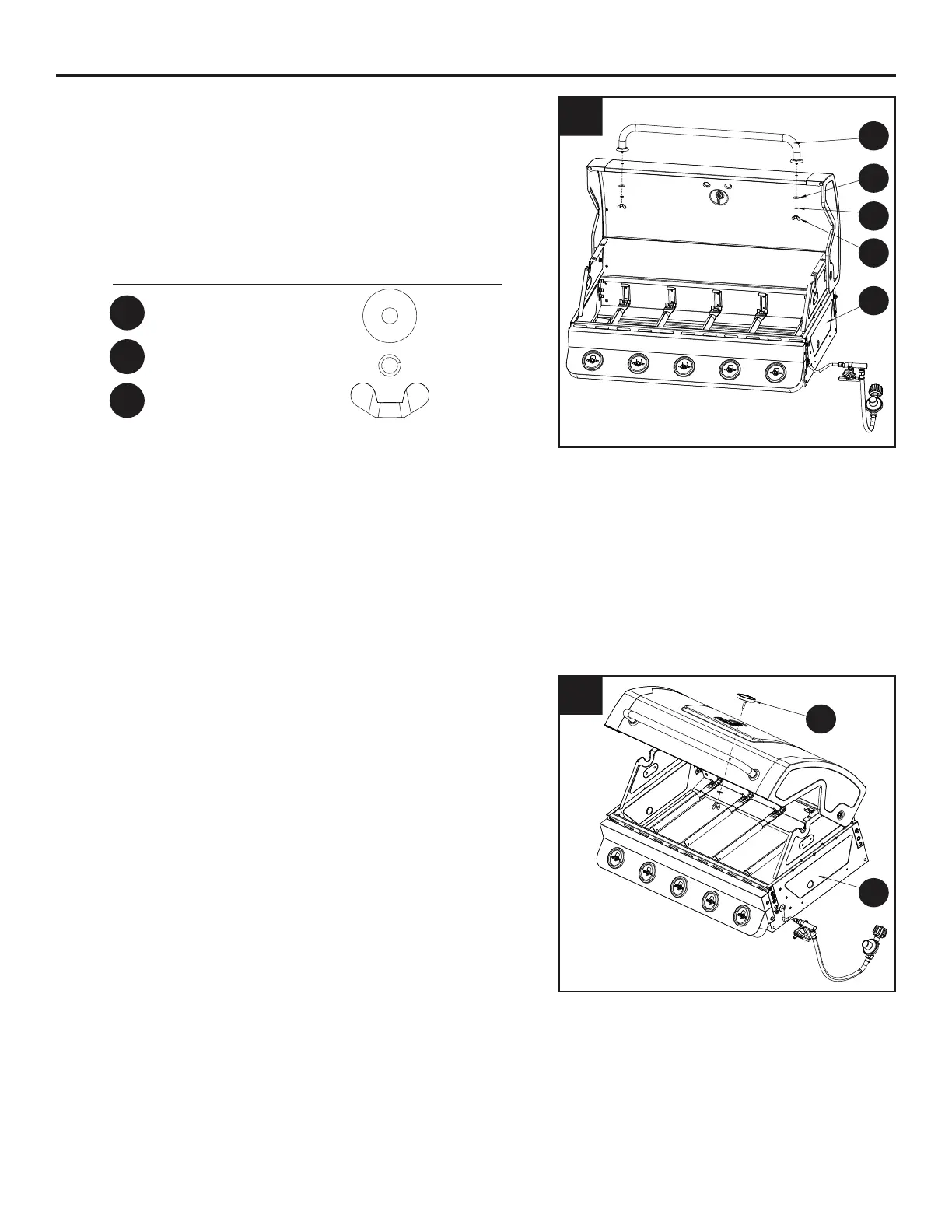

9. Fije la manija de la tapa (A) al conjunto del cuerpo
de la parrilla (C) con dos tuercas mariposa (EE),
dos arandelas de resorte M6 (DD) y dos arandelas
plana M6 (CC).
9
10. Retire la tuerca mariposa preensamblada del
LQGLFDGRUGHWHPSHUDWXUD%\OXHJR¿MHHO
indicador de temperatura (B) al conjunto del
cuerpo de la parrilla (C). Asegure el indicador
de temperatura (B) con la tuerca mariposa y la
DUDQGHODTXHVHUHPRYLHURQDQWHULRUPHQWHHQ
este paso.
10
Herramientas y tornillería utilizadas
CC Arandela plana M6 × 2
DD Arandela de resorte M6 × 2
EE Tuerca mariposa M6 × 2
B
C
DD
CC
EE
A
C
A
CC
DD
EE
C
