INSTRUCTIONS POUR L’ASSEMBLAGE

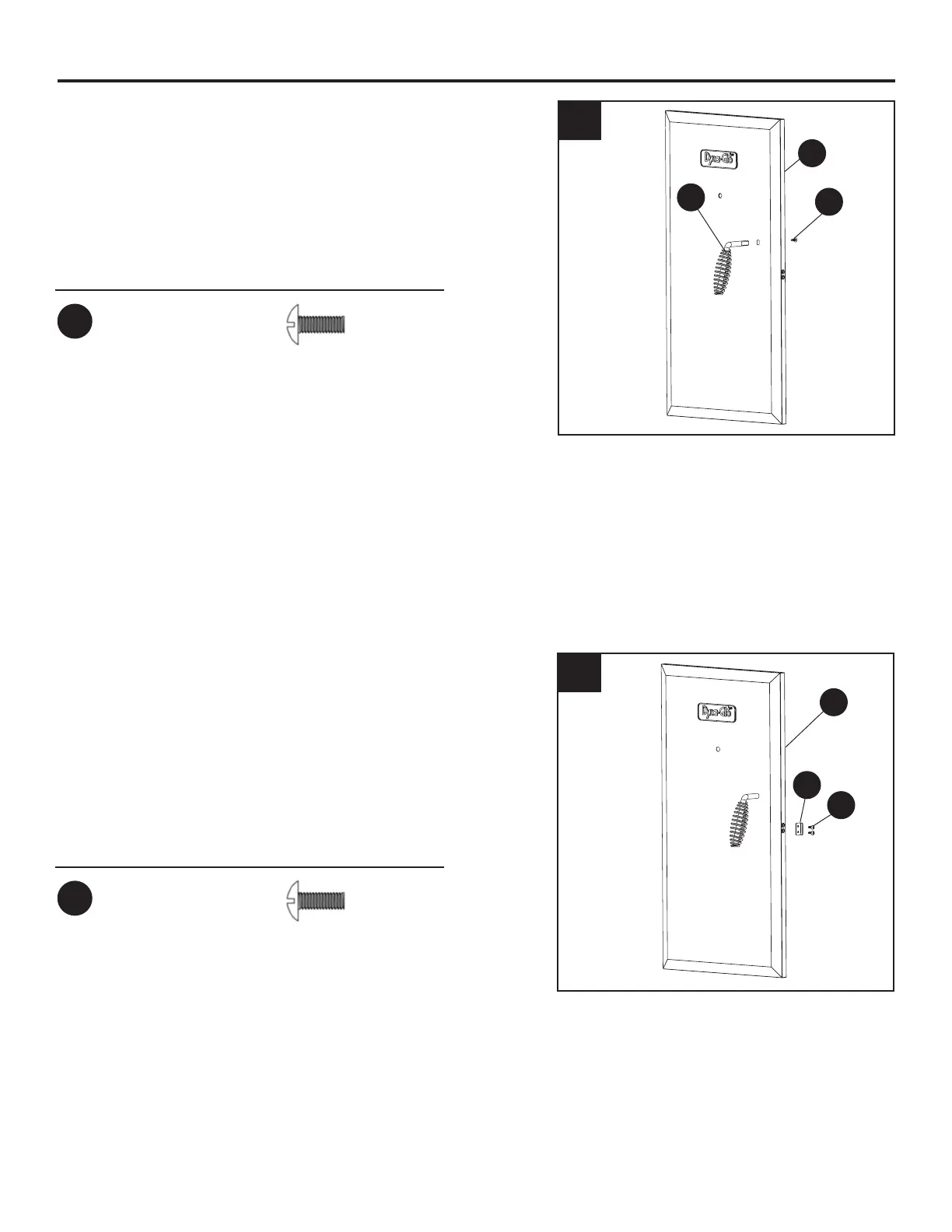

12. Fixer l’assemblage de la poignée de la porte (D)
à l’assemblage de la porte (C) en utilisant 1 visse
#10-24 x ½” (DD).
13. Fixer le crochet du loquet (P) à l’assemblage de
la porte (C) avec 2 visses #10-24 x ½” (DD).
C
P
DD
C
12
13
D
Quincaillerie utilisée
DD
#10-24 x ½”
Vis
x 2
DD
Quincaillerie utilisée
DD
#10-24 x ½”
Vis
x 1
