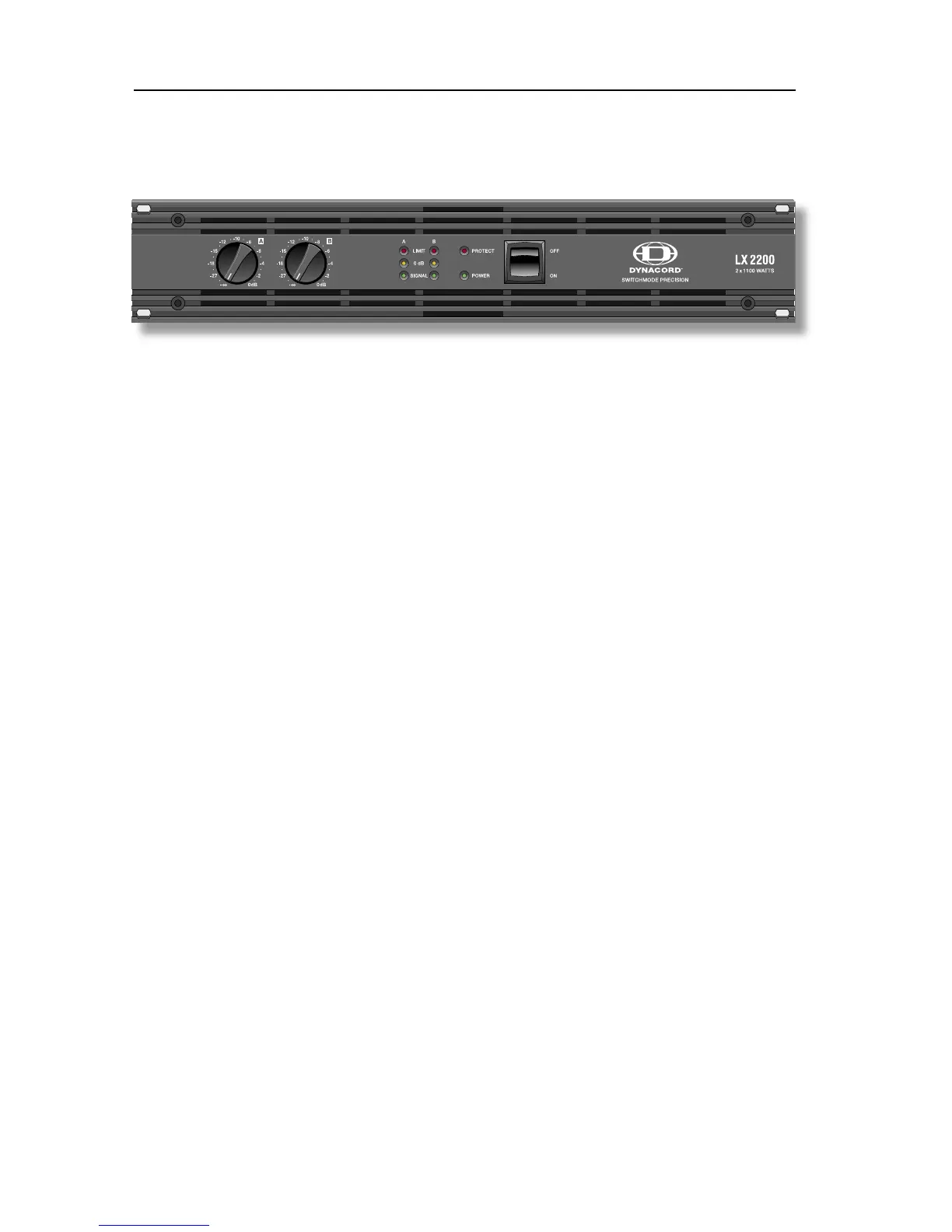

Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der LX-Serie von DYNACORD für ein
Gerät modernster Technologie entschieden.
Die Endstufen der LX-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit
und Betriebssicherheit.
Die Übertragungseigenschaften der LX-Serie sind hervorragend. Durch eine völlig neu entwickel-
te Schaltnetzteiltechnologie und die konsequente Anwendung der Class H Technik wird ein großer
Headroom weit oberhalb der ausgewiesenen Nennleistung erzielt und gleichzeitig eine deutliche Redu-
zierung von Gewicht und Verlustleistung erreicht.
Das eingesetzte Schaltnetzteil vereint die Headroom-Vorteile einer Trafoendstufe mit den
Gewichtsvorteilen eines getakteten Netzteils. Dadurch wird ein ausgezeichnetes Leistungs-Gewicht
Verhältnis erreicht. Bei der Konstruktion wurde besonderes Augenmerk auf einen hohen Wirkungsgrad
und auf Störarmut gelegt. Somit ist auch ein Betrieb in EMV-kritischer Umgebung problemlos.
Die Endstufenblöcke der LX-Serie sind in Class H Technik aufgebaut. D.h. die Endstufe verfügt über
eine extrem schnelle, signalabhängige Umschaltung der Betriebsspannung, die im Bedarfsfall eine
Verdopplung der normalen Versorgungsspannung bewirkt. Im Vergleich zu Class AB Endstufen wird
bei Endstufen mit Class H Technik erheblich weniger Verlustleistung bei gleicher Ausgangsleistung
erzeugt. Weniger Verlustleistung ist gleichbedeutend mit weniger Abwärme oder besser gesagt mit
einer besseren Efzienz bzw. Energiebilanz des Gerätes. Endstufen in Class H Technik lassen sich
daher mit einer entsprechend höheren Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber
hinaus ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB Betrieb, bei gleicher
Ausgangsleistung.
Die LX-Serie erfüllt auch die extremen Anforderungen des harten Tour-Betriebs. Sie ist gegen
Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichspannung am Ausgang geschützt.
Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch die
Back-EMF Schutzschaltung verhindert. Beim Softstart werden die Leistungsausgänge über Relais
verzögert zugeschaltet. Zusätzlich verhindert eine Einschaltstrombegrenzung das Ansprechen von
Netzsicherungen.
Höchste Präzision ist auch in der mechanischen Konstruktion und Verarbeitung gewährleistet. Das
robuste Chassis ist besonders verwindungssteif und speziell auf die Belastungen des harten Tourbetriebs
ausgelegt. Die thermische Stabilität wird durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem
Geräuschpegel gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in großen und
schmalen Endstufen-Racks. Die Eingänge sind elektronisch symmetrisch auf XLR-Buchsen geführt.
Direct-Outs zum Durchschleifen des Signals sind ebenfalls in Form von XLR-Buchsen (male) praktischer
Standard. Über das Input Routing können die Betriebsarten DUAL (Stereo) oder PARALLEL (Mono)
gewählt werden. Außerdem ist der „Mono Bridged“ –Betrieb über die separate BRIDGED OUT Buchse
und den Bridged Mode Umschalter sehr einfach zu realisieren. Auf der Frontblende sitzen die in dB
skalierten Levelregler, die als besonders präzise, bediensichere Rastpotis ausgeführt und zum Schutz vor
mechanischer Beschädigung in der Frontblende versenkt sind. Die LX-Serie bietet intern die Möglichkeit
zur Nachrüstung einer analogen Signalprozessorkarte mit Frequenzweichen- und Filterfunktionen.
Eine schnelle Übersicht über den aktuellen Betriebszustand der Endstufen vermittelt das leicht
ablesbare LED-Display. Die Leistungsausgänge CHANNEL A, CHANNEL B und BRIDGED OUT sind
als extrem zuverlässige SPEAKON-Buchsen ausgeführt. Ebenfalls auf der Rückwand benden sich
ein Groundlift-Schalter, der bei Bedarf das Gehäuse der Endstufe von der Schaltungsmasse trennt und
somit Brummschleifen verhindern hilft. Die LX-Serie kann im Normalbetrieb an Lasten bis hinab zu 2
Ohm und im Brückenbetrieb bis zu minimal 4 Ohm eingesetzt werden.
Mit dieser Bedienungsanleitung werden Sie noch viele weitere Eigenschaften der Endstufen aus der
LX-Serie kennenlernen. Lesen Sie deshalb bitte aufmerksam weiter.
BESCHREIBUNG
14
