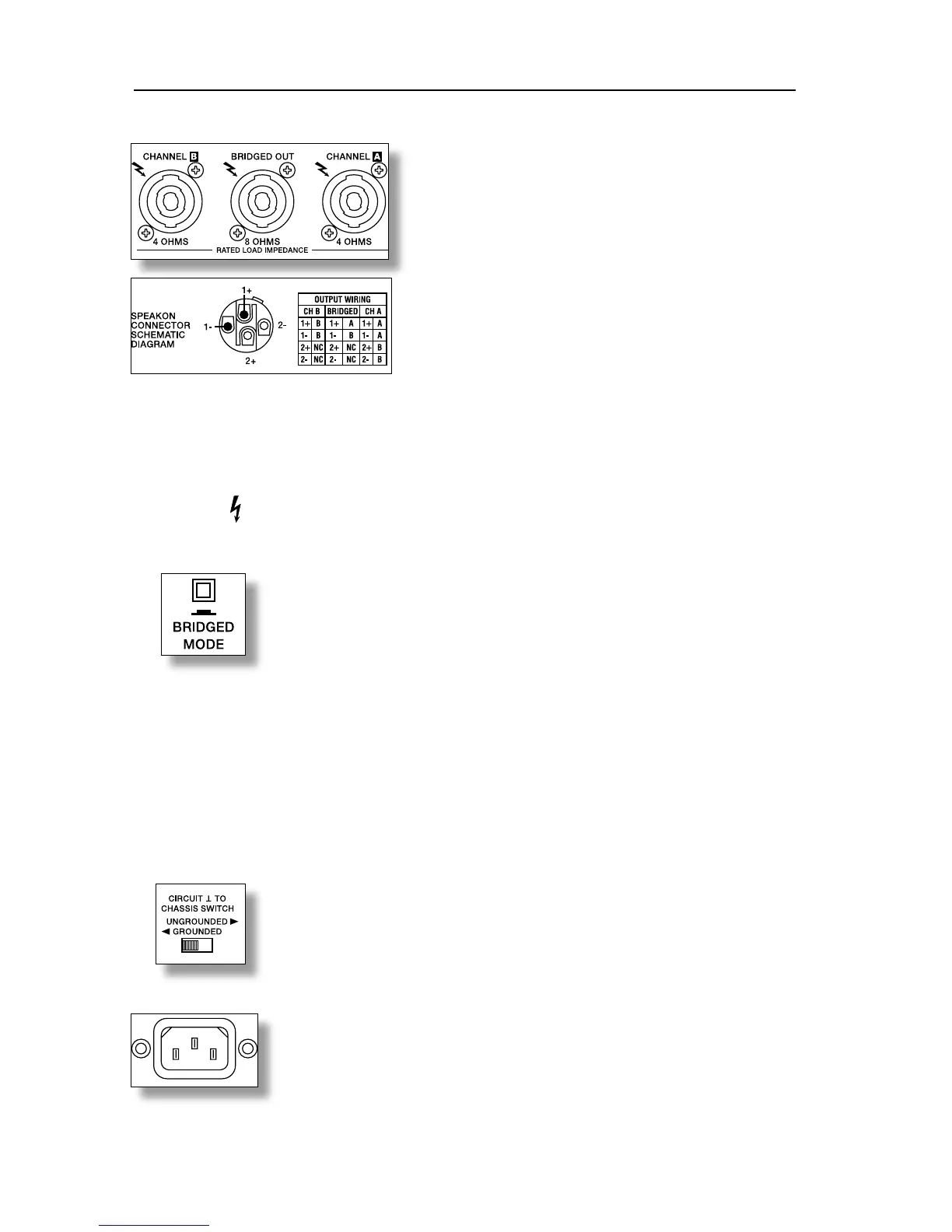

RÜCKSEITE
Für die Endstufenkanäle A (Links) und B (Rechts) sind jeweils
professionelle SPEAKON Ausgangsbuchsen vorhanden.
Diese mechanisch und elektrisch sichere Verbindung
wird allen Sicherheitsanforderungen gerecht und
erlaubt die Verwendung von Hochleistungslautsp
recherkabeln von bis zu 4 x 2,5mm
2
Querschnitt.
Im DYNACORD Zubehörprogramm nden Sie
Einzelstecker und Kupplungen sowie Hochleistungs-
lautsprecherkabel.
Die BRIDGED OUT Buchse für den Brückenbetrieb ist mit
einem Kunststoffdeckel geschlossen, um Anschlußfehler
zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie
die Endstufe tatsächlich im Brückenbetrieb verwenden
wollen.
ENDSTUFENAUSGANGSBUCHSEN
BRIDGED MODE
Ist der Schalter BRIDGED-MODE gedrückt muß in den Kanal A eingespeist
werden. Der Input B hat dann keine Funktion. Die Endstufe im Kanal A wird
ganz normal angesteuert. Zusätzlich wird das Signal intern invertiert und
auf die Endstufe im Kanal B gelegt. Die Endstufen A und B arbeiten dann im
Gegentakt mit verdoppelter Ausgangsspannung auf die Ausgangsbuchse
BRIDGED-OUT.
Die Ausgangsspannung jeder einzelnen Endstufe A+B steht zwar noch an den Ausgangsbuchsen
CHANNEL A und CHANNEL B, soll aber wegen der Phasendrehung nicht weiter benutzt werden.
Der Betrieb von 2 Ohm Lasten ist im Bridged Mode nicht zulässig.
ACHTUNG: Im Bridged-Betrieb können sehr hohe Spannungen am BRIDGED OUT Ausgang
produziert werden. Die angeschlossenen Lautsprecher müssen für derart hohe Spannungen
ausgelegt sein. Beachten Sie unbedingt die Leistungsangaben im Datenblatt des jeweiligen
Lautsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der
Endstufe.
GROUND-LIFT SCHALTER
Mit dem Groundlift-Schalter können Sie Brummschleifen verhindern. Wenn
die Endstufe zusammen mit anderen Geräten in einem 19“-Rack betrieben
wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe
mit Geräten mit unterschiedlichem Erdungspotenzial betrieben, sollte der
Schalter in Stellung UNGROUNDED stehen.
NETZEINGANG
Die interne Netzsicherung löst unter normalen Umständen nur bei einem
Fehlerfall aus. Die Sicherung darf nur von einer autorisierten Servicestelle
gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und
Auslösecharakteristik getauscht werden. Die Endstufe wird mit einem qualitativ
hochwertigen Netzkabel ausgeliefert, das über ausreichend hohen Leiterquer-
schnitt verfügt und den sicherheitstechnischen Anforderungen genügt. Verwenden Sie möglichst nur die-
ses Kabel zum Anschluß der Endstufe ans Netz. Kabel mit dünneren Querschnitten haben erhöhte Ver-
luste und entsprechend geringere maximale Ausgangsleistung zur Folge.
Warnung:
Das Symbol “ ”, das die Lautsprecheranschlüsse markiert, zeigt an, daß hier Spannungen
anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufügen können.
18
ACHTUNG!
Zum bequemen Anschluss von 2-Weg Lautsprechern (z.B im Bi-Amp Mode) über ein 4adriges
Speakon Kabel sind im CHANNEL A SPEAKON Ausgang auch die sonst unbenutzten 2+/2- Pins mit
dem Ausgang B verbunden.
Bitte beachten Sie beim Anschluss der Lautsprecher unbedingt die Beschaltung für Low- und High-
Kanal um Kurzschlüsse oder Lautsprecherdefekte zu vermeiden!
