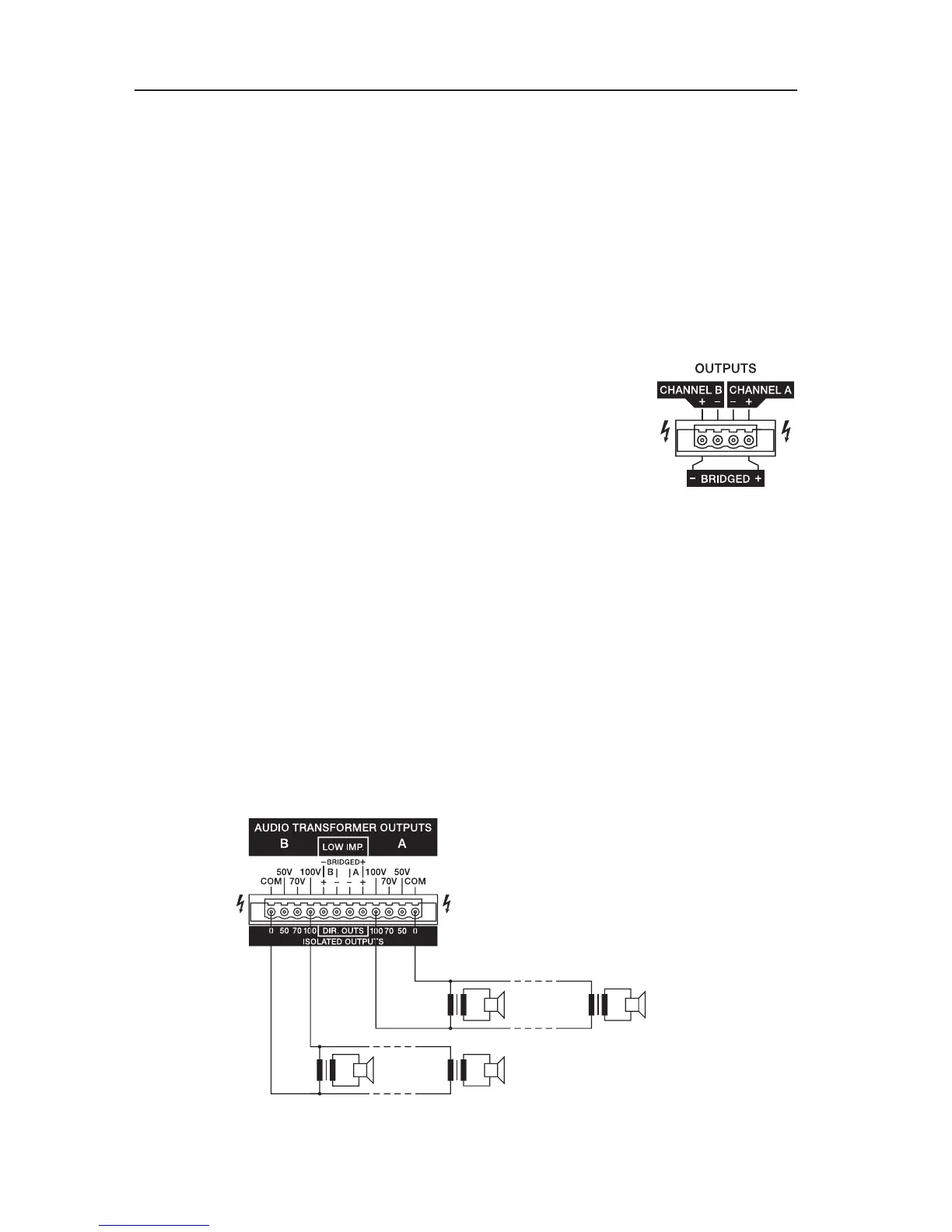

Lautsprecher für Kanal A & B (bzw. C & D) werden entsprechend der angege-
benen Polarität angeschlossen. Beachten Sie, dass die minimale Impe-
danz für jeden Kanal 4 Ohm beträgt.
Für den Brückenbetrieb muß die Last gemäß dem Aufdruck BRIDGED an-
geschlossen und der Mode Schalter auf Bridged gestellt werden. Beachten
sie, dass die minimale Impedanz im Brückenbetrieb 8 Ohm beträgt und das
Eingangssignal an Kanal A (bzw. C) eingespeist werden muss.
An den Ausgangsbuchsen können Lautsprecherkabel mit einem maximalen Querschnitt von 2.5mm² an-
geschlossen werden. Die im Lieferumfang enthaltenen Steckverbinder können mit der Endstufe ver-
schraubt werden um ein versehentliches Entfernen zu verhindern. Je nach Typ der Endstufe stehen
niederohmige Ausgänge und / oder potentialfreie Ausgänge (ISOLATED OUTPUTS) mit den Nenn-
spannungen 50V, 70V und 100V zur Verfügung.
Die mit dem Blitzsymbol gekennzeichneten Ausgänge können BERÜHRUNGSGE-
FÄHRLICHE Spannungen annehmen. An diese ANSCHLUSSSTELLEN angeschlossene Leitung-
en, müssen durch eine UNTERWIESENE PERSON verlegt werden.
Verbinden Sie niemals einen Endstufenausgang mit Masse oder einen anderen Endstufenaus-
gang. Schalten Sie das Gerät immer aus, bevor Sie Leitungen anschliessen.
PCL 1125T, PCL 1225T & PCL 1240T
Über eingebaute Audio-Ausgangsübertrager wird die Nennausgangsspannung der Endstufe auf die
Spannungen 50V, 70V und 100V für Lautsprechernetze transformiert. Bei den Modellen PCL 1225T und
PCL 1240T stehen alle Spannungen gleichzeitig potentialfrei zur Verfügung. Die Endstufenkanäle können
in beliebigen Kombinationen der möglichen Ausgangsspannungen verwendet werden. Ein gemischter
Betrieb an einem Endstufenkanal von niederohmigen Lautsprechersystemen und erdfreien Lautspre-
Wenn die Entfernung zwischen Endstufe und Lautsprecher mehr als 50m beträgt, wird empfohlen,
Lautsprecher mit 100V oder 70V Anpassungsübertrager zu verwenden um die Leitungsverluste zu
verringern. Dadurch wird auch eine einfache Verteilung der Ausgangsleistung auf die einzelnen
Es können maximal so viele Lautsprecher angeschlossen werden, bis die Gesamtleistungsauf-
nahme des Lautsprechernetzes dem Nennleistungswert der Endstufe entspricht, wobei der Nenn-
lastwiderstand der Endstufenausgänge nicht unterschritten werden soll. Die Nennleistungswerte
sowie die Nennlastwiderstände der einzelnen Ausgänge entnehmen Sie bitte den Technischen
Beispielbeschaltung PCL 1240T mit 100V Lautsprechern. Maximale Auslastung mit
Lautsprechern 25W/100V und 6W/100V.
