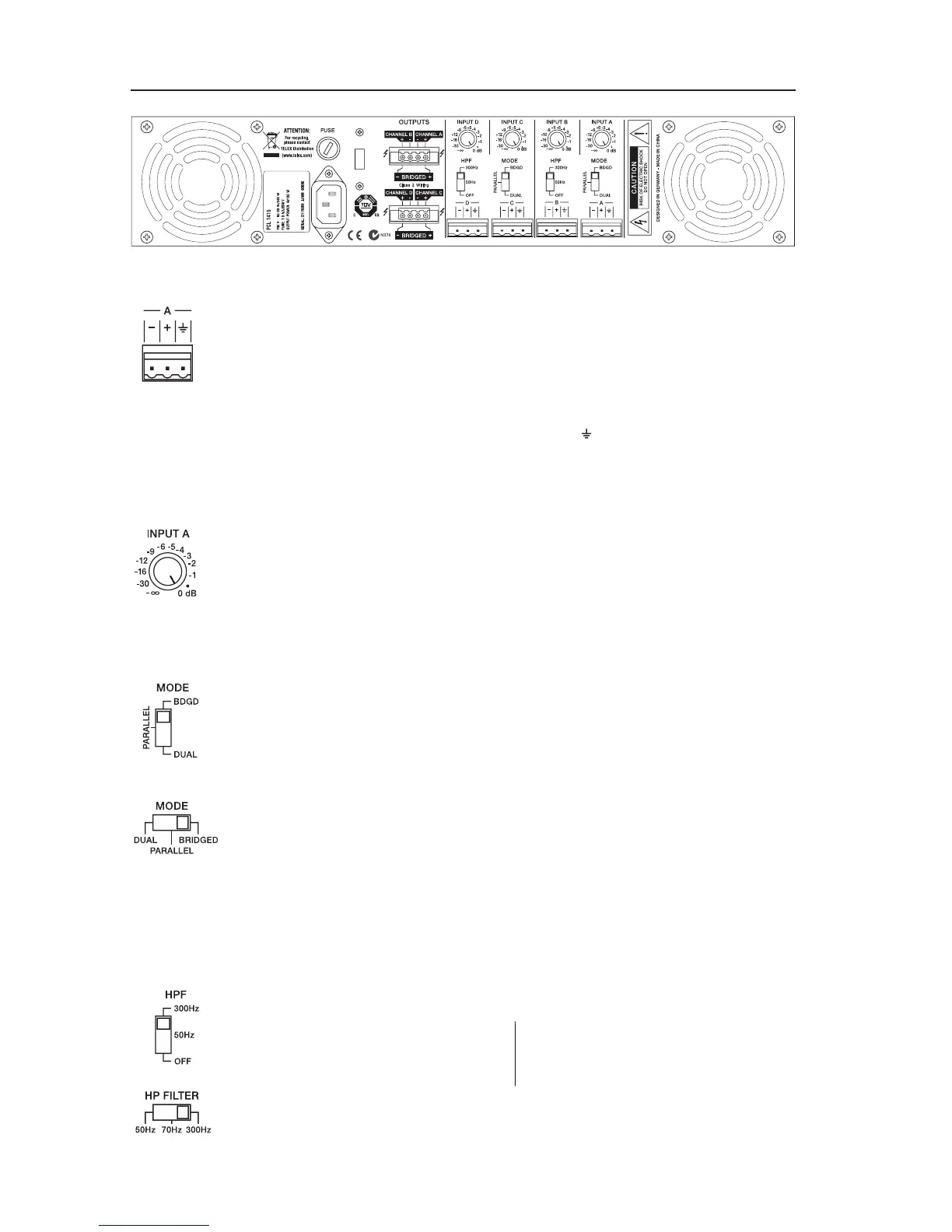

Les entrées symétrisées électroniquement facilitent la connexion de sources de signal
externes (ex. des consoles de mixage). Lorsqu’ils sont vissés à l’ampli de puissance, les
connecteurs à vis fournis avec l’appareil empechent tout débranchement accidentel.
Il est recommandé de choisir des câbles symétrisés (2 conducteurs pour les signaux
audio + tresse de masse séparée), même si la source de signal connectée ne fournit
pas de signaux de sortie symétrisés. Dans ce cas, reliez un conducteur “–” et la tresse
séparée à la source (reportez-vous également à “Cordons de connexion audio).
ATTENTION: Le connecteur marqué d‘un symbole sert uniquement àbrancher la
tresse de blindage du câble audio.
Il ne convient pas pour la terre ou la masse du cordon secteur.
Les contrôles de niveau (Level) permettent le réglage adéquat de l’ampli cation générale
des voies de l’ampli de puissance. Pour éviter toute distorsion dans les consoles de
mixage connectées à l’ampli, il est généralement recommandé de régler ces contrôles
sur une valeur comprise entre -6dB et 0dB. La graduation donne une indication directe
de l’atténuation appliquée à l’ampli cation interne xée.
Le sélecteur de Mode permet de choisir le mode opératoire de l’ampli de puissance.
Sur les modèles à quatre canaux il est possible de sélectionner indépendamment les
canaux A et B ou C et D. Le modèle à un seul canal n’a pas de sélecteur de mode.
Les canaux de l’ampli de puissance fonctionnent indépendamment les
uns des autres, chacun d’eux reproduisant les signaux audio arrivant sur
Les deux canaux reproduisent le signal audio arrivant sur l’entrée A (ou
C). Toutefois, les contrôles de niveau permettent le réglage séparé du
Les signaux audio doivent arriver sur le canal A (ou C) en Mode Bridged.
Les amplis de puissance A et B (ou C et D) fonctionnent désormais en
mode “push-pull”, délivrant ainsi une tension sortie double. Veillez à
connecter correctement les haut-parleurs pour un fonctionnement en
mode Bridged. (Reportez-vous également à “Sorties haut-parleurs”)
Le ltre Passe-Haut permet une atténuation ef cace des signaux audio à fréquence
basse. Vous avez le choix entre trois réglages de fréquence de coupure :
Amplis de puissance avec sortie basse impédance
Amplis de puissance avec transformateur de sortie
Amplis de puissance avec transformateur de sortie
Par principe, tous les modèles équipés de transformateur de sortie ont un ltre Passe-
Haut de 50Hz intégré dans le parcours du signal audio a n de protéger le transformateur
de toute saturation due à de forts signaux basse fréquence.
