Dynaudio BM14S - Anschluss- und Bedienelemente

Vor dem Betrieb
Dynaudio Acoustics BM14S 19

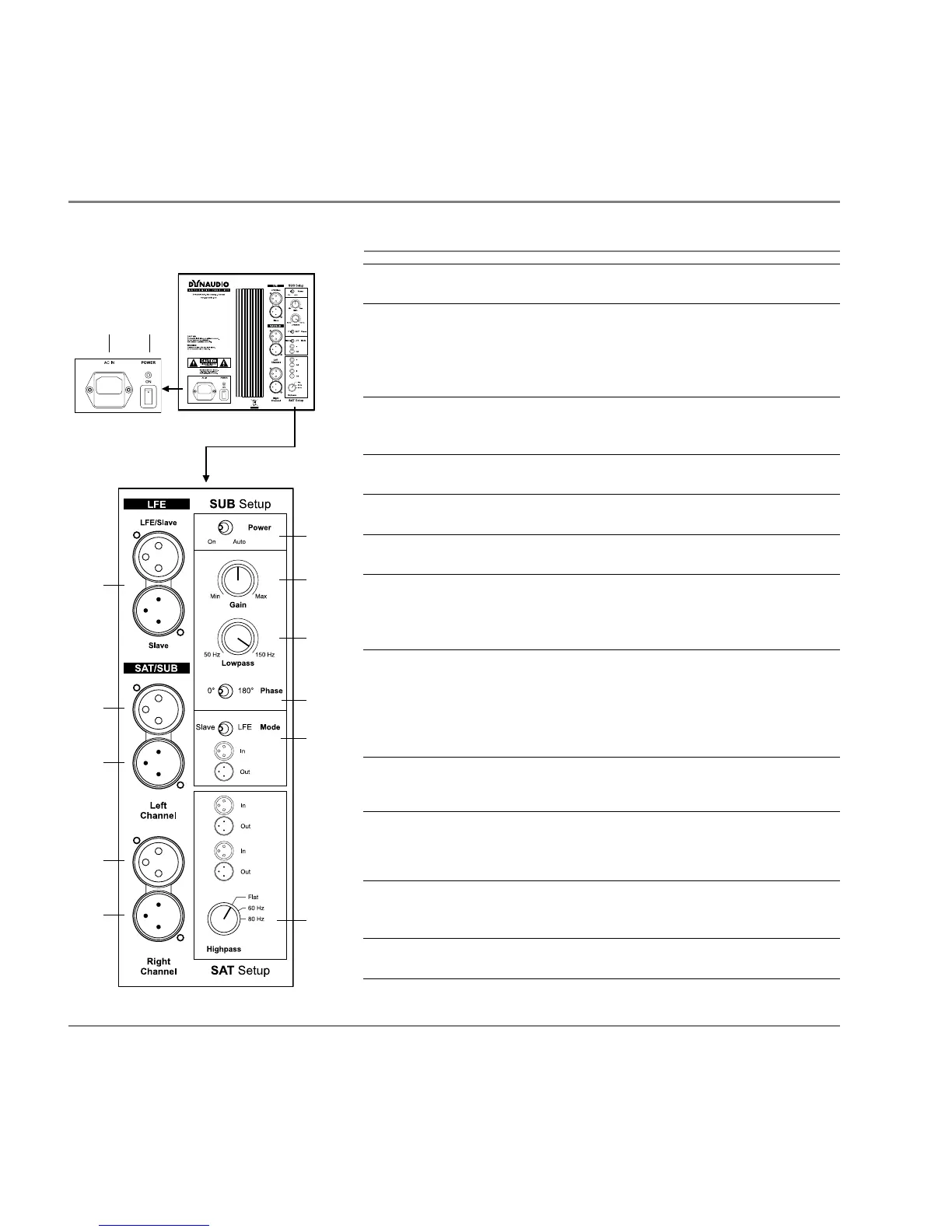

Anschluss- und Bedienelemente
1AC IN
Netzanschluss.
2 POWER ON (Netzschalter)
Netzschalter: schaltet den Subwoofer ein und aus.
LED zeigt den Betriebszustand:
• rot: Subwoofer ist eingeschaltet und im Ruhezustand
• grün: Subwoofer ist im Betriebszustand
3 Power (Betriebsart)
• On: der Subwoofer ist dauerhaft eingeschaltet
• Auto: der Subwoofer schaltet ein, wenn ein Musiksignal anliegt
4Gain
Lautstärkeregler des Subwoofers.
5 Lowpass
Subwoofer-Tiefpass-Einstellung. Stufenlos zwischen 50 und 150 Hz einstellbar.
6 Phase
Phaseneinstellung: ermöglicht das Drehen der Phase um 180 Grad.
7Mode
Betriebsarten des Subwoofers LFE oder Slave
• LFE: Einstellung bei normalem Betrieb und im Master-Betrieb
• Slave: Einstellung bei mehreren Subwoofern ab dem zweiten in der Kette
8 Highpass
Begrenzt die untere Wiedergabefrequenz des Signals, das am Ausgang
SAT/SUB ausgegeben wird.
• Flat: keine Begrenzung
• 60: Grenzfrequenz = 60 Hz
• 80: Grenzfrequenz = 80 Hz
9 SAT/SUB (Ausgang)
Ausgang zum Anschluss von Satellitenlautsprechern. Das Signal wird durch die
Regler-Einstellung Highpass im Frequenzumfang nach unten begrenzt.
10 SAT/SUB (Eingang)
Eingang für das Gesamtsignal. Dieses Signal wird entsprechend der
Reglereinstellung Highpass im Frequenzumfang nach unten begrenzt und am
Ausgang SAT/SUB wieder ausgegeben.
11 LFE
• LFE/Slave: Eingang für das LFE-Signal
• Slave: Ausgang zum Anschluss eines weiteren Subwoofers
Pinbelegung (Anschlüsse 9, 10 und 11)
1 = 0 2 = + 3 = –
12
3
4
5
6
7
8
9
10
9
10
11
