090000964 - Telecamere IP e-Vision serie SMART - Quick Guide
5
1. GENERALITA’
Le Telecamere IP e-Vision serie SMART garantiscono una elevata qualità di registrazione ed un eccellente frame rate gra-
zie agli algoritmi di compressione H.264 e/o H.264+; si distinguono per l’interfaccia user-friendly che consente un’agevole
programmazione e utilizzo. Si tratta di dispositivi compatti e dotati di funzionalità e soluzioni altamente professionali, e si
prestano ottimamente anche per impianti di fascia entry-level.
2. INSTALLAZIONE E REGOLAZIONI DELLE TELECAMERE

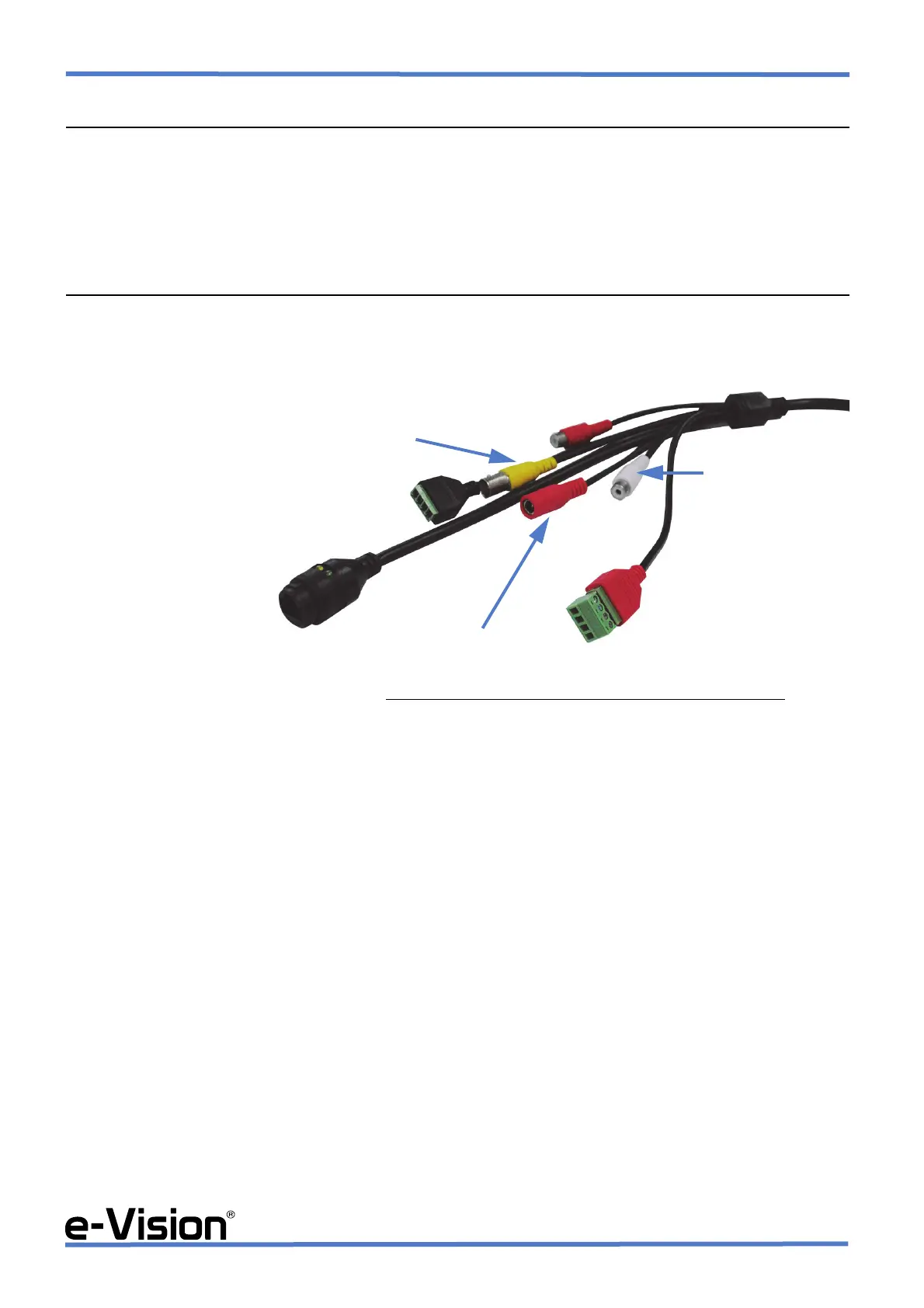

2.1 Connettori della telecamera
NOTA BENE: L’immagine è puramente indicativa. Il numero e il tipo di connettori può variare in base al modello.
NOTA: per il cablaggio del connettore RJ45 (Interfaccia di rete) utilizzare il pressacavo in dotazione.
NOTE IMPORTANTI PER L’INSTALLAZIONE
1. L'installazione consigliata prevede l'utilizzo dell'alimentatore TLC/ALVS2 (ALI38002) o TLC/AL4 (ALI38001) con-
nesso alla telecamera con il suo jack di uscita.
2. Nel caso in cui la telecamera non sia alimentata tramite PoE ma sia utilizzato un alimentatore esterno, si racco-
manda di alimentare la stessa con 12 Vcc ±10%. L'alimentatore stabilizzato deve erogare più di 1 A. Non utilizzare
un alimentatore per antifurto: potrebbe danneggiare irreparabilmente la telecamera.
3. Se si utilizzano telecamere con alimentazione PoE, gli standard PoE da utilizzare saranno 802.3.af / 802.3.at. a
seconda del modello di telecamera (per dettagli, fare riferimento al manuale tecnico).
4. Verificare che la rete sulla quale è connessa la telecamera sia stata certificata. L’utilizzo di reti non certificate
può causare danni irreparabili.
5. Il grado di protezione IP viene garantito solo se la telecamera viene installata seguendo scrupolosamente le indi-
cazioni riportate nei diagrammi seguenti.
INTERFACCIA DI RETE
USCITA VIDEO ANALOGICA
USCITA AUDIO
INGRESSO AUDIO
LINEA SERIALE RS-485
INGRESSI CABLATI
CAVO DI ALIMENTAZIONE
e USCITE CABLATA
