Montaje
Montaje de los tubos / el mango de palanca de la sopladora
1. Monte las abrazaderas a ambos extremos del tubo flexible.
2. Coloque el tubo rotatorio dentro del tubo flexible y apriete la
abrazadera.
3. Enganche el tubo flexible al codo de la sopladora y apriete
la abrazadera.
4. Afloje por completo la tuerca de mariposa y abra la abraza-
dera del mango de palanca.
5. Alinée las muescas de la abrazadera del mango con las pes-
tañas.
6. Deslice el mango de palanca dentro del tubo giratorio. El
mango de palanca debe estar orientado lejos del operario.
7. Coloque el mango de palanca de manera que pueda accio-
narlo cómodamente y apriete la tuerca de mariposa.
8. Introduzca el tubo recto en el tubo giratorio, hasta que sienta
una ligera resistencia. No fuerce la conexión. Sostenga el
tubo giratorio y gire el tubo recto en sentido contrario a las
agujas del reloj, enganchando los canales de bloqueo posi-
tivos hasta conseguir una conexión firme. No fuerce la co-
nexión.
9. Introduzca el tubo curvo con el adhesivo en el tubo recto,
como en el paso 8.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto.
No realice tareas de mantenimiento ni de montaje con el motor en marcha.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.

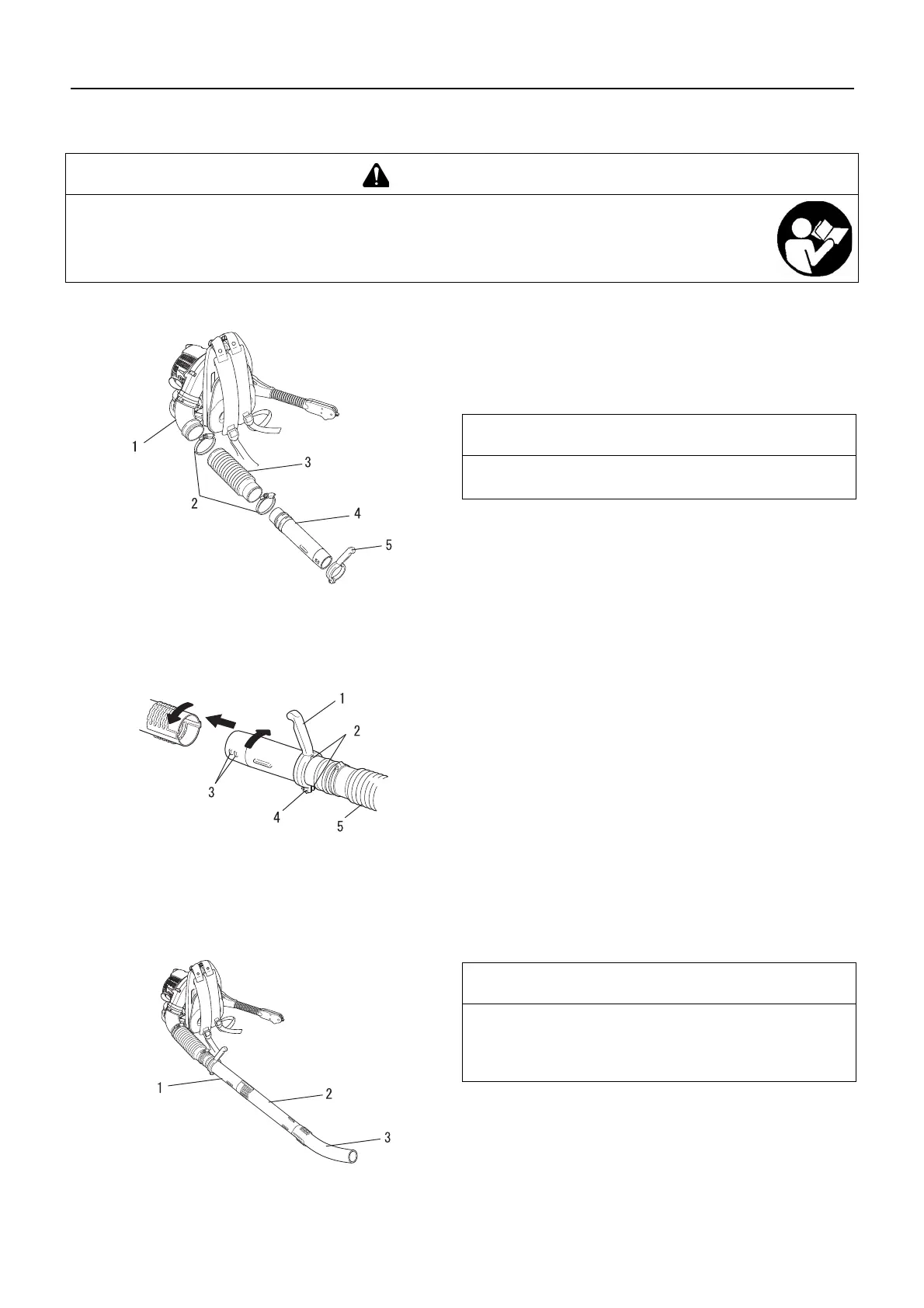

1. Codo
3. Tubo flexible
5. Mango de palanca
2. Dos abrazaderas
4. Tubo giratorio
NOTA
Puede utilizar un lubricante ligero para facilitar el montaje del
tubo flexible en el codo del soplador.
1. Mango de palanca
3. Dos pestañas
5. Tubo flexible
2. Dos muescas
4. Tuerca de mariposa
1. Tubo giratorio
3. Tubo curvo
2. Tubo recto
NOTA
Con el uso, las conexiones de los tubos del soplador se irán
aflojando. El exclusivo sistema de bloqueo positivo permite
apretar los tubos. Si se afloja, extraiga el tubo recto y el tubo
curvo y vuelva a montarlos siguiendo las instrucciones 8 y 9.
