15
Bevor Sie beginnen
Bevor Sie beginnen

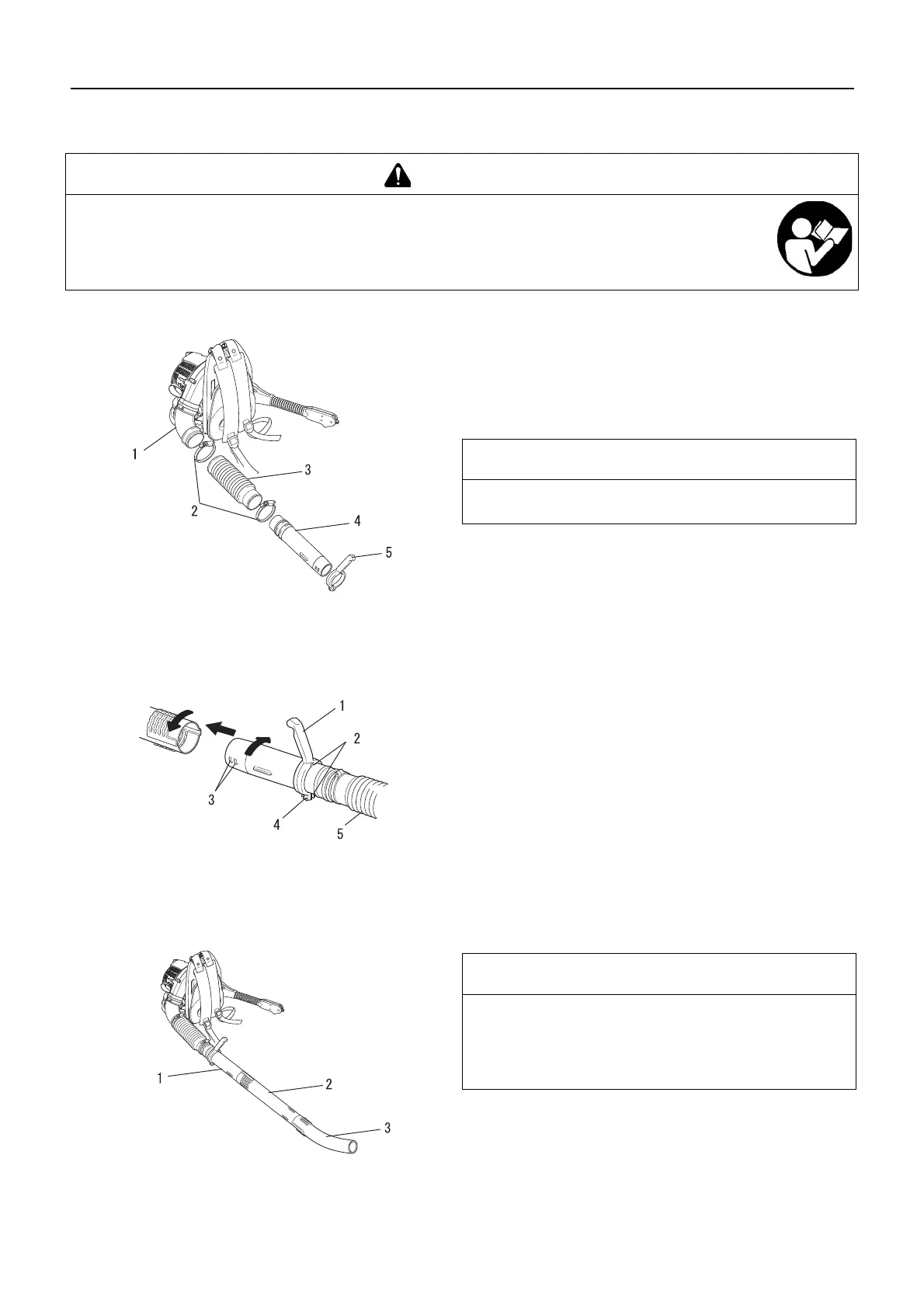

Zusammenbau
Einbau der Rohre/des Stabgriffs
1. Bringen Sie die Klemmen an beiden Enden des biegsamen
Rohrs an.
2. Verbinden Sie das Drehrohr mit dem biegsamen Rohr und
ziehen Sie die Klemme fest.
3. Verbinden Sie das biegsame Rohr mit dem Bogenstück und
ziehen Sie die Klemme an.
4. Drehen Sie die Flügelmutter ab und öffnen Sie die Klemme
des Stabgriffs.
5. Richten Sie die Nuten der Griffklemme auf die Passfedern
aus.
6. Schieben Sie den Stabgriff auf das Drehrohr. Der Stabgriff
darf nicht auf den Bediener zeigen.
7. Stellen Sie den Stabgriff bequem ein und ziehen Sie die
Flügelmutter fest.
8. Verbinden Sie das gerade Rohr mit dem Drehrohr, bis Sie
einen leichten Widerstand spüren. Wenden Sie keine
Gewalt an! Halten Sie das Drehrohr fest und drehen Sie das
gerade Rohr entgegen dem Uhrzeigersinn; lassen Sie die
Verbindung einrasten. Wenden Sie keine Gewalt an!
9. Verbinden Sie das gekrümmte Rohr (mit Aufkleber) mit dem
geraden Rohr, wie in Schritt 8 beschrieben.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Führen Sie bei laufendem Motor niemals Wartungs- oder Einbauarbeiten durch.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
1. Bogenstück
3. Biegsames Rohr
5. Stabgriff
2. Zwei Klemmen
4. Drehrohr
HINWEIS
Ein sanftes Schmiermittel kann dabei helfen, das biegsame
Rohr mit dem Bogenstück zu verbinden.
1. Stabgriff
3. Zwei Passfedern
5. Biegsames Rohr
2. Zwei Nuten
4. Flügelmutter
1. Drehrohr
3. Gekrümmtes Rohr
2. Gerades Rohr
HINWEIS
Durch die Verwendung des Bläsers lockern sich die
Verbindungen mit der Zeit. Die exklusive, formschlüssige
Verbindung hält die Rohre fest zusammen. Sollten sich die
Verbindungen lösen, bauen Sie das gerade und das
gekrümmte Rohr aus und wie in Schritt 8 und 9 wieder ein.
