11
Avant de commencer
Assemblage

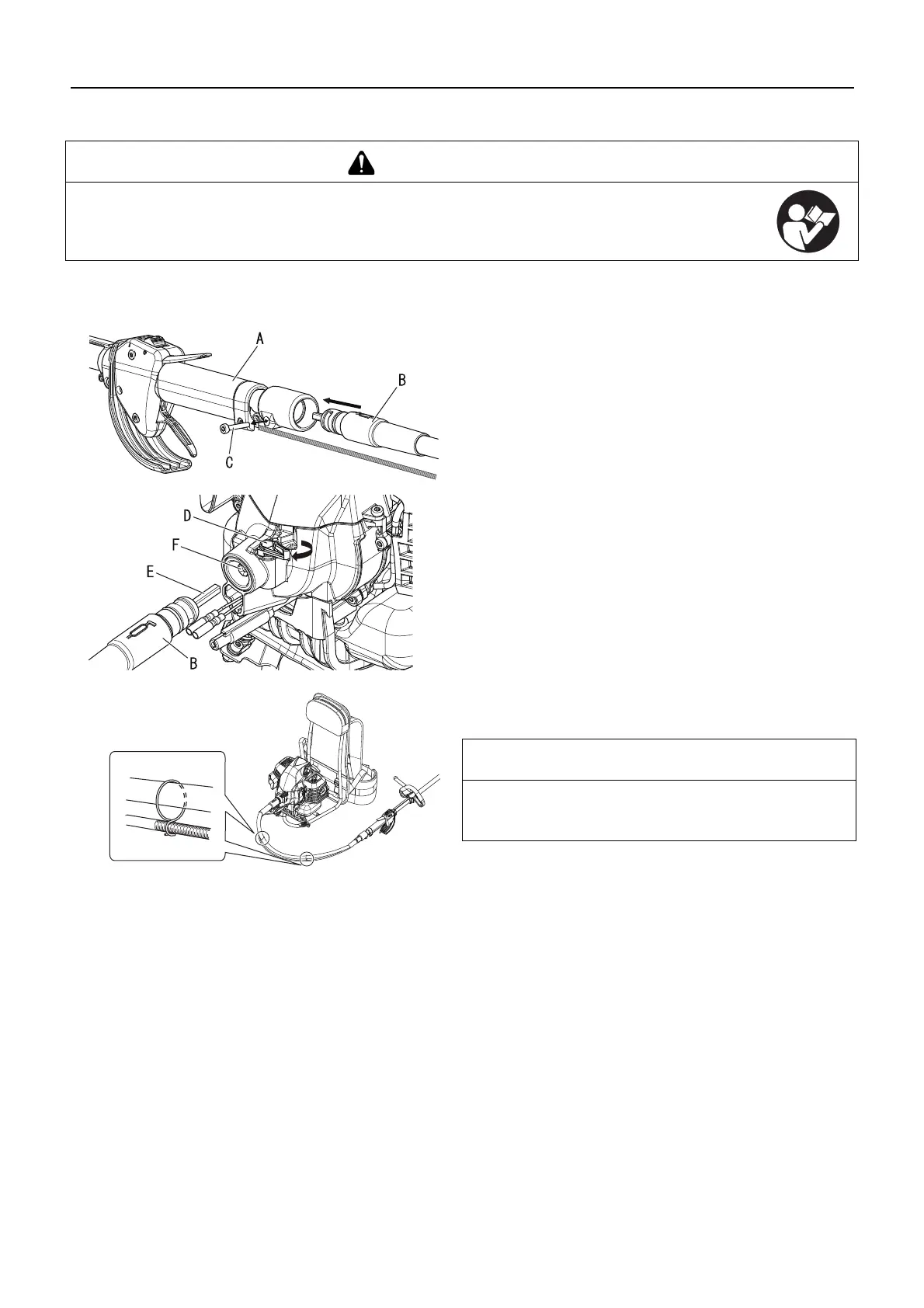

Assemblage de la barre de travail
La première étape du montage consiste à accoupler le tube de
gâchette (A) et l'ensemble d'arbre flexible (B).
Retirer le boulon de blocage (C).
Insérer l'ensemble d'arbre flexible (B) dans le tube de gâchette
(A).
Serrer le boulon de blocage (C).
La seconde étape consiste à raccorder l'ensemble d'arbre
flexible (B) au moteur.
Tout en basculant le levier de blocage (D) à fond vers l'inté-
rieur pour l'ouvrir, raccorder l'arbre flexible (E) à l'arbre d'en-
traînement (F) du moteur.
Après avoir libéré le levier de blocage (D), s'assurer que l'en-
semble d'arbre flexible (B) est solidement fixé et correctement
raccordé au moteur.
Les deux colliers fixés à l'ensemble d'arbre flexible doivent
être placés aux positions adéquates sur le câble d'accéléra-
teur (à égale distance sur la longueur de l'arbre flexible).
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
REMARQUE
Pour le démontage, suivre les instructions de montage dans
l'ordre inverse. Insérer la protection en plastique dans le
coupleur afin d'éviter une fuite de graisse.
