Prima di iniziare
Montaggio
Gruppo albero di funzionamento

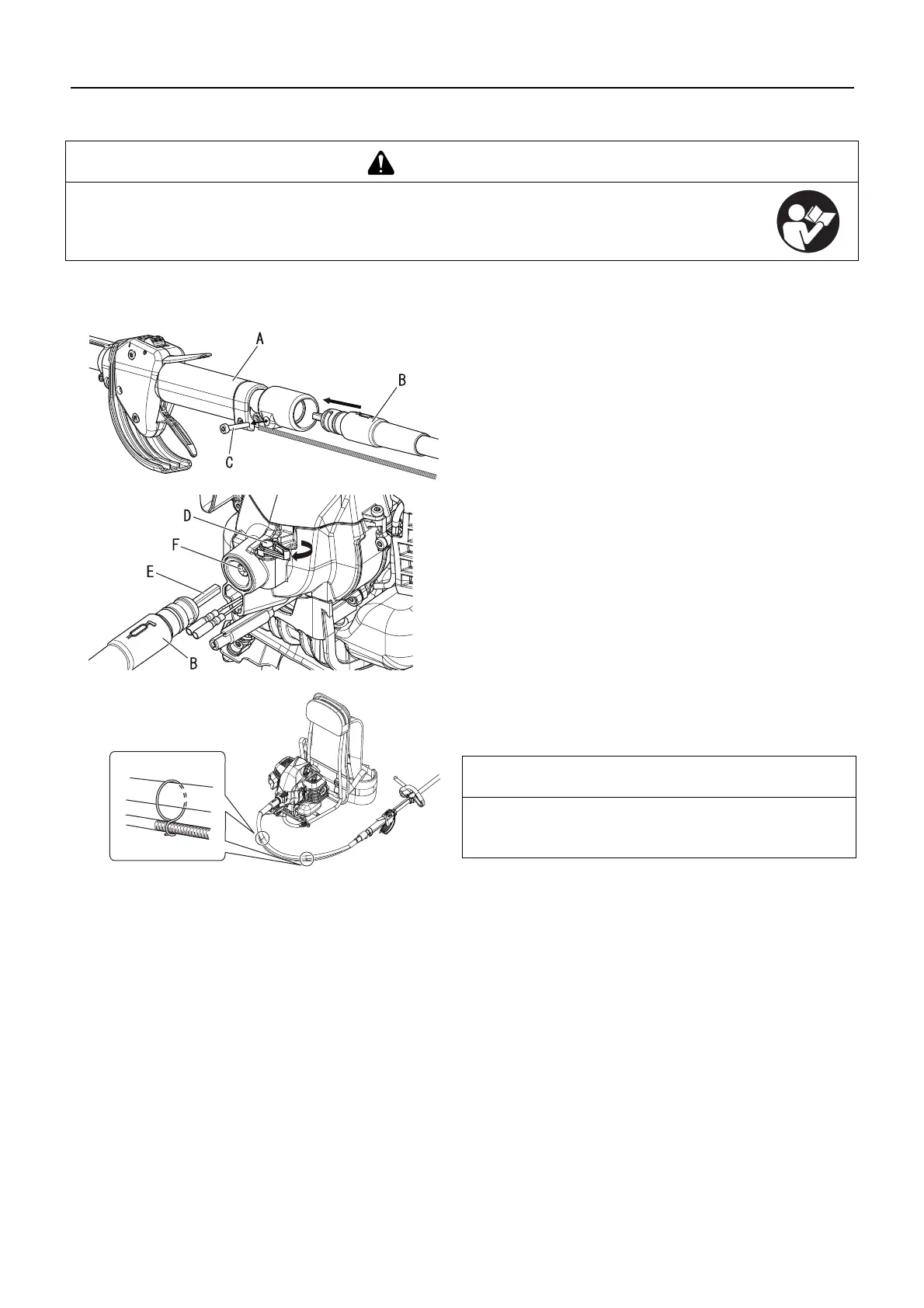

La prima fase di assemblaggio è l'accoppiamento del tubo del
pulsante (A) e del gruppo albero flessibile (B).
Rimuovere il bullone di bloccaggio (C).
Inserire il gruppo dell’albero flessibile (B) nel tubo del pulsante
(A).
Serrare il bullone di bloccaggio (C).
La seconda fase consiste nell'accoppiamento del gruppo dell'al-
bero flessibile (B) e del motore.
Aprendo fino in fondo la leva di blocco (D), collegare l'albero
flessibile (E) all'albero di trasmissione (F) del motore.
Dopo aver liberato la leva di blocco (D), verificare che il gruppo
dell'albero flessibile (B) non possa essere estratto e che sia
accoppiato correttamente al motore.
I due pezzi del fermo collegato al gruppo dell'albero flessibile
devono essere posizionati correttamente sul cavo dell'accele-
ratore (equidistanti su tutta la lunghezza del gruppo dell'albero
flessibile).
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
NOTA
Per lo smontaggio, invertire la sequenza delle istruzioni di
montaggio. Inserire il tappo in plastica sull’accoppiatore, al
fine di prevenire fuoriuscite di grasso
